Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] (Verkürzte Ansicht [Shortened view]) ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten.
Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung [2D derivation] würde dann mehr nach einer Linie als nach einem Zylinder aussehen.
Der Benutzer kann per Kontrollkästchen Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] im 2D-Ansicht [2D view]-Dialog zwischen Standard-Darstellung und verkürzter Darstellung wählen.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/images/note.png) | Hinweis |
|---|---|
Die Attribute bleiben unverändert. Die Bemaßung wird auch bei der verkürzten Größe korrekt in der 2D-Ableitung [2D derivation] angezeigt. | |
!["Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") deaktiviert](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/resources/img/img_64be999df9dd4d5eb8d3e4ce774fad61.png)

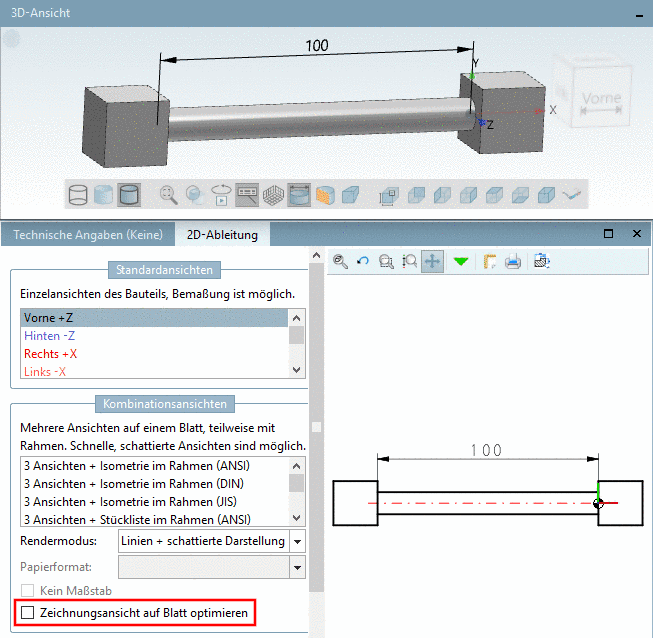

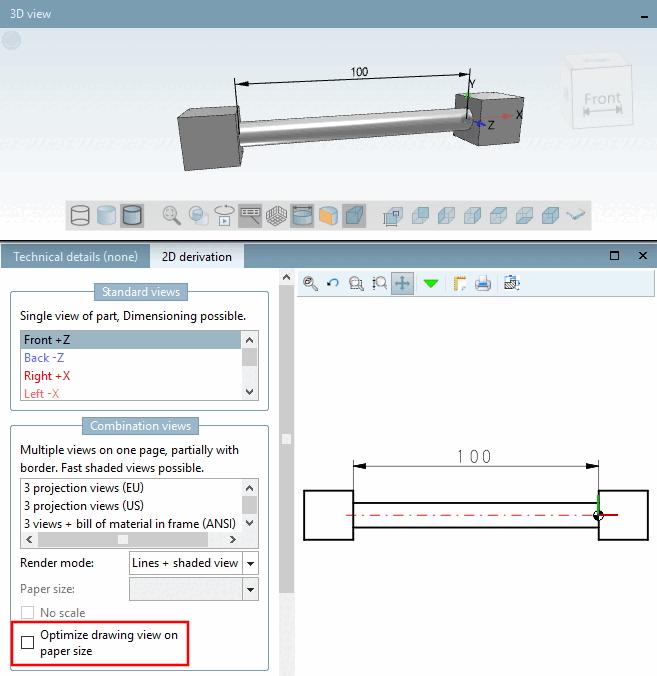

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") deaktiviert
!["Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") aktiviert](https://webapi.partcommunity.com/service/help/latest/pages/de/ecatalogsolutions/doc/resources/img/img_5f7d6ce566ab44ab87ec039c0a5719a6.png)

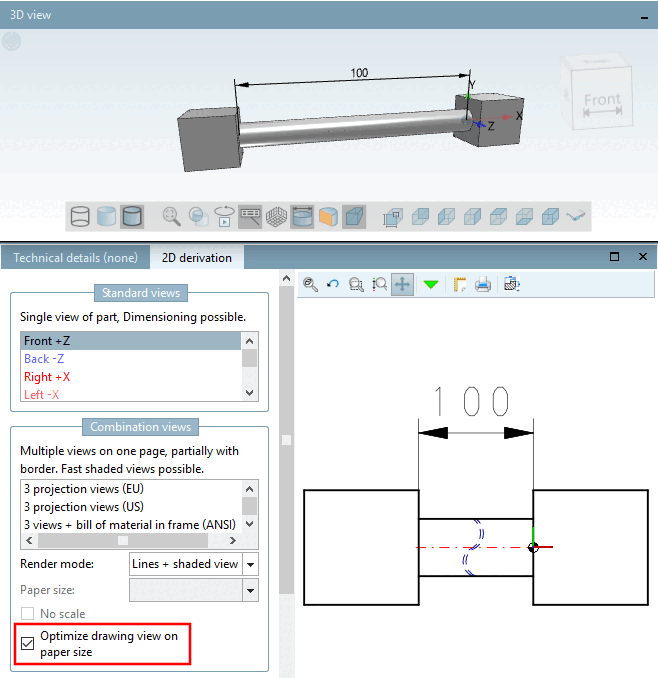

"Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size]" ("Verkürzte Ansicht [Shortened view]") aktiviert
