7.9.3.3.2.2. Element bedingt löschen

Element bedingt löschen [Delete element with condition] fügt im Dockingfenster Sketch Historie [Sketch history] der Historie den Schritt Element löschen [Delete element] als Abhängigkeit zu dem ausgewählten Schritt hinzu und löscht im Dockingfenster Sketcher Elemente abhängig von einer definierten Bedingung.

  1. Klicken Sie im Sketcher auf das Element, welches Sie entfernen möchten.

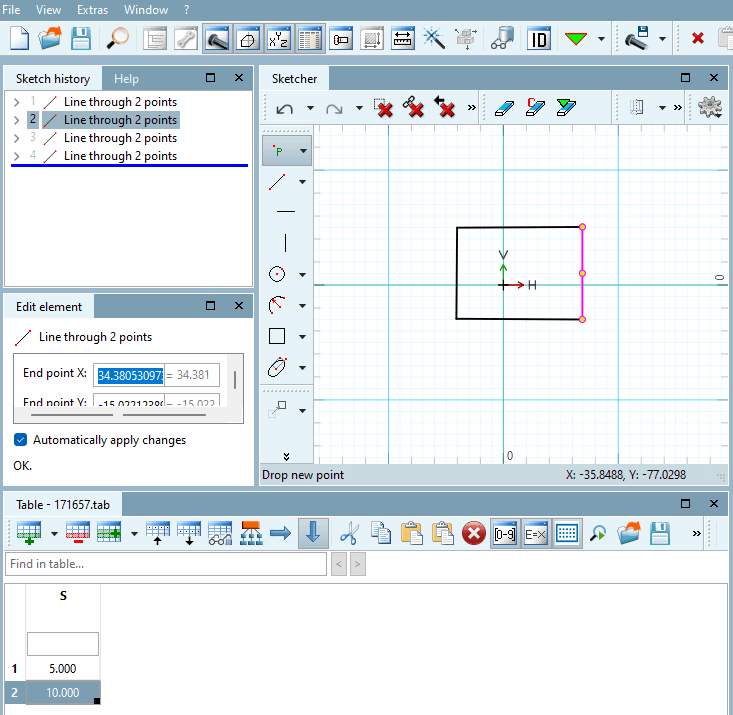

    Auswahl vor dem bedingten Löschen

    Auswahl vor dem bedingten Löschen

  2. Klicken Sie auf Element bedingt löschen [Delete element with condition]. Tragen Sie bei Bedingung [Condition] die dazugehörige Formel ein.

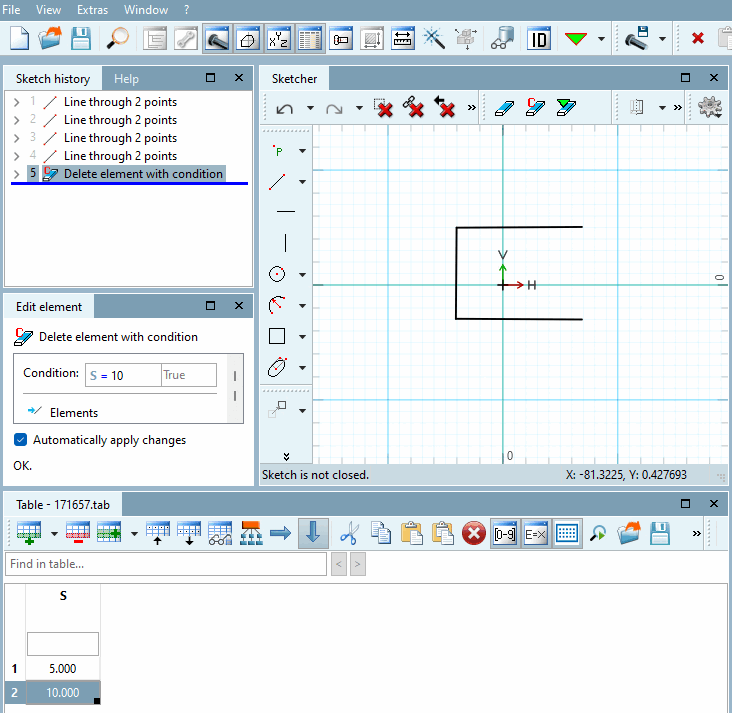

    Ergebnis nach dem Löschen mit Bedingung

    Ergebnis nach dem Löschen mit Bedingung

    → In der Historie ist der Schritt Element löschen [Delete element] hinzugefügt worden. Im Sketch wird das Element für alle nachfolgenden Schritte entfernt, wenn die Bedingung [Condition] erfüllt ist.
