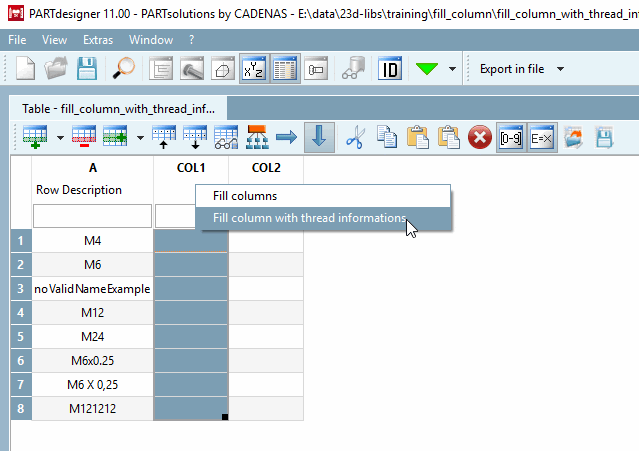

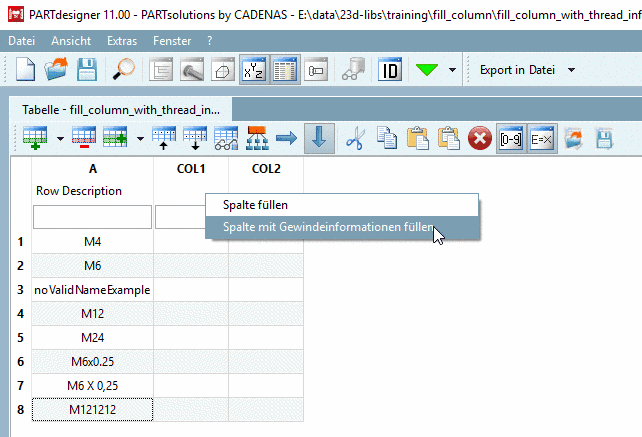

Öffnen Sie im Spaltenkopf das Kontextmenü und klicken Sie auf Spalte mit Gewindeinformationen füllen [Fill column with thread information].

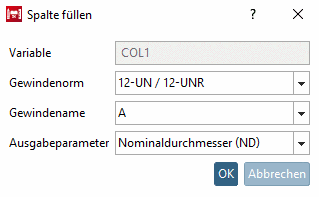

-> Das Dialogfenster Spalte füllen [Fill columns] wird geöffnet.

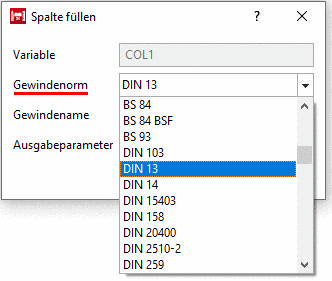

Wählen Sie im aufgeklappten Listenfeld unter Gewindenorm [Thread norm] die gewünschte Norm.

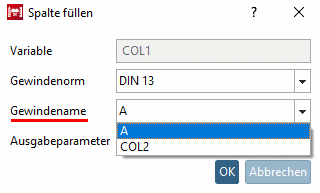

Bestimmen Sie unter Gewindename [Thread name] die Spalte, welche zum Mappen der passenden Gewindeinformation verwendet werden soll.

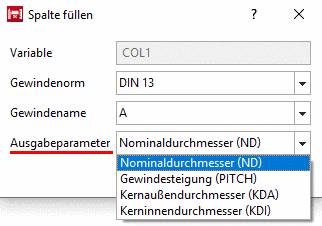

Wählen Sie im aufgeklappten Listenfeld unter Ausgabeparameter [Return value] den gewünschten Gewindeparameter.

Hier im Beispiel wird ND (Nominaldurchmesser) verwendet

Folgende Optionen stehen zur Verfügung:

Bestätigen Sie mit OK.

-> Die in der Gewindenorm gefundenen Werte werden in der Spalte eingetragen.

Hinweis Für das Mapping werden intern Leerzeichen in Namen entfernt und Komma (,) durch Punkt (.) ersetzt. Groß-, Kleinschreibung spielt keine Rolle.

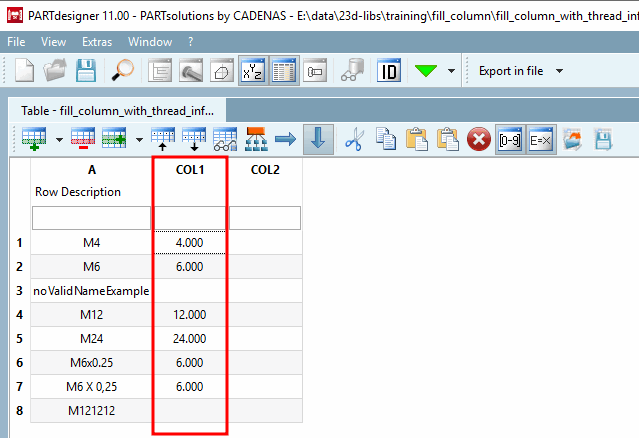

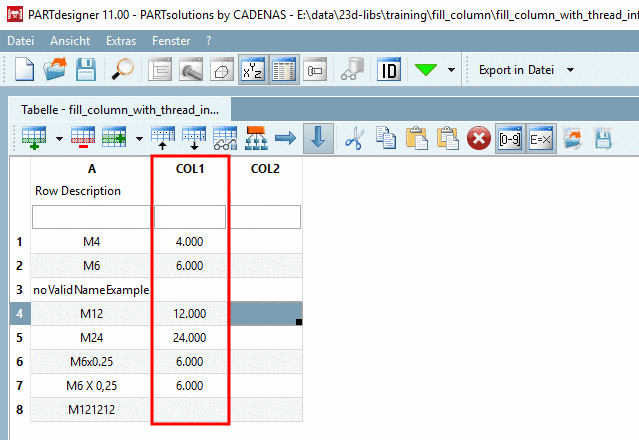

Die für COL1 übernommenen Werte entsprechen dem Nominaldurchmesser (ND).

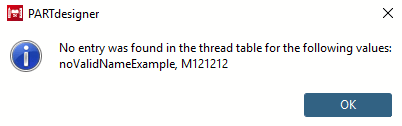

-> Falls kein Mapping möglich war, wird ein entsprechender Hinweis angezeigt.

Beispiel: Für 2 Werte konnte in der Gewindenorm keine Entsprechung gefunden werden.

Wiederholen Sie die Prozedur; aber diesmal für Spalte COL2 mit Auswahl "PITCH" für Ausgabeparameter [Return value].

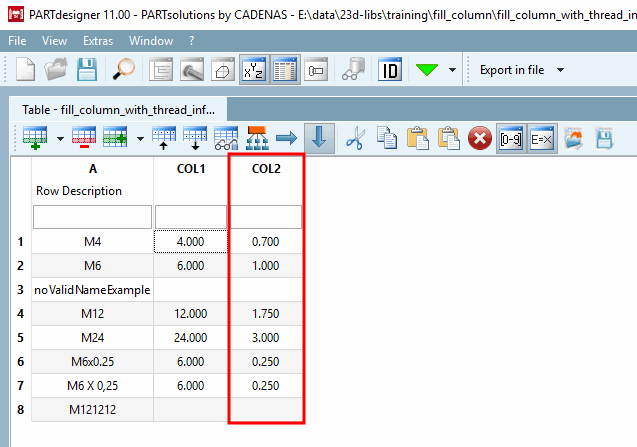

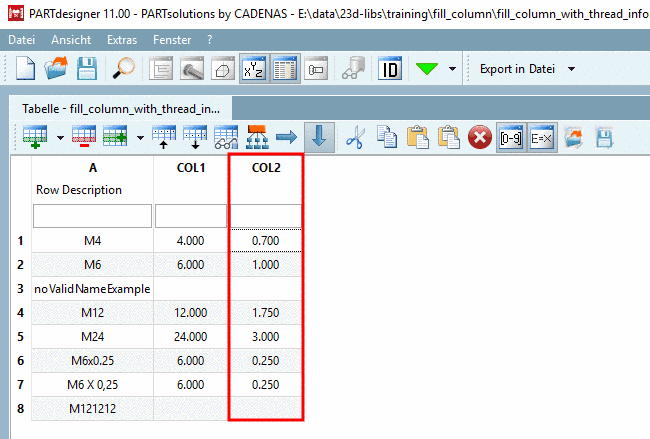

Die für COL2 übernommenen Werte entsprechen der Gewindesteigung (PITCH).
