Im Vergleich [Compare] können Sie Produktparameter tabellarisch vergleichen, außerdem Produkte detailliert in 3D begutachten.
Laden Sie Produktfamilien oder einzelne Produkte in den Vergleich.

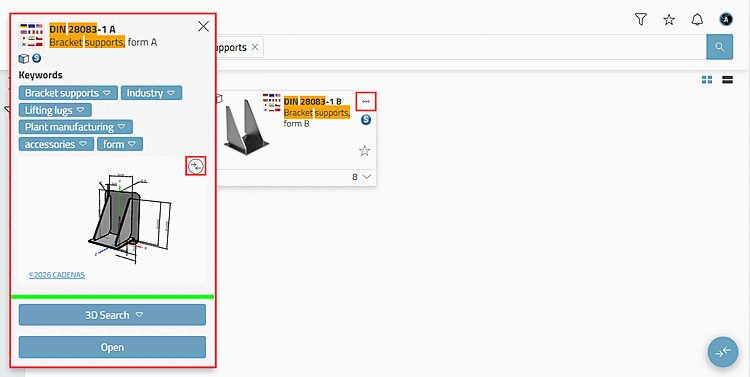

Produktfamilie [Product family]: Bei jeder Produktfamilie findet sich ein Button
, der zu den Produktdetails führt. Klicken Sie
im Dialog auf das Icon
Teil zum Vergleich

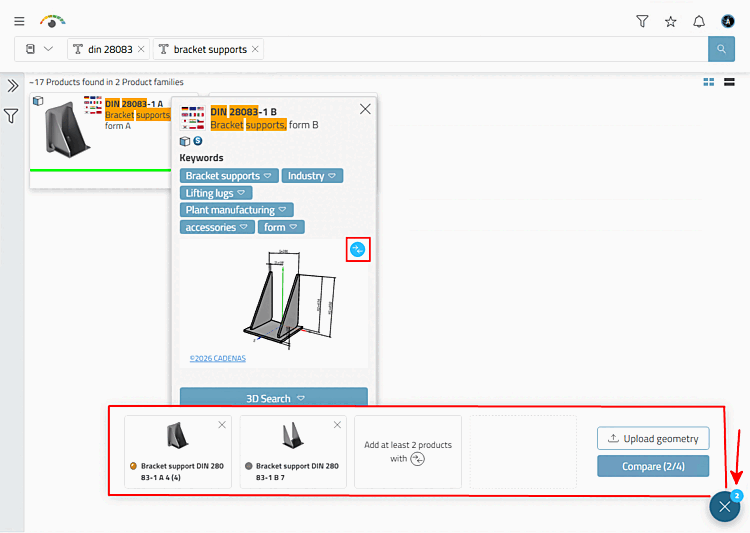

hinzufügen [Add part to compare].Produkt [Product]: Sobald ein einzelnes Produkt in der Vorschau geladen ist, wird ebenfalls das Icon
Teil zum Vergleich
hinzufügen [Add part to compare] angezeigt.

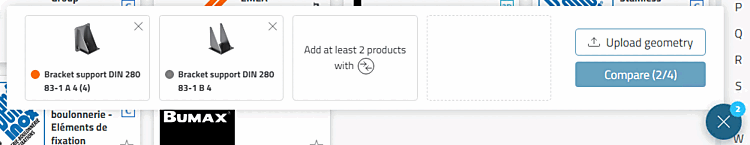

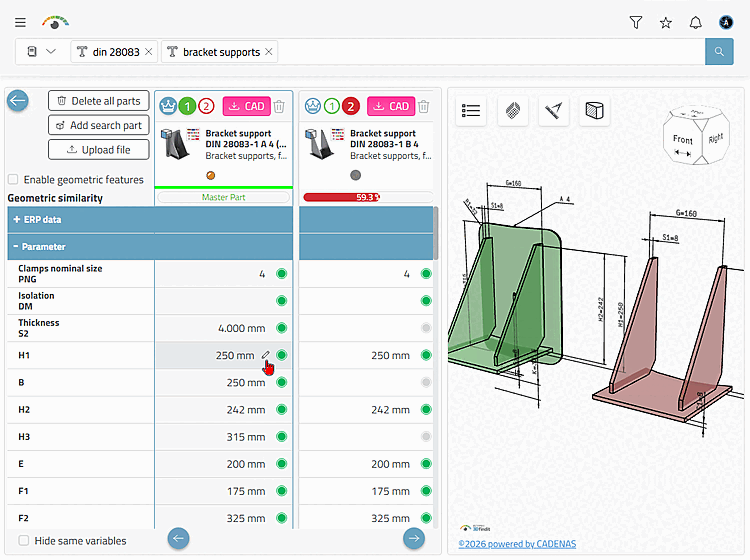

Sobald Produkte in den Vergleich geladen wurden, signalisiert der Button (in der Hauptleiste) die Anzahl der geladenen Produkte.

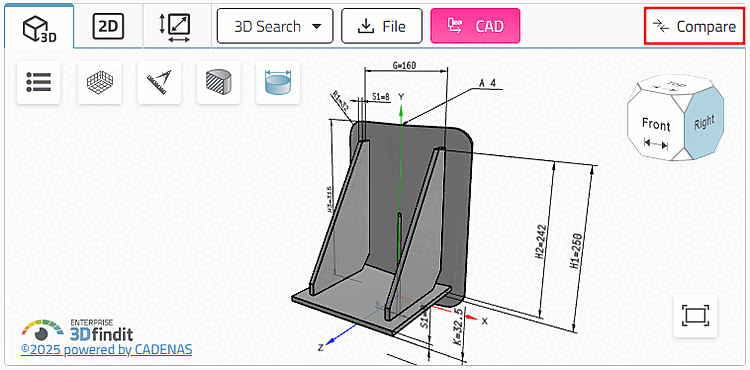

Klicken Sie auf den Button Vergleich [Compare]
.→ Eine entsprechende Übersicht wird geöffnet.
→ Die angezeigten Teile werden im Vergleich geladen.
Exportieren Sie Produkte bei Bedarf mittels Export to CAD Button
direkt von hier.

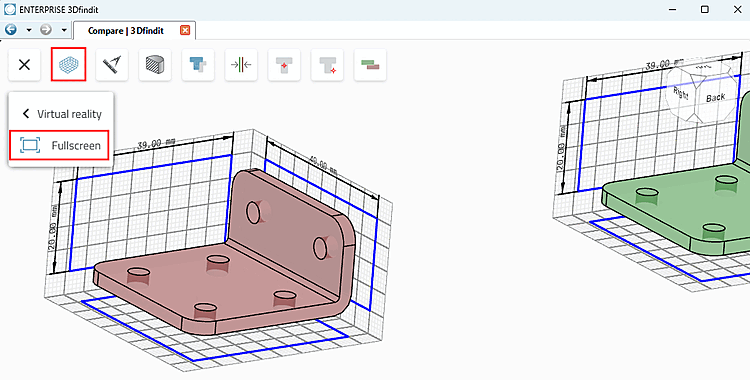

Vollbild [Fullscreen]:
Darstellung 3D in Vollbild ohne TabelleDie verschiedenen Überlagerungsmethoden zeigen möglicherweise keine Unterschiede.

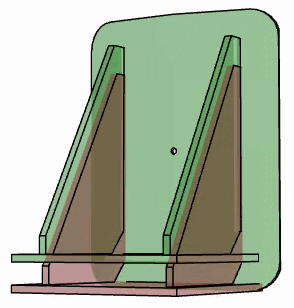

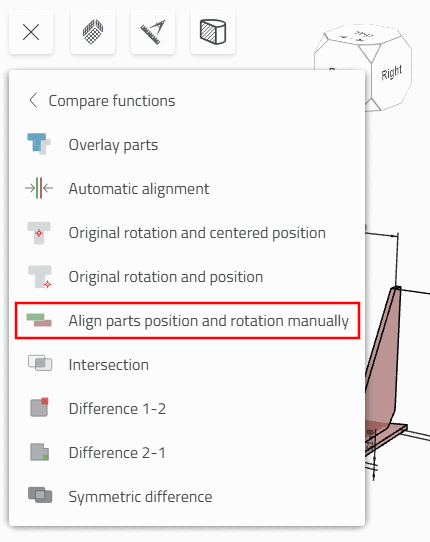

Bauteile
überlagern [Overlay parts]: Die Bauteile werden überlagert in zwei
verschiedenen Farben dargestellt.

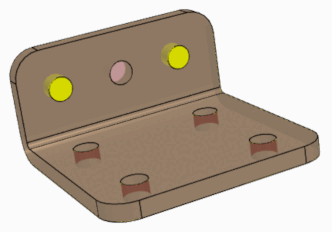

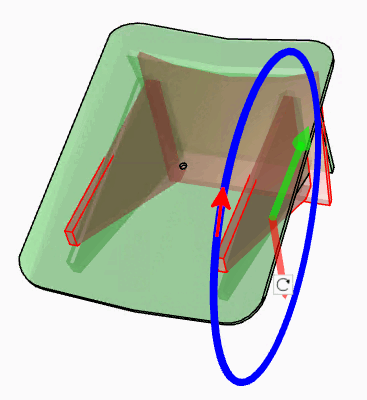

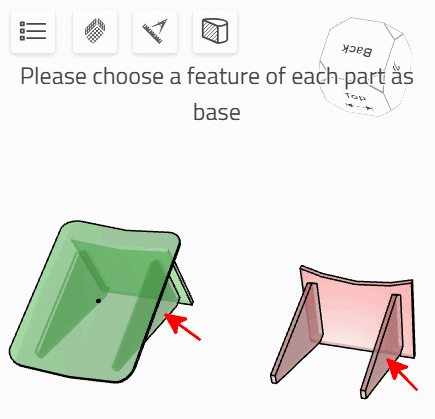

Automatisches
Ausrichten [Automatic alignment]: Rotation und Position automatisch aufeinander
ausrichten
Original Rotation und
bauteilmittige Position [Original rotation and centered position]: Beste Passung
Original Rotation und
Position [Original rotation and position]: Nullpunkte überlagert
