7.19. Extras-Menü

7.19.1. Wertebereiche auflösen...

Mittels Wertebereiche auflösen... [Resolve value ranges...] (PARTdesigner -> Extras Menü) zerlegen Sie Ausprägungen, die Wertebereiche enthalten, in einzelne Ausprägungen.

	Hinweis
	Sowohl Wertebereiche [Value ranges], die als Auflistungen (z.B. „1,3,5,6,9,...“) definiert sind, als auch solche, die als Intervall mit und ohne Schrittweite (z.B. „[10:100/10]“) definiert sind, können aufgelöst, d.h. in einzelne Bauteilausprägungen „zerlegt“ werden.

Beispiel 1: Auflistung diskreter Werte

Es liegt eine Tabelle mit der Wertebereichsvariablen „L“ vor, welche die Werte „20,40,60“ enthält.

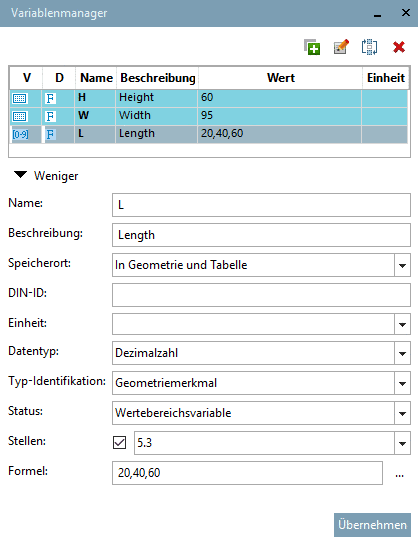

"L" im Variablenmanager

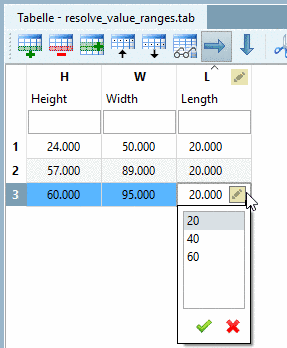

"L" in der Tabelle

Um den drei vorhandenen Zeilen jeweils die drei verschiedenen Listenwerte zuzuordnen und damit insgesamt neun einzelne Ausprägungen anzulegen, gehen Sie folgendermaßen vor:

Klicken Sie auf den Befehl Wertebereiche auflösen [Resolve value ranges].

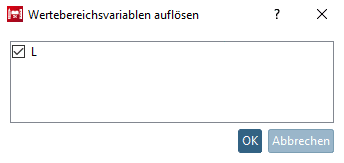

Im Fenster Wertebereichsvariablen auflösen [Resolve value range variables] haken Sie die Variable (hier nur „L“) an, deren Wertebereich Sie auflösen wollen und bestätigen Sie mit Ok.

Ergebnis: Die Tabelle mit aufgelöstem Wertebereich sieht dann folgendermaßen aus.

"Wertebereichsvariable "L" aufgelöst

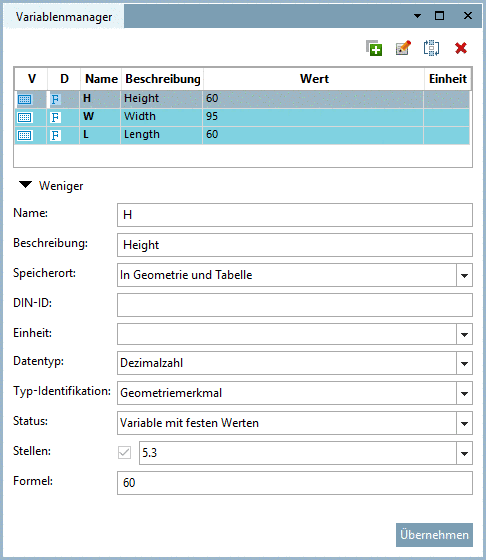

"L" im Variablenmanager: Jetzt als "Variable mit festen Werten [Variable with fixed values]"

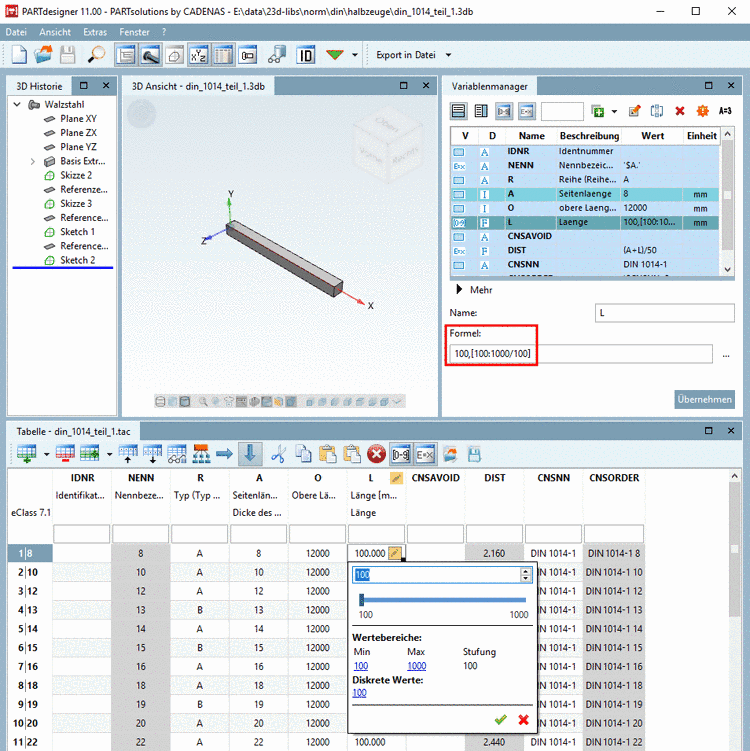

Beispiel 2: Intervall und definierter Schrittweite

Klicken Sie auf den Befehl Wertebereiche auflösen [Resolve value ranges].

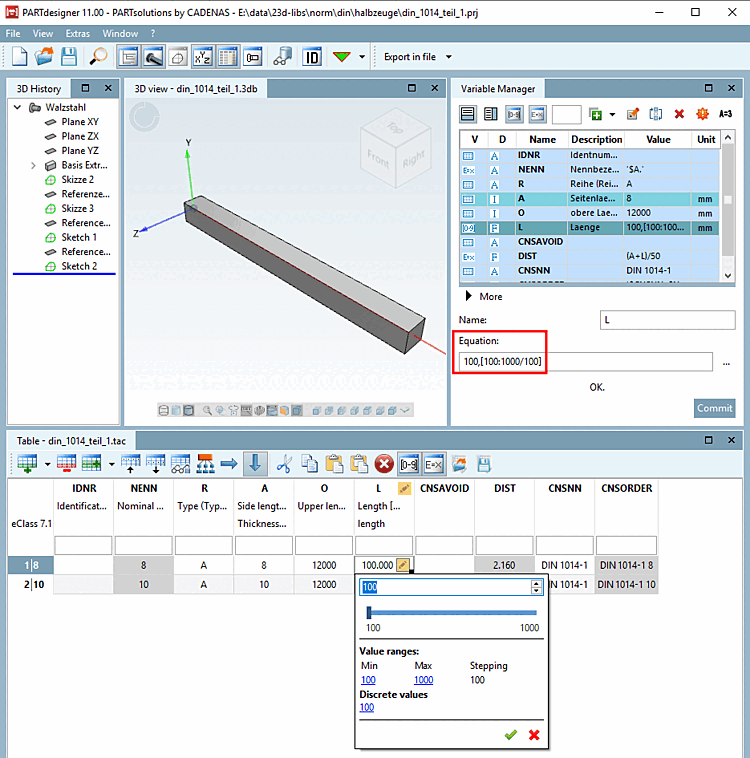

-> Das Dialogfenster Maximaler Bereich [Maximum range] wird geöffnet.

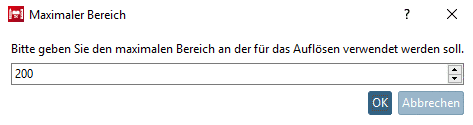

Maximaler Bereich [Maximum range]

Hinweis

Wenn in der Wertebereichsdefinition die Schrittweite angegeben ist (z.B. "[100:1000/100]") gilt Folgendes:

Sowohl die Angabe unter Maximaler Bereich [Maximum range] als auch die Schrittweite können das Auflösungsergebnis beeinflussen. Es wird immer die kleinere Anzahl an einzelnen Auflösungsergebnissen verwendet.

Beispiel:

Ergeben sich durch die Schrittweite 10 Einzelergebnisse, spielt eine Angabe von 200 unter Maximaler Bereich [Maximum range] keine Rolle.

100,200,300,400,500,600,700,800,900,1000

Begrenzt die Eingabe unter Maximaler Bereich [Maximum range] auf 5 Einzelergebnisse, aber die Schrittweite würde 10 Einzelergebnisse erfordern, wird bei der Auflistung nach 5 Zeilen abgebrochen.

100,200,300,400,500

Wenn in der Wertebereichsdefinition keine Schrittweite angegeben ist (z.B. "[100:1000]"), wird anhand der Angabe unter Maximaler Bereich [Maximum range] aufgelöst.

Bestätigen Sie mit OK.
-> Das Dialogfenster Wertebereichsvariablen auflösen [Resolve value range variables] wird geöffnet.

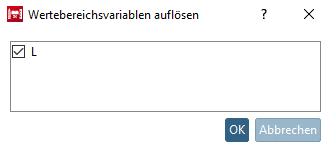

Aktivieren Sie das Auswahlkästchen bei den Variablen (hier nur „L“), deren Wertebereich Sie auflösen wollen und bestätigen Sie mit OK.

Ergebnis: Die Auflösung erfolgte mit der definierten Schrittweite von 100.

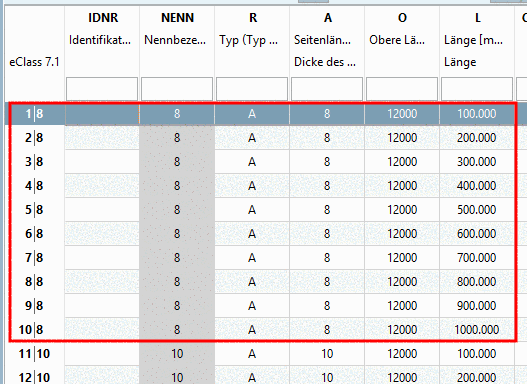

Ergebnis

Beispiel 3: Variablen mit Grafiken auflösen

Mit V12.9 ist es nun auch möglich, Wertebereichsvariablen mit Grafiken aufzulösen ohne die Grafiken zu verlieren.

Klicken Sie in PARTdesigner > Extras Menü auf den Befehl Wertebereiche auflösen... [Resolve value ranges...].

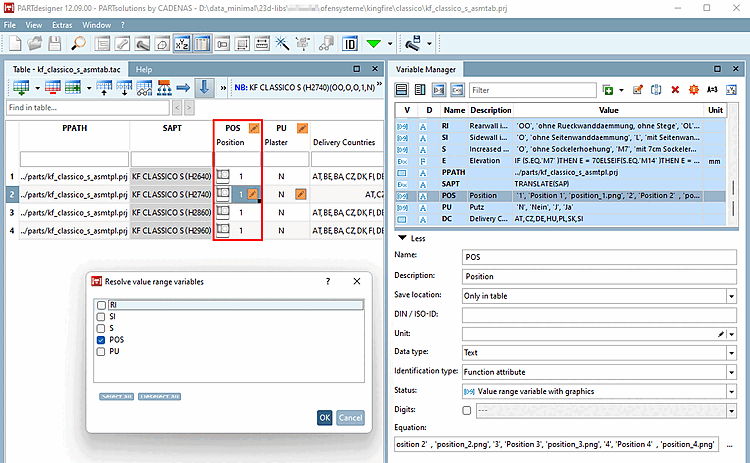

-> Das Dialogfenster Wertebereichsvariablen auflösen [Resolve value range variables] wird geöffnet.
Selektieren Sie die gewünschte Wertebereichsvariable (welche die Grafiken enthält) und bestätigen Sie mit OK.
-> Der Befehl wird unmittelbar ausgeführt.
-> Damit die Änderungen in PARTdesigner sichtbar werden, muss dieser neu gestartet werden.
Ergebnis:

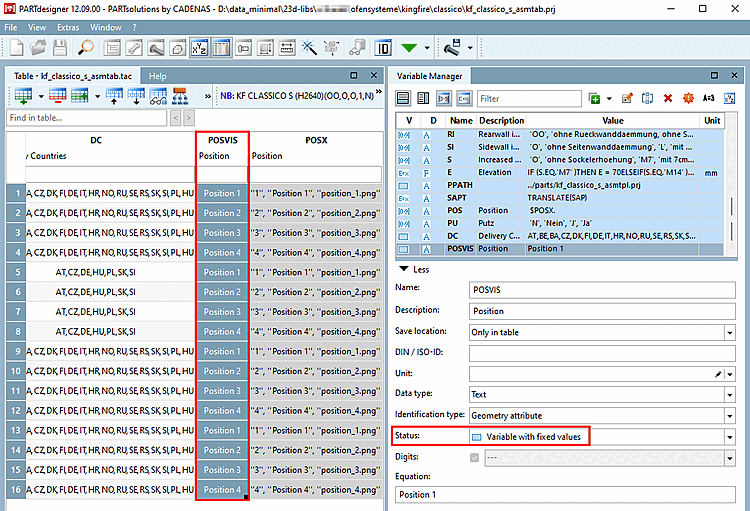

- Es wurde eine Variable mit Namen [VARNAME]+"VIS" erzeugt, welche den sichtbaren Text aus Variable [VARNAME] enthält.

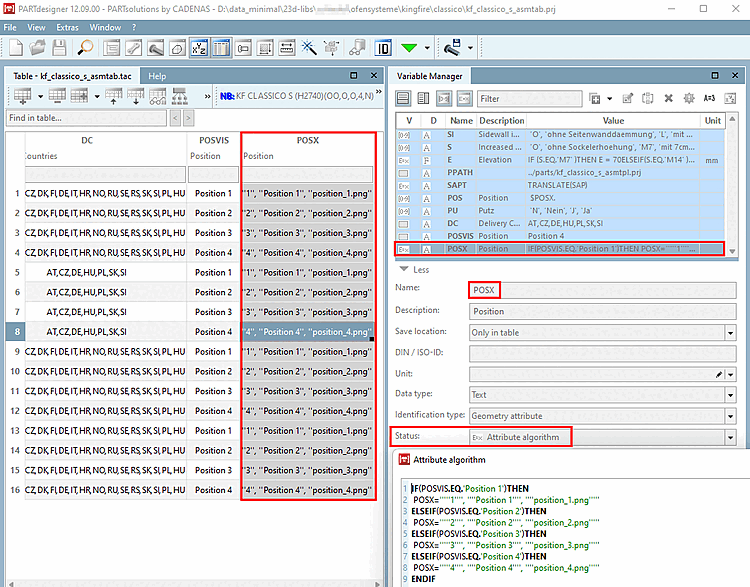

- Es wurde eine Variable [VARNAME]+"X" mit einem Merkmalsalgorithmus erstellt, welcher anhand des sichtbaren Textes die entsprechende Bildzuweisung steuert.

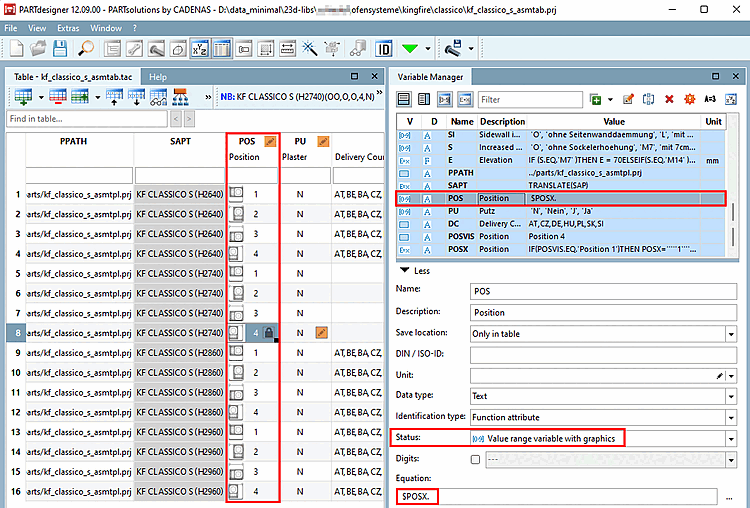

- Die aufgelöste Variable behält den Status Wertebereichsvariable mit Grafiken [Value range variable with graphics], um die entsprechenden Bilder in der Spalte [VARNAME] anzuzeigen.

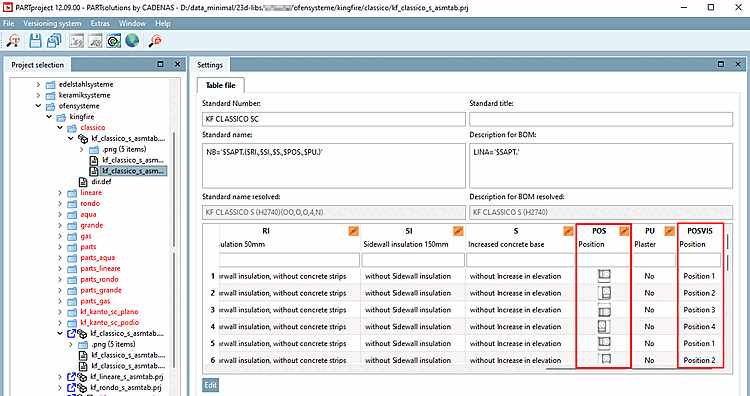

- Die Variable [VARNAME] und [VARNAME] + VIS sind auch in PARTproject sichtbar.
