2.8.2. Sketch 2 – Hutmutter-Sechskant
Um
den Hutmutter-Sechskant zu erzeugen, muss ein weiterer 2D-Sketch erstellt
werden, der als „Schablone“ über den bereits
vorhandenen Hutmutter-„Rohkörper“ fährt und das überstehende Material
entfernt.
Wählen
Sie für Sketch 2 die Ebene
YZ [Plane YZ]:

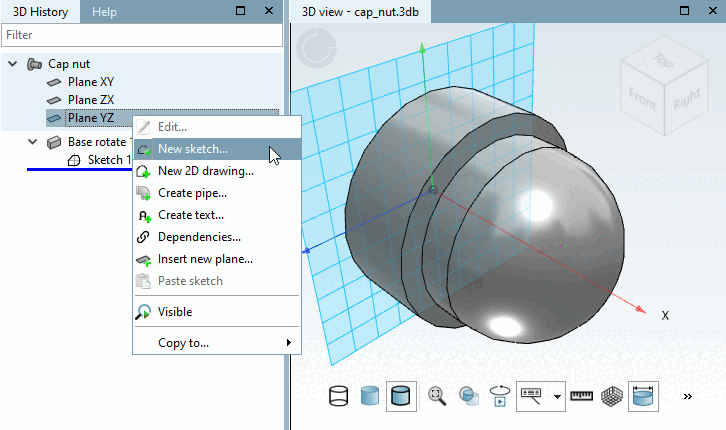

Klicken Sie im Dialogbereich 3D Historie [3D History] mit der sekundären Maustaste
auf Plane YZ.
Wählen Sie im Kontextmenü den Befehl Neuer Sketch... [New sketch...].
-> Die Ansicht wechselt wieder in den
Sketcher.
