2.3.7.6.1. Attribute in Kategorien gruppieren beim Attributmapping

Beim Attributmapping können Sie die einzelnen Attribute in Kategorien gruppieren und optional einen Attributtyp zuweisen.

Nehmen Sie die Einstellungen folgendermaßen vor:

  1. Zuerst wird im Block [CadDocumentAttributes] das Attribut mit dem gewünschten Wert angelegt. Der Wert kann fix sein oder auch über einen Ausdruck wie beispielsweise "?_ATTR("NB")" bestimmt werden.

    [CadDocumentAttributes]

TestAttribute=42
TestAttribute.custom=Category.TestCategory, Type.Integer

TestAttribute2=1
TestAttribute2.custom=Category.TestCategory, Type.number

  2. Dann wird mit folgender Syntax die gewünschte Kategorie angelegt.

    CREATOR.custom=Category.Testcategory

  3. Optional kann nach der Kategorie, separiert mit Komma, der Attributtyp angegeben werden. Wird kein Typ bestimmt, ist der Typ standardmäßig "String".

    Folgende "custom" Typ-Werte sind unterstützt (string ist "default"):

    • string, time (String) [Default]

    • boolean

    • integer

    • double, number, float, real (Number)

    CREATOR.custom=Category.Testcategory, Type.Integer

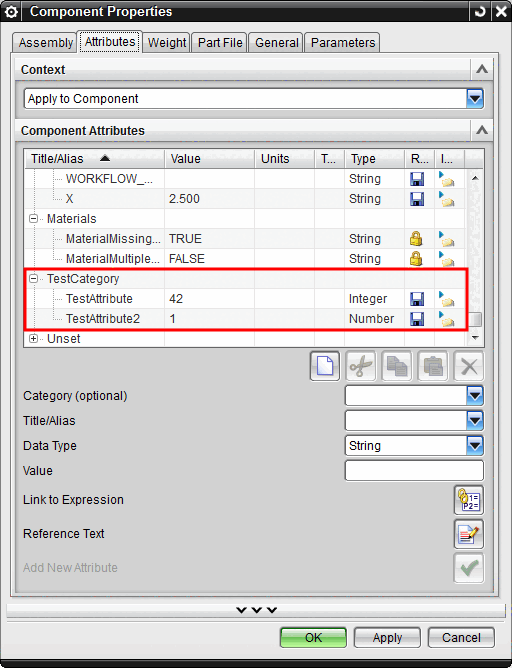

  4. Nach dem Teileexport findet sich das Attribut in NX unter "Component Properties" in der angelegten Kategorie "TestCategory".
