5.12.13.5.3. NX Konfigurationsschritte
Variables in rout_env.dat anpassen

Öffnen Sie %UGII_BASE_DIR%/ROUTING/manifest/rout_env.dat und updaten Sie folgende NX Environment Variablen mit CADENAS Pfaden:

  • Hängen Sie den Speicherort der CADENAS ptb-Dateien (cadenas_routing_library_mm.ptb und cadenas_routing_library_inch.ptb) an UGII_EPLIB_TABLE_PATH an.

    Beispiel (für "metric"):

    UGII_EPLIB_TABLE_PATH=$UGII_BASE_DIRrouting/ugroute_mech/metric/tables/;

D:/CADENAS_ROUTING/

  • Hängen Sie den Speicherort der prt-Dateien an UGII_ROUTE_MECH_PART_PATH an (nur non-Teamcenter-Modus, gewöhnlich der Pool-Ordner)

    Beispiel (für "metric"):

    UGII_ROUTE_MECH_PART_PATH=$UGII_BASE_DIR/routing/ugroute_mech/metric/parts/;

D:/CADENAS_ROUTING/consulting-1100SP9__2020-01-21__19.58__r186672/data/pool/ugnx

PLV Dateien updaten

Updaten Sie die PLV-Dateien in %UGII_BASE_DIR%/ROUTING/ugroute_mech/appview/ugroute_mech_metric.plv (und - wenn notwendig - ugroute_mech_inch.plv).

Fügen Sie Unterknoten zu den PLV-Dateien:

  • Fügen Sie folgenden Unterknoten an NODE PIPING_PARTS:

    !=====================================================================
!==============================PIPING PARTS===========================
!=====================================================================

SUBNODES CADENAS_ROUTING_PARTS

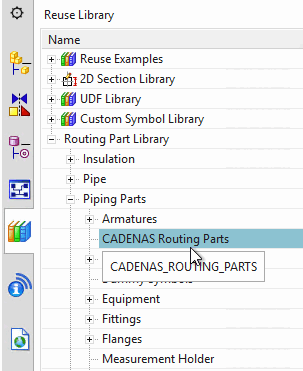

  • Fügen Sie den "CADENAS Routing Parts" Reuse Library Eintrag unter Reuse Library -> Routing Part Library -> Piping Parts ein:

    !=====================================================================
!============================== CADENAS_ROUTING_PARTS  ==============
!=====================================================================

NODE CADENAS_ROUTING_PARTS
  NAME CADENAS Routing Parts
  TABLE cadenas_routing_library_mm.ptb
END_OF_NODE
