Mit V11 SP9 können Dezimalwerte in Bemaßungen als Bruch angezeigt werden.

Verwenden Sie hierzu folgenden Ausdruck:

%frac%[Genauigkeit]

Beispiele:

"{0.75%frac%2}" wird als "3/4" angezeigt.

"{AUTOMATIC%frac%5}"

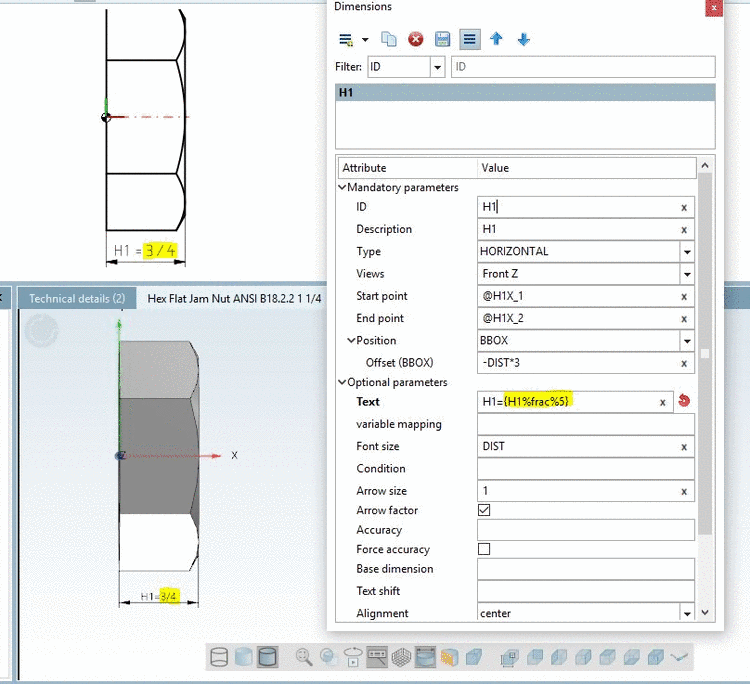

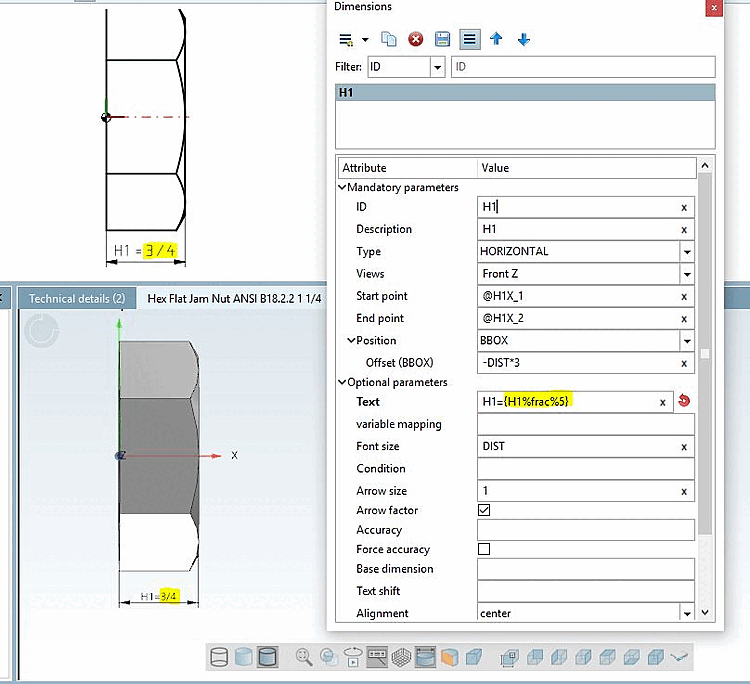

"{H1%frac%5}"

Gemischter Bemaßungstext ist ebenfalls möglich:

"{0.75%frac%2} = {0.75}" wird als "3/4 = 0.75" angezeigt.

	Wichtig
	Die Wertegenauigkeit bestimmt, wieviele Dezimalstellen berücksichtigt werden. So wird "{0.75%frac%1}" als "4/5" angezeigt, weil 0.75 auf 1 Dezimalstelle gerundet wird (0.8 -> 4/5).

Maximalwert für Genauigkeit ist 9. Höhere Werte werden intern auf 9 zurückgesetzt.

Kompatibiltät

Wenn ein Teil in einer Version geöffnet wird, die Brüche nicht unterstützt, wird der Dezimalwert angezeigt.
