8.5. GEOsearch - Geometrische Suche (ohne CAD)
8.5.1. Funktionalität aus Sicht des Anwenders
Zurück  Weiter

8.5.1. Funktionalität aus Sicht des Anwenders

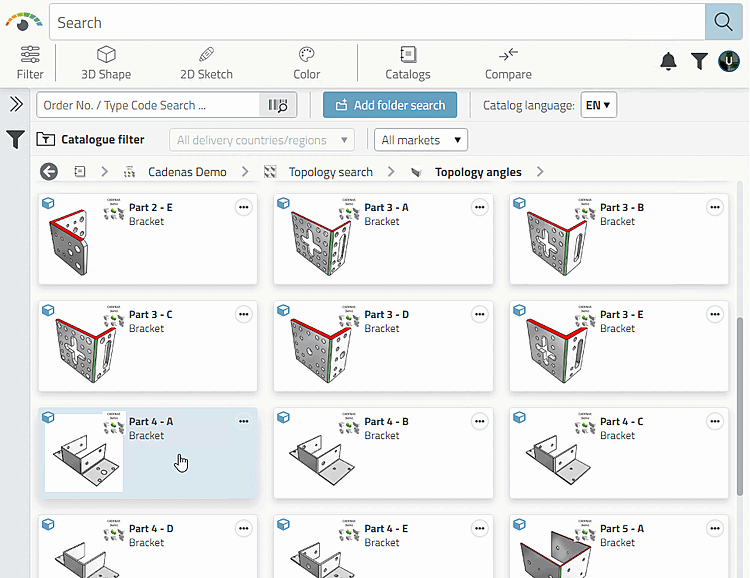

  1. Öffnen Sie in 3Dfindit das zu durchsuchende Eigenteileverzeichnis.

    Zu durchsuchendes Eigenteileverzeichnis

    Zu durchsuchendes Eigenteileverzeichnis

  2. Klicken Sie auf den Button Verzeichnissuche hinzufügen [Add folder search]. (Dieser Schritt empfiehlt sich, da Sie sonst über alle Kataloge suchen.)

    -> Das Verzeichnis wird als Suchfilter in der Suchzeile hinzugefügt.

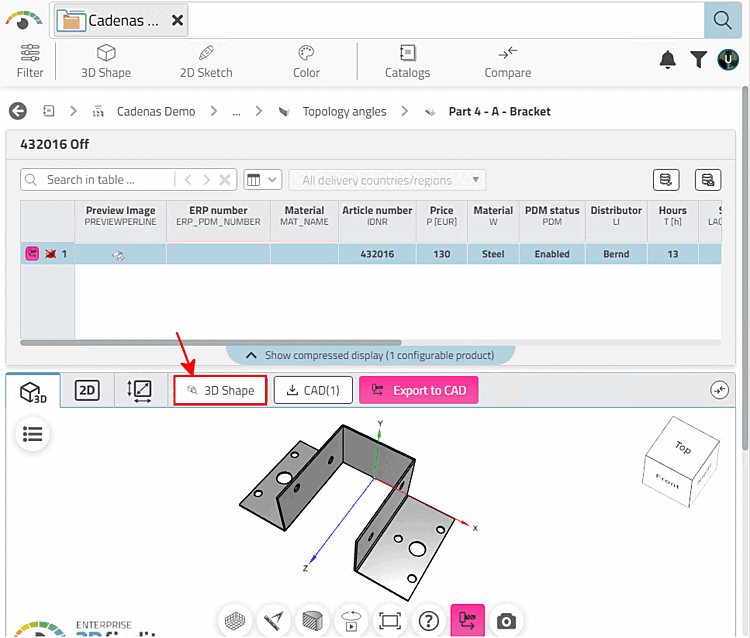

  3. Öffnen Sie das gewünschte Suchteil und klicken Sie auf den Button 3D Form [3D Shape].

    Suchteil aus Teileansicht laden

    Suchteil aus Teileansicht laden

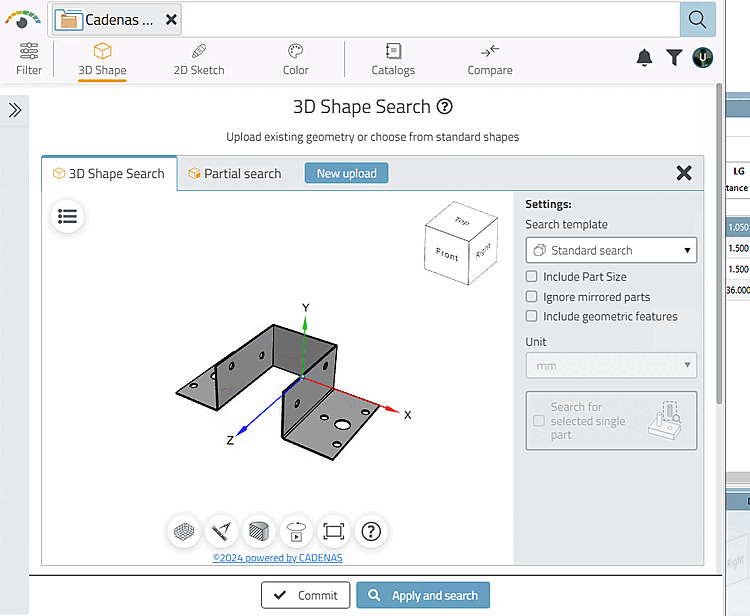

    -> Das Bauteil wird im Geosuche-Einstellungsbereich geladen.

    Selektieren Sie den Reiter 3D Form Suche [3D Shape Search], um eine Suche für das komplette Teil durchzuführen.

    Alternativ können Sie auch mit Klick auf den Reiter Partielle Suche [Partial search] Einstellungen für eine partielle Suche vornehmen. Informationen hierzu finden Sie unter Abschnitt 4.4.2.1.3, „ Partielle Suche “ in 3Dfindit Enterprise - Handbuch.

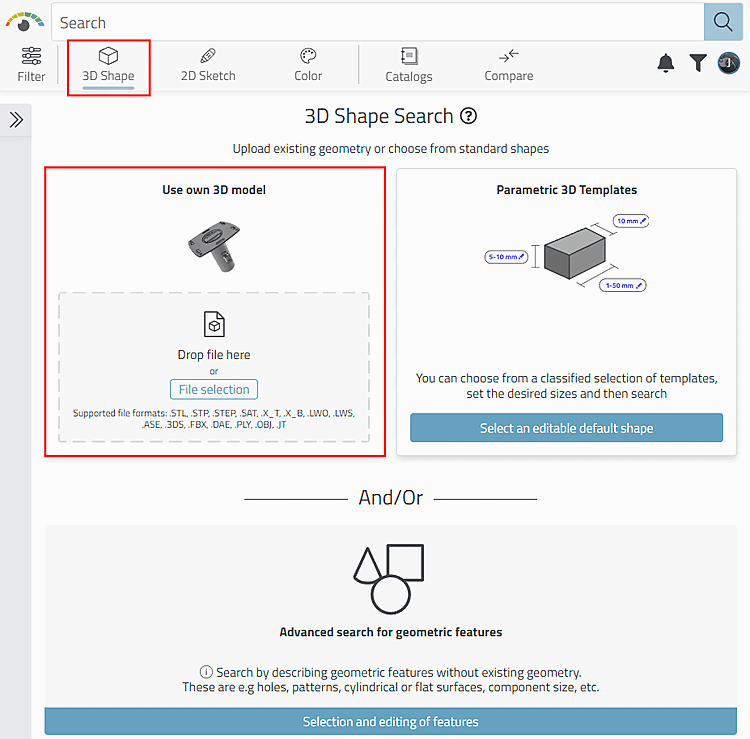

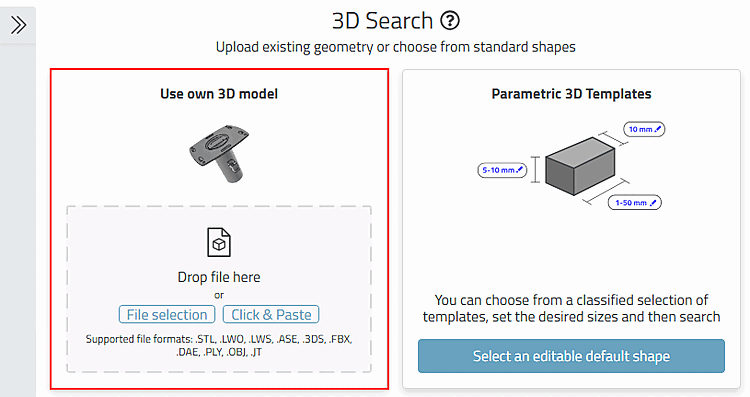

  4. Alternativ können Sie 3D Modelle auch hochladen, indem Sie zuerst in der Hauptleiste auf den Button 3D Form [3D Shape] klicken und dann auf den Dialogbereich Eigene 3D Modelle [Own 3D models]. Wählen Sie im Explorerfenster das gewünschte Modell oder ziehen Sie die gewünschte Datei einfach in den Dialogbereich.

  5. Optional können Sie im Geosuche-Einstellungsbereich die Suche anpassen:

    • Suchvorlage [Search template]:

      • Standard-Suche [Standard search]: Mittlere Qualität und Geschwindigkeit

      • Umfassende Suche [Broad search]: Geringere Geschwindigkeit

      • Suche nach Profilen [Search for profiles]

      • Dublettensuche [Duplicate search]

    • Bauteilgröße einbeziehen [Include Part Size]: Ja/Nein

      Ist die Option aktiviert, werden evtl. manche Teile nicht im Ergebnis erscheinen, obwohl sie zwar geometrisch ähnlich sind, aber andere Größen aufweisen. Evtl. kann aber von Seiten der Konstruktion die Bauteilgröße mit geringem Aufwand angepasst werden, sodass auch abweichende Teile interessant sein können.

    • Gespiegelte Teile ignorieren [Ignore mirrored parts]: Ja/Nein

      Beispiel:

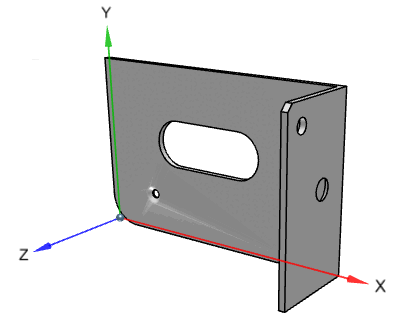

      Suchteil

      Suchteil

      Bei Aktivierung entfällt das rechte Ergebnis.

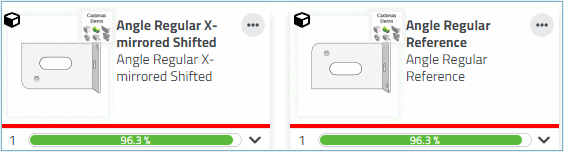

      Rechtes Bauteil ist eine Spiegelung des linken

      Rechtes Bauteil ist eine Spiegelung des linken

    Jederzeit können Sie die Suche durch Geometrische Merkmale [Geometric features] (Bohrungen, Muster, zylindrische oder ebene Flächen, Bauteilgröße usw.) erweitern. Siehe Abschnitt 4.4.2.3, „ Erweiterte Suche nach geometrischen Merkmalen “ in 3Dfindit Enterprise - Handbuch.

    Informationen zu Parametrische 3D Vorlagen [Parametric 3D Templates] finden Sie unter Abschnitt 4.4.2.2, „ Parametrische 3D Vorlagen “ in 3Dfindit Enterprise - Handbuch.

  6. Klicken Sie abschließend auf den Button Übernehmen und Suchen [Commit and Search].

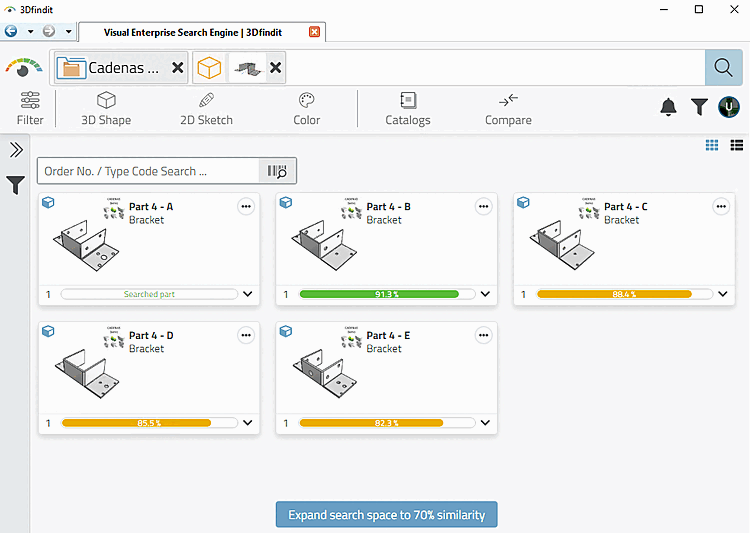

    -> Die Suchergebnisse werden angezeigt.

    Suchergebnisse

    Suchergebnisse

[Hinweis]Hinweis

Aus der Ergebnisliste können Sie einzelne Produkte in den Bauteilvergleich [Part comparison] laden (tabellarischer Vergleich und 3D/2D-Vergleich). Siehe hier......
