5.12.12. BIM-Teile klassifizieren
5.12.12.3. Symbole klassifizieren (DXF/DWG) als "Zusätzliche Exportformate" (automatisiert)
Zurück  Weiter

5.12.12.3. Symbole klassifizieren (DXF/DWG) als "Zusätzliche Exportformate" (automatisiert)

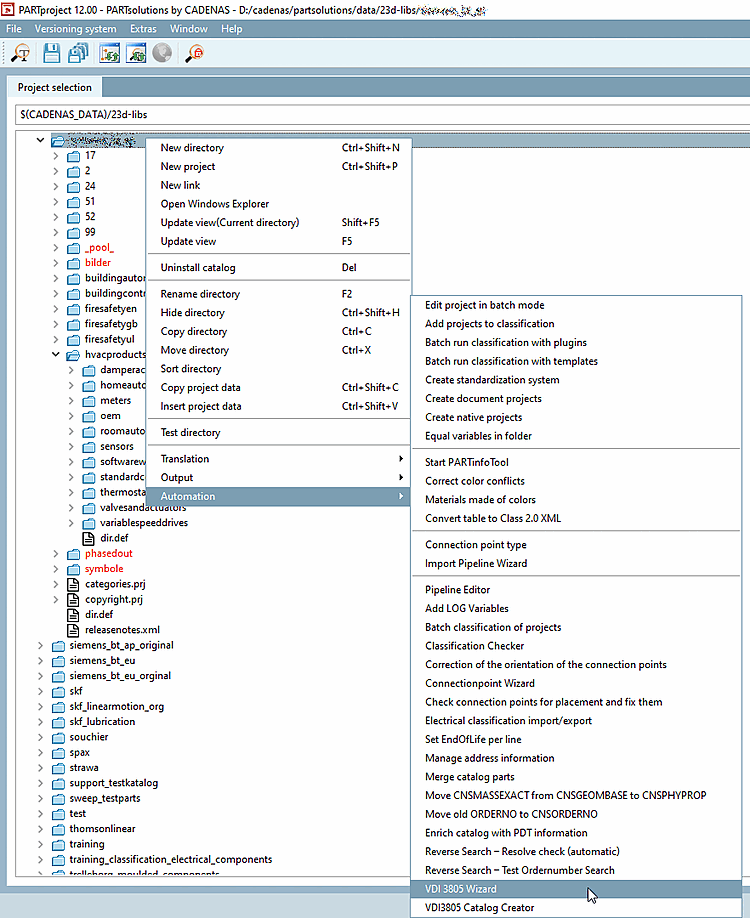

  1. Starten Sie im Katalog-Kontextmenü unter Automatisierung [Automation] den VDI 3805 Wizard.

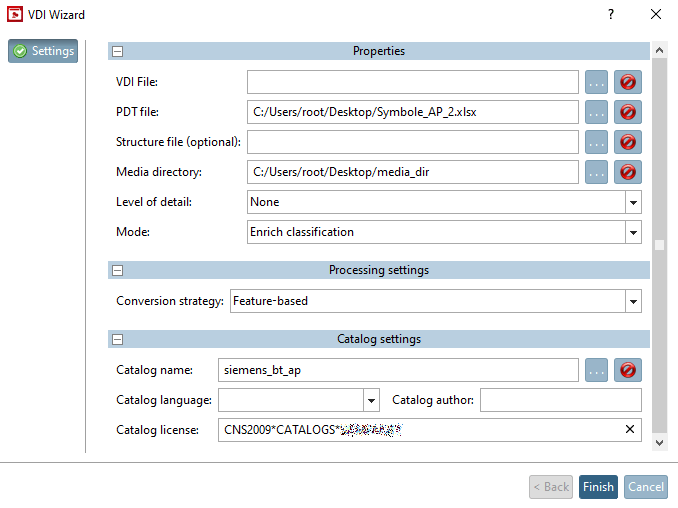

    -> Das Dialogfenster VDI-Assistent [VDI Wizard] wird geöffnet.

  2. Nehmen Sie folgende Einstellungen vor:

    • PDT Datei [PDT file]: Stellen Sie mittels Durchsuchen-Button ... den Pfad ein.

    • Medienverzeichnis [Media directory]: Die Dateien(dxf/dwg) werden aus dem angegebenen Verzeichnis in den Pool-Ordner kopiert und dementsprechend die dazugehörigen Links generiert.

      Der Pool-Ordner ist in der Pipeline einstellbar (unter $CADENAS_USER\vdi\).

      Löschen oder umbenennen Sie am besten alle Pipelines (*.pwp) im Ordner $CADENAS_USER\vdi\ bevor Sie den Import starten. Die Pipelines werden dann korrekt neu generiert.

    • Wählen Sie bei Anreicherungen unter Modus [Mode] unbedingt Klassifikation anreichern [Enrich classification]! (Die Option Standard sollte nur beim ersten initialen Lauf verwendet werden.)

  3. Klicken Sie Abschließen [Finish].

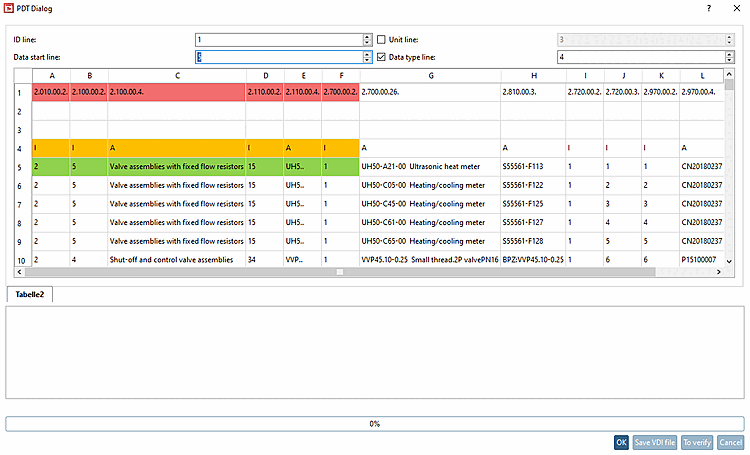

    -> Das Dialogfenster PDT-Dialog wird geöffnet.

  4. Setzen Sie für ID Zeile [ID line], Daten Start Zeile [Data start line], Einheit Zeile [Unit line] und Datentyp Zeile [Data type line] die korrekte Zeilennummer.

    Klicken Sie Verifizieren [To verify] und wenn keine Probleme festgestellt werden abschließend Ok.

    -> Die PDT-Datei wird eingelesen.

Folgende Einträge wurden automatisch gesetzt:

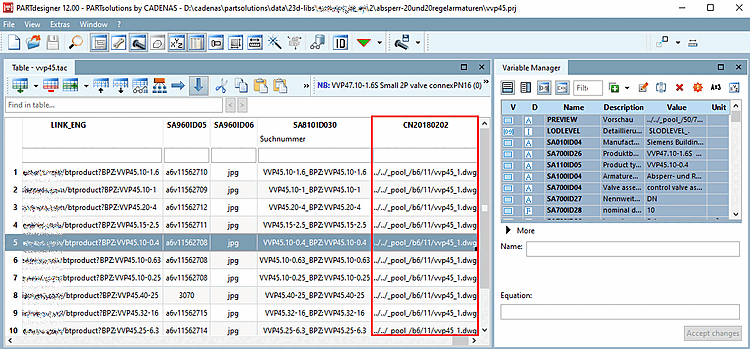

  • Der Poolpfad zur dwg-Datei wird in die letzte Tabellenspalte geschrieben.

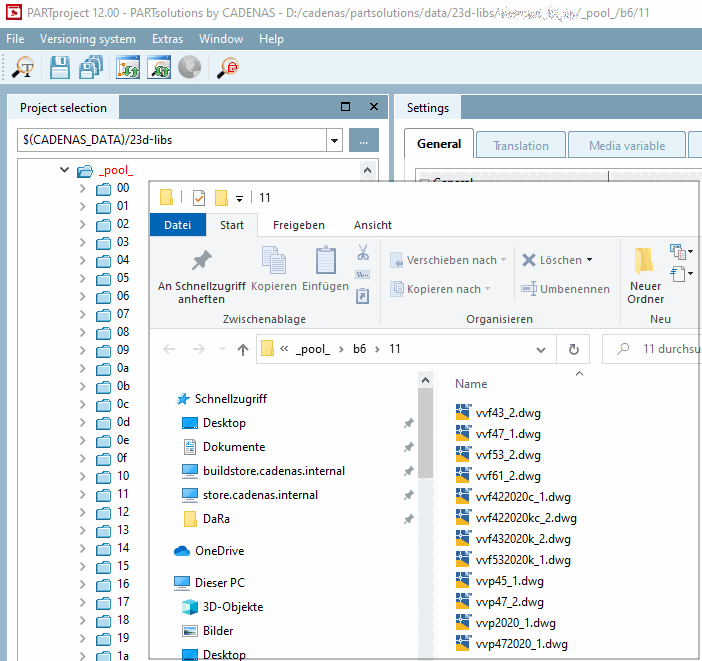

    Die physikalischen Dateien liegen im angegebenen Pool-Pfad. Öffnen Sie gegebenenfalls zur Überprüfung das gewünschte Verzeichnis im Explorer. (Standardmäßig erfolgt keine Anzeige im Index.)

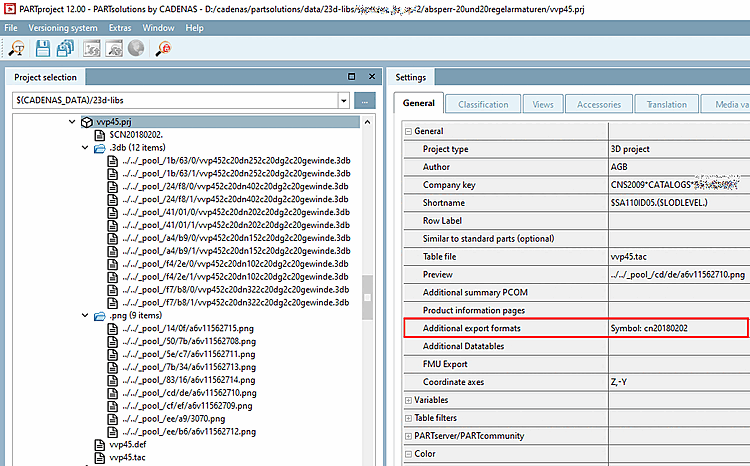

  • Zusätzliche Exportformate [Additional export formats]

  • CNS-Klassifikation

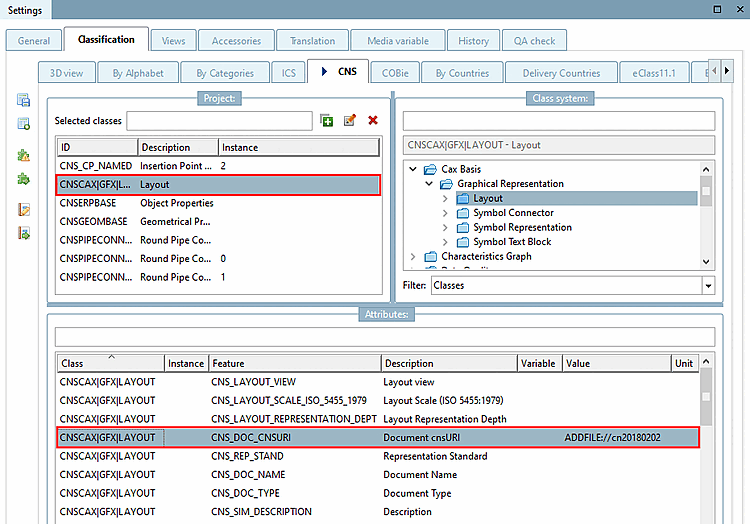

    Klasse "CNSCAX|GFX|LAYOUT" > Merkmal "CNS_DOC_CNSURI"

    Klasse "CNSCAX|GFX|LAYOUT" > Merkmal "CNS_DOC_CNSURI"

Testexport: Wenn die zusätzlichen Exportformate in Revit angezeigt werden, ist alles korrekt eingerichtet.

Exportieren Sie ein im PDT aufgeführtes Bauteil.

PARTdataManager

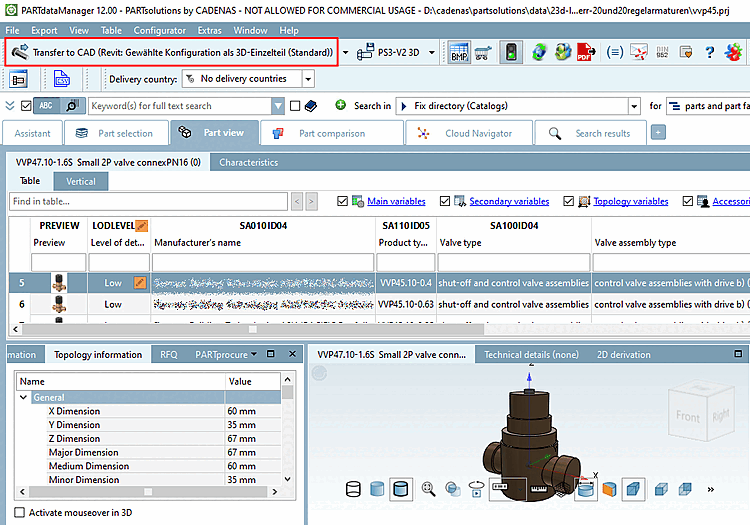

Export z.B. mit "An CAD übertragen [Export to CAD] (Revit: Gewählte Konfiguration als 3D-Einzelteil (Standard) [Revit: Selected Configuration As Single Part Export (Default)])"

Export z.B. mit "An CAD übertragen [Export to CAD] (Revit: Gewählte Konfiguration als 3D-Einzelteil (Standard) [Revit: Selected Configuration As Single Part Export (Default)])"

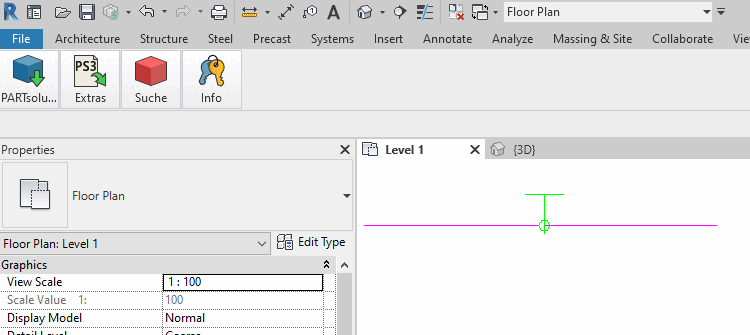

Revit Symbolansicht

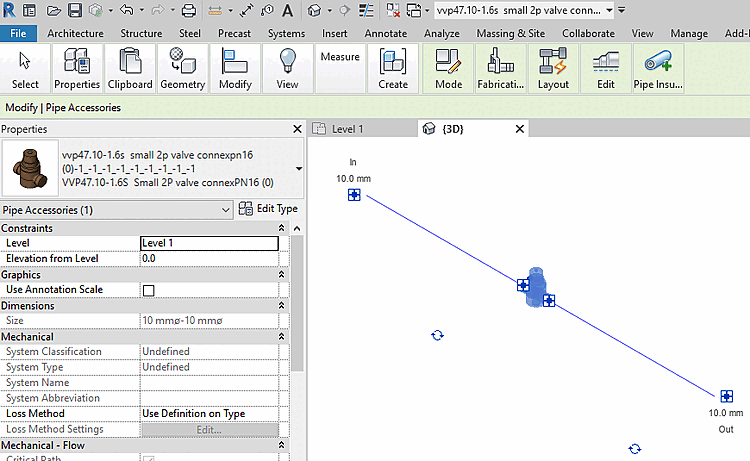

Revit 3D Ansicht
