7.6.3.2. Deaktivieren / Aktivieren Feature/Konstruktionsschritt

Manchmal ist es sinnvoll, bestimmte Konstruktionsschritte (z.B. einen oder mehrere Sketche [Base extrude / Cut extrude] oder Muster, Drill, etc.) temporär zu deaktivieren (z.B. zu Testzwecken).

Verwenden Sie hierfür die Funktion Deaktivieren [Deactivate] / Aktivieren [Activate]. Sie können diese auf einen einzelnen Sketch genau so wie auf mehrere gleichzeitig anwenden.

Bei Anwendung von Deaktivieren [Deactivate] gibt es zwei Möglichkeiten:

  • Es gab zuvor noch keine Bedingung.

    Dann wird die Option Nur erzeugen, wenn gilt [Only create, if] aktiviert und als Bedingung "0=1" gesetzt.

  • Es ist bereits eine Bedingung gesetzt.

    Dann wird zur bestehenden Bedingung "& 0=1" angefügt.

Bei Aktivieren läuft es genau anders herum.

Ausgeblendete "Base extrude" werden mit einem entsprechenden Icon gekennzeichnet.

Sketche mit Bedingung werden standardmäßig mit dem if-Icon gekennzeichnet.

[Hinweis]Hinweis

Das neue Feature ist voll kompatibel mit älteren Versionen, nur das Icon wird dann nicht angezeigt.

Beispiel:

Ausgangssituation: Für Sketch 3 existiert eine Bedingung, für Sketch 2 nicht. Beide sollen ausgeblendet werden.

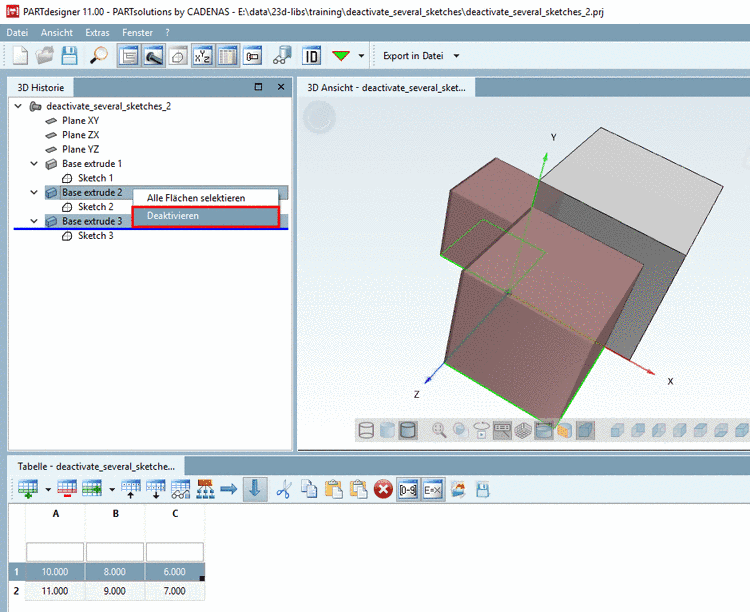

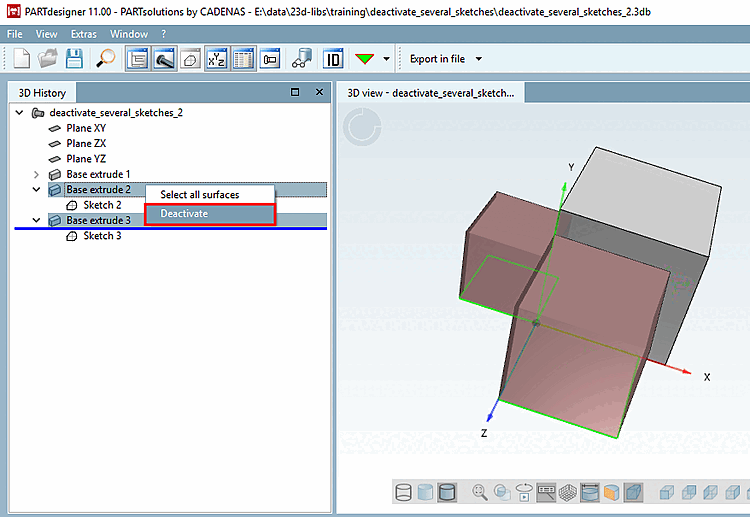

  1. Markieren Sie die gewünschten Base extrude und klicken Sie den Kontextmenübefehl Deaktivieren [Deactivate].

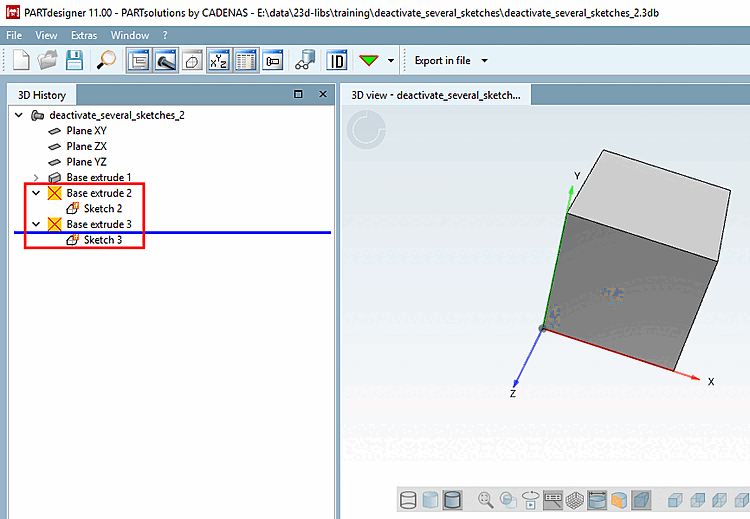

    -> Die ausgeblendeten "Base extrude" werden mit einem entsprechenden Icon gekennzeichnet.

    -> Standardmäßig werden die Sketche mit dem if-Icon gekennzeichnet.

  2. Öffnen Sie Base extrude 2. Es wurde die ungültige Bedingung "0=1" eingefügt.

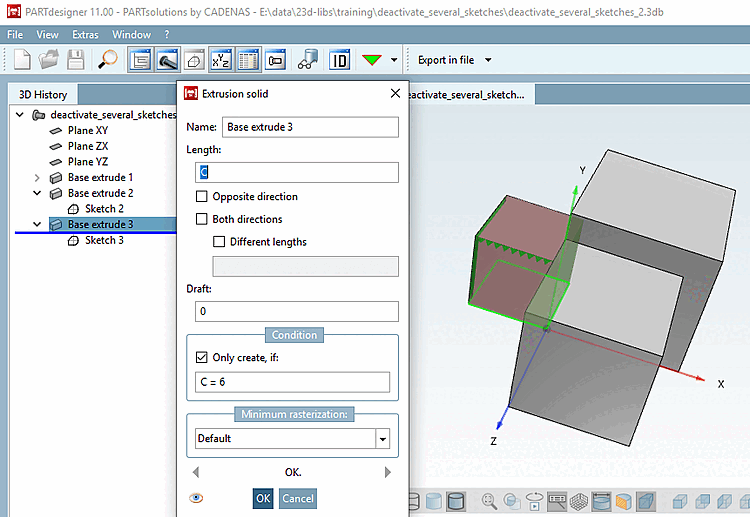

  3. Öffnen Sie Base extrude 3. Hier wurde zu der zuvor schon bestehenden Bedingung "C=6" mit "&" die ungültige Bedingung "0=1" angefügt.

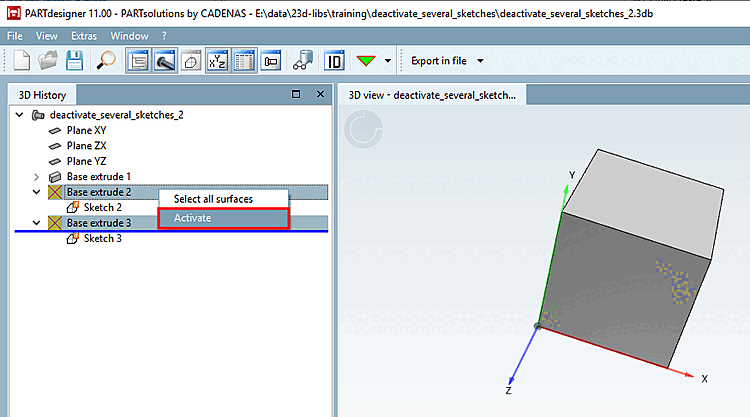

  4. Um die Sketche wieder zu aktivieren, klicken Sie auf den Kontextmenübefehl Aktivieren [Activate].
