3.1.6.11.1.2. CloudNavigator Beispiel - Variablensuche und Modifizierung nebeneinander

[Hinweis]Hinweis

Das vorliegende Beispiel ist mit vorhandener ERP-Integration.

Bei der Variablensuche [Variables search] im CloudNavigator haben Sie die Möglichkeit, die Ergebnisse zweier leicht veränderter Suchläufe unmittelbar miteinander zu vergleichen.

Hier im Beispiel wird unter "DIN -> Schrauben -> Zylinderschrauben" gesucht. (Entsprechend erfolgt die Anzeige der geometrischen Variablen im Dialogfenster.)

  1. Rufen Sie die Variablensuche [Variables search] auf und wählen Sie für die Variable D den Wert 5.

  2. Klicken Sie Übernehmen [Commit].

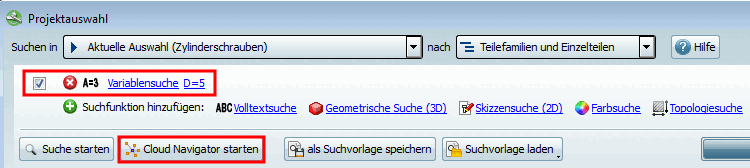

    -> Sie sehen die Einstellungen im Dialogbereich der Suchmethoden.

  3. Klicken Sie auf Cloud Navigator starten [Start Cloud Navigator].

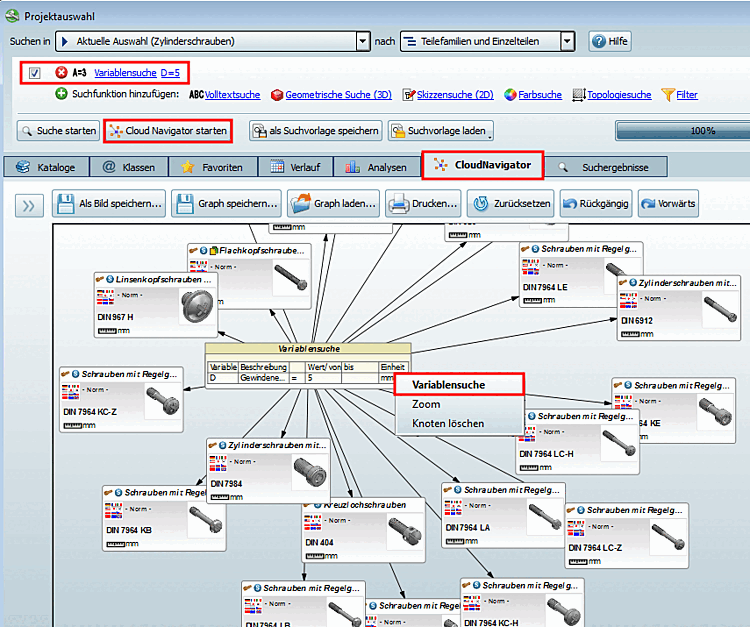

    -> Die Ansicht wechselt auf die Registerseite CloudNavigator und zeigt den Ergebnisgraphen.

  4. Rufen Sie nun auf dem zentralen Knoten über das Kontextmenü erneut die Variablensuche [Variables search] auf.

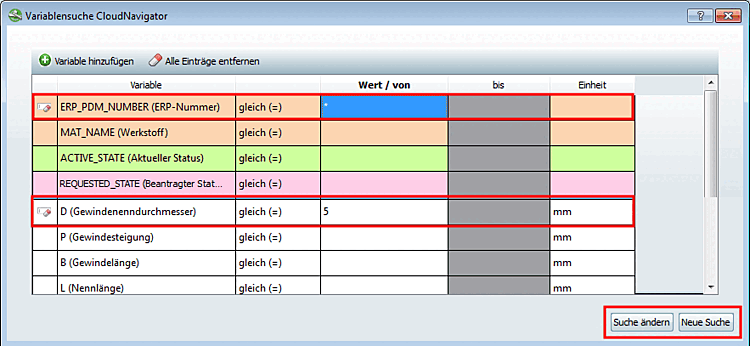

    -> Das Dialogfenster Variablensuche CloudNavigator [Variable Search CloudNavigator] öffnet sich.

  5. Fügen Sie in der Zeile ERP_PDM_NUMBER als Wert das Platzhaltersymbol '*' hinzu. D.h., beim nächsten Suchlauf müssen die Ergebnisteile zusätzlich eine ERP-Nummer aufweisen.

    Sie haben nun 2 Möglichkeiten:

    1. Suche ändern [Change Search]

      Die Ergebnisse der vorangegangenen Suche werden gelöscht und es wird mit den geänderten Einstellungen eine neue Suche ausgeführt.

    2. Neue Suche [New Search]

      Die Ergebnisse der vorangegangenen Suche bleiben bestehen und es wird eine weitere zusätzliche Suche mit den geänderten Einstellungen ausgeführt.

  6. Hier im Beispiel soll Neue Suche [New Search] ausgeführt werden.

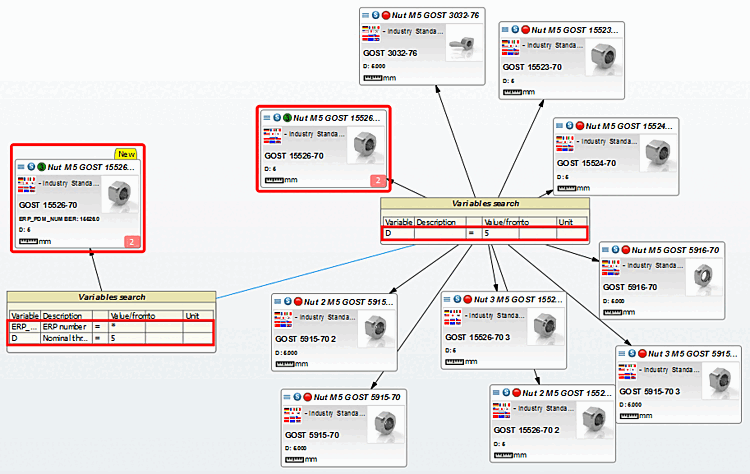

    -> Die zweite Suche mit dem zusätzlichen Parameter liefert nur noch 1 Ergebnis.

    Sie können die Ergebnisse beider Suchläufe unmittelbar nebeneinander vergleichen.

    Mit derselben Methodik können Sie optional weitere modifizierte Suchläufe ausführen und diese vergleichen.
