4.24.5. Schaltflächen Symbolleiste

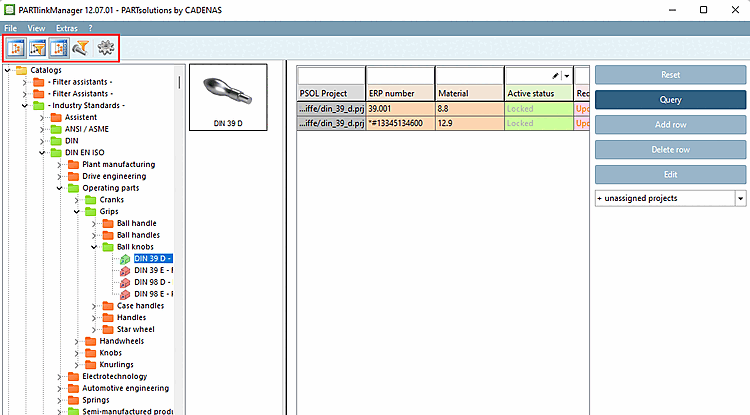

Im PARTlinkManager sehen Sie folgende Symbolleiste:

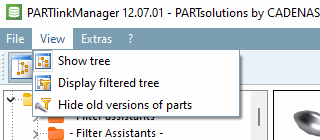

Einige der Befehle finden Sie auch im Ansicht [View]-Menü.

Im Folgenden werden die einzelnen Befehle erklärt:

Schaltfläche

Funktion

Baum ein-/ausschalten [Tree on/off] (Symbolleiste) bzw. Baum anzeigen [Show tree] (Menü): Der Verzeichnisbaum zeigt je nach Einstellung (siehe nächste Schaltfläche) grüne und rote oder gelbe Ordner.

Grün bei Teilen: Diese sind in der LinkDB verknüpft. Rot bei Teilen: Diese sind nicht in der LinkDB verknüpft.

Grün bei Verzeichnissen: Diese enthalten mindestens ein Teil, welches in der LinkDB verknüpft ist. Rot bei Verzeichnissen: Diese enthalten keine Teile, die in der LinkDB enthalten sind.

Baum anhand der LinkDB Einträge filtern [Filter tree based on LinkDB entries] (Symbolleiste) bzw. Baum gefiltert darstellen [Display filtered tree] (Menü): Es werden nur Teile und Ordner angezeigt, die Verknüpfungen in der LinkDB enthalten. Die Ordner werden in gelber Farbe angezeigt.

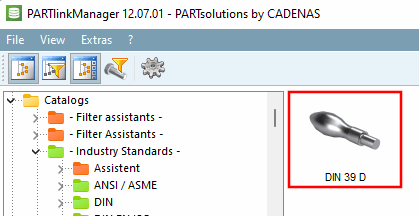

Voransicht anzeigen [Display preview]:

Alte Bauteilversionen ausblenden [Hide old versions of parts] (Symbolleiste und Menü):

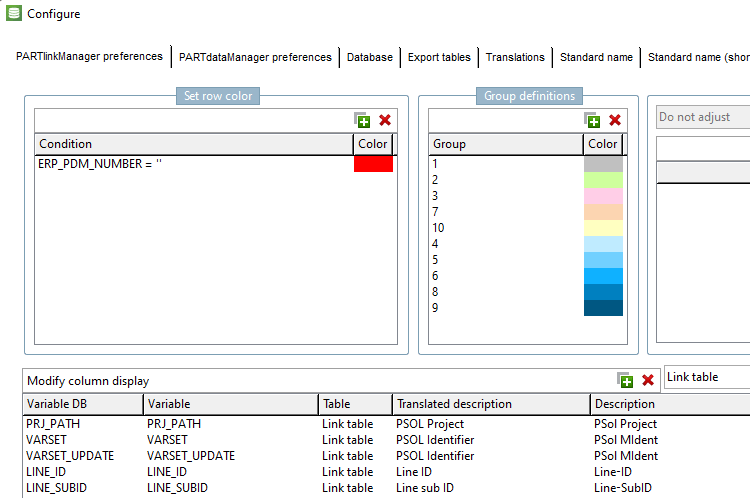

ERP-Umgebung konfigurieren [Configure ERP environment]:

-> Aufruf des Dialogfensters Konfigurieren [Configure]

Siehe Abschnitt 4.24.4.3.2, „ ERP-Umgebung konfigurieren “
