7.6.2.3.5. Referenzebene via 3D-Ansicht erzeugen

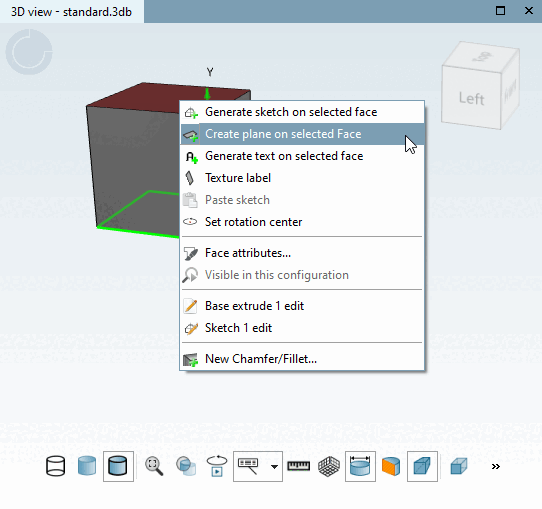

  1. Selektieren Sie eine Ebene und klicken Sie auf den Kontextmenübefehl Neue Ebene auf markierter Fläche erzeugen [Create plane on selected Face].

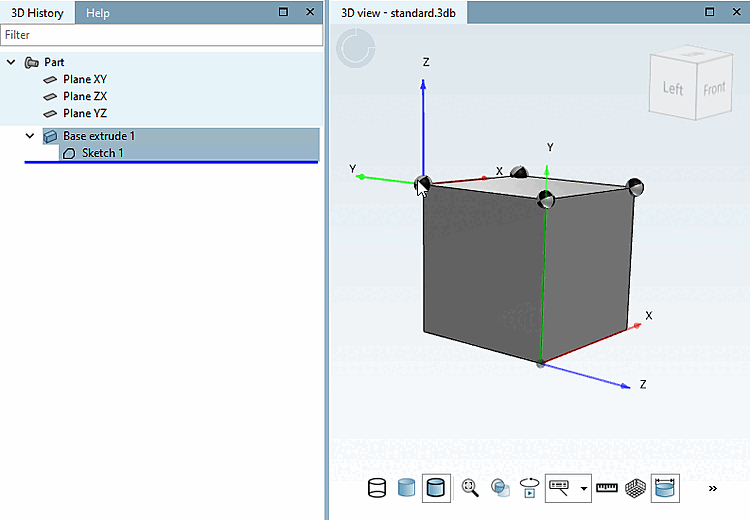

  2. Wählen Sie per Doppelklick ein Koordinatensystem.

    [Hinweis]Hinweis

    Die Werte im folgenden Dialog beziehen sich auf die Orientierung dieses Koordinatensystems.

    -> Das Dockingfenster Plane wird geöffnet.

  3. Unter Position können Sie die Ebene um X/Y-Werte verschieben und unter Orientierung [Orientation] um eine gewünschte Achse [Axis] mit dem eingestellten Winkel [Angle] rotieren.

    Es können folgende Achsen ausgewählt werden:

    • X-Achse [X axis]

    • Y-Achse [Y axis]

    • Z-Achse [Z axis]

    • Benutzerdefinierte Achse [Custom Axis]

      Mit dieser Funktion können Sie eine Ebene um einen bestimmten Winkel an einer frei definierten Achse rotieren. Vergleiche Ebene mit Rotation [Plane with rotation].

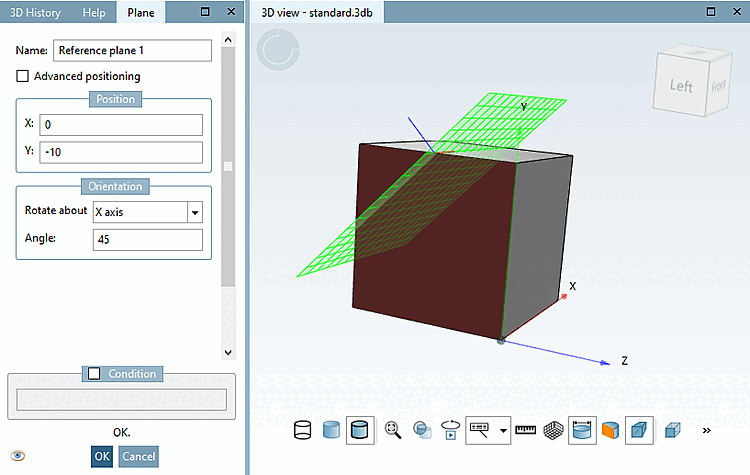

    Beispiel: Die Referenzebene wird in Richtung der Y-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten KOS. [siehe obige Abb.]) with the value of "-10" verschoben und um 45° um die X-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten [siehe obige Abb.]) rotiert.

    Beispiel: Die Referenzebene wird in Richtung der Y-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten KOS. [siehe obige Abb.]) with the value of "-10" verschoben und um 45° um die X-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten [siehe obige Abb.]) rotiert.

    Sofern Sie die Option unter Fortgeschrittene Positionierung [Advanced positioning] aktivieren, ändert sich der Dialog wie folgt:

    Für Details hierzu vgl. oben.
