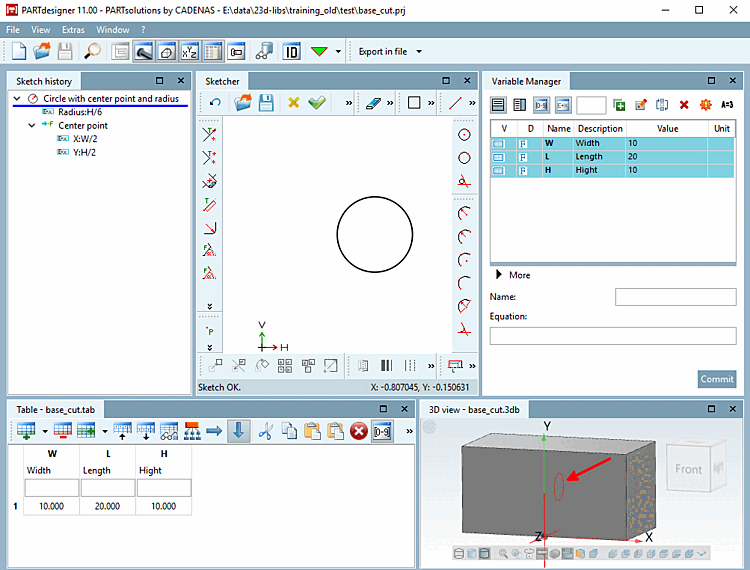

Öffnen Sie per Kontextmenübefehl Neuer Sketch... [New sketch...] den Sketcher und erstellen Sie einen Kreis [Circle], der so zu liegen kommt, dass er später extrudiert den 3D-Festkörper durchdringt.

Hinweis In der 3D Ansicht ist der Sketch zu sehen, sodass Sie hier kontrollieren können, ob die Position im Grundsatz korrekt ist.

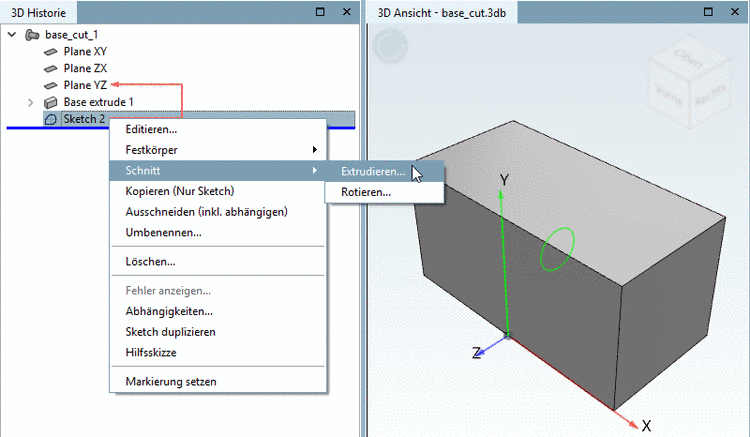

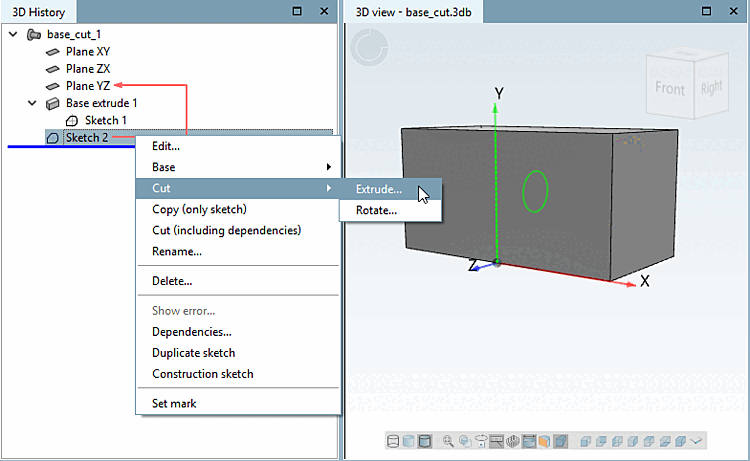

Wählen Sie in der 3D Historie [3D History] unter Sketch2 den Kontextmenübefehl Schnitt [Cut] -> Extrudieren... [Extrude...].

-> Das Dialogfenster Extrusionskörper [Extrusion solid] wird geöffnet.

Wollen Sie, dass die Extrusion den Körper vollständig durchdringt oder nur über eine bestimmte Länge?

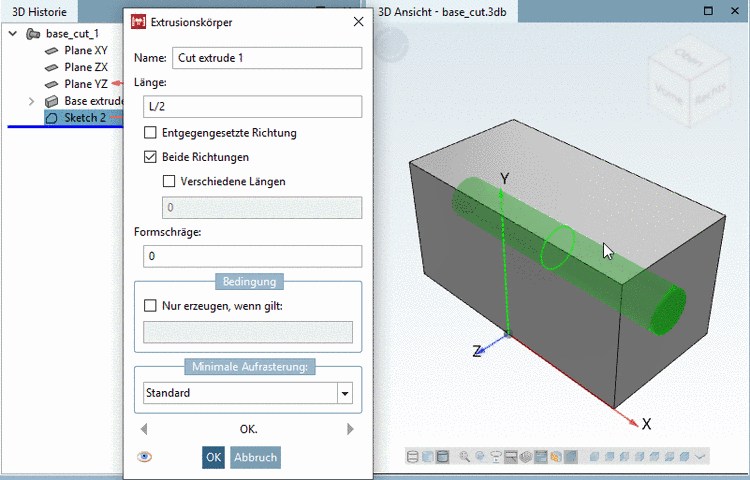

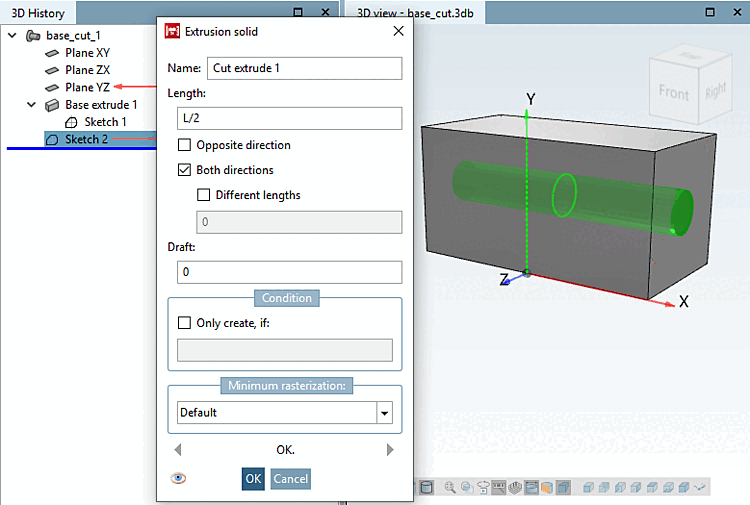

Nehmen Sie im Fenster Extrusionskörper [Extrusion solid] die entsprechenden Einstellungen vor. In der 3D-Ansicht [3D view] sehen Sie unmittelbar das zu erwartende Ergebnis.

Im Beispiel soll der Quader komplett durchdrungen werden, d.h. es wird in Beide Richtungen [Both directions] in der erforderlichen Länge [Length] ausgedehnt.

-> Nach Bestätigung mit OK werden beide Objekte geschnitten. Ein gerader Tubus wird dem Quader abgezogen.

-> In der 3D Historie [3D History] erscheint ein weiterer Punkt (Feature): Cut extrude 1.
