PARTsolutions Variablen (geometrische, NT, NN, LINA, etc.) und alle Felder der Linkdatenbank (falls eine ERP-Kopplung besteht) können via Attributmapping nach NX übergeben werden. Diese werden dann im Dialog Component Properties angezeigt.

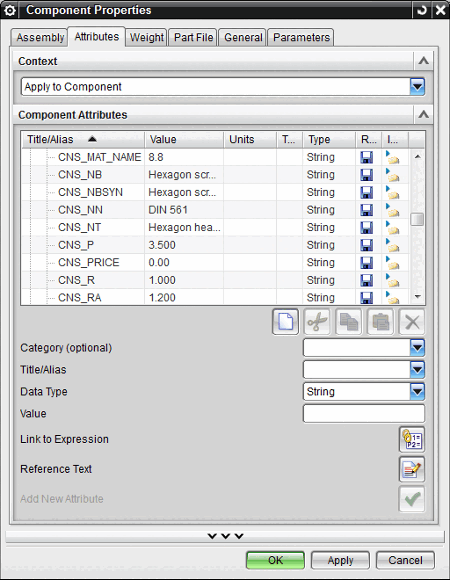

Attribute mit Präfix "_CNS"

Attributmapping wird über folgende zwei Blöcke gesteuert:

AttributeMapping(is3d) Im Block "AttributeMapping(is3d)" können Sie definieren, ob die PARTsolutions Standardattribute ans CAD-System übergeben werden sollen und wenn ja, in welcher(n) Sprache.

Setzen Sie unter Attr_CopyFrom_01 die gewünschte Sprache. Die Schlüssel Attr_Content_01 and Attr_Section_01 verbleiben unverändert.

default: Die Attribute werden in englischer Sprache exportiert. Sprache spezifiziert: Die Standardattribute werden in der angegeben Sprache exportiert.

Mögliche Werte:

default,german,english,italian,french,spanish,portuguese,czech,slovak,hungarian,slovenian,dutch,danish,finnish,russian,japanese,korean,chinese,polish

	Hinweis
	Falls es keine Übersetzung für die Attribute in der eingetragene Sprache gibt, wird kein Attribut exportiert (auch nicht in deutscher Sprache).

Kein Eintrag: Werden alle Attr_CopyFrom Felder leer gelassen, werden keine Standardattribute exportiert. (Wenn Sie ausdrücklich spezifische Attribute exportieren möchten, verwenden Sie hierzu den Block CadDocumentAttributes.) In NX werden die Attribute im Dialog Component Properties angezeigt (siehe Abbildung oben).

Präfix definieren für PARTsolutions Attribute

Um ein Präfix zu setzen, gehen Sie folgendermaßen vor:

Fügen Sie via Kontextmenübefehl Schlüssel einfügen [Insert key] einen neuen Schlüssel Attr_Prefix_01 ein. Der Schlüsselwert ist das Präfix.

Speichern Sie die Einstellungen in PARTadmin.

Exportieren Sie ein Teil nach NX.

-> Nun werden alle PARTsolutions Attribute das Präfix enthalten (in obigem Beispiel ist dies "CNS_").
