3.1.9.2.1. Registerseite "Ansichten"

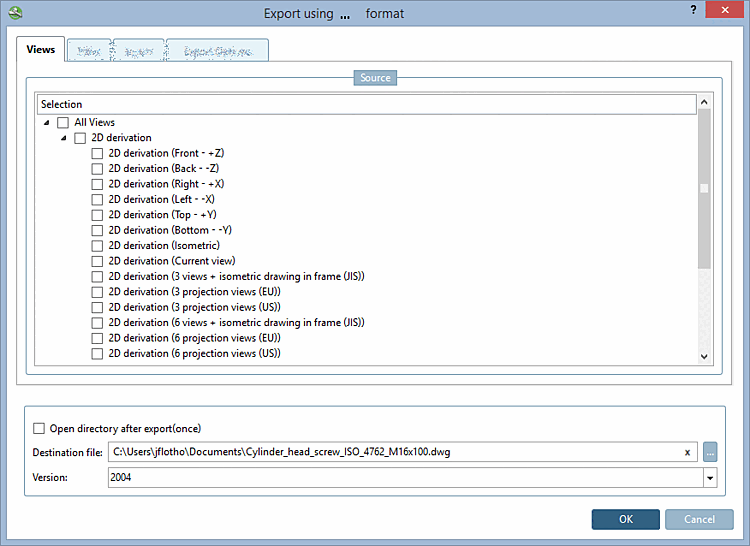

Registerseite "Ansichten [Views]"

Registerseite "Ansichten [Views]"

  • Detaillierte Informationen zur Option Verkürzte Ansicht [Shortened view] finden Sie unter Abschnitt 3.1.10.1.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “.

  • Quelle [Source]:

    Sie können alle aufgeführten Ansichten exportieren oder nur die speziell aktivierten. Wählen Sie einen Modus:

    • Aktives Fenster (2D-View)

    • Aktive 2D-Ableitung (...)

    • Alle Fenster [All windows] (alles, was unter Ansichten [Views] aufgeführt ist)

    • alle 2D-Ableitungen [All 2D derivations] (die unterhalb bei Ansichten [Views] aufgeführt sind)

    • alle Technischen Ansichten [all technical views]

    • Ausgewählte Ansichten [Selected views]

  • Ansichten [Views]:

    • Aktives Fenster (2D-View)

    • Aktive 2D-Ableitung (...)

    • Fenster (2D-View)

    • Fenster (Technische Ansicht (2D))

    • Verschiedene 2D-Ableitungen wie z.B. "3 Ansichten + Isometrie im Rahmen (DIN)" oder "Rechts"

    Sofern unter Quelle [Source] die Option Ausgewählte Ansichten [Selected views] selektiert wurde, können Sie unter Ansichten [Views] die gewünschten Ansichten per Auswahlkästchen aktivieren.

    Detaillierte Informationen zu den einzelnen Ansichten [Views] finden Sie unter Abschnitt 3.1.10.1, „ Dialogfenster "2D-Ansicht" “.
