Für das Mapping aus VDI 3805 Merkmalen sind die Shared Parameters in der Konfigurationsdatei ifrevit.cfg vorbereitet. Die Merkmale sind bereits strukturiert nach VDI-Blatt-Kategorien.

Sind also in der VDI-Klassifikation bestimmten Klassenmerkmalen Variablen/Werte zugewiesen, werden diese automatisch an Revits Shared Parameters übertragen.

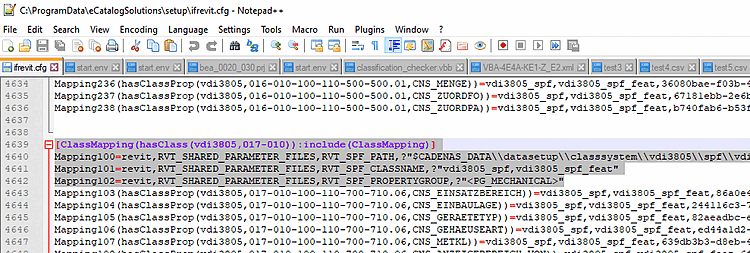

Jede Kategorie startet initial mit 3 Zeilen:

[ClassMapping(hasClass(vdi3805,017-010)):include(ClassMapping)]
Mapping100=revit,RVT_SHARED_PARAMETER_FILES,RVT_SPF_PATH,?"$CADENAS_DATA\\datasetup\\
 classsystem\\vdi3805\\spf\\vdi3805_017_$CADENAS_LANGUAGE.txt"
Mapping101=revit,RVT_SHARED_PARAMETER_FILES,RVT_SPF_CLASSNAME,?"vdi3805_spf,vdi3805_spf_feat"
Mapping102=revit,RVT_SHARED_PARAMETER_FILES,RVT_SPF_PROPERTYGROUP,?"<PG_MECHANICAL>"

Der Output in die rfa-Dateien funktioniert nur, wenn die benötigte VDI 3805 Klassifikation auf dem Client, der die rfa-Dateien generiert, verfügbar ist.

Das Mapping wird, abhängig von den Einstellungen in der Konfigurationsdatei ifrevit.cfg, on the fly ausgeführt während die rfa-Datei generiert wird.

Da das Mapping der Shared Parameters in ifrevit.cfg ausgeführt wird, wird keine Shared Parameter Klassifikation für VDI3805 benötigt.

Die benötigten GUIDs werden automatisiert generiert.
