8.4.9. Ableitung

In diesem Abschnitt finden Sie Erläuterungen zu den Einstellungsoptionen von Ableitung [Derivation] .

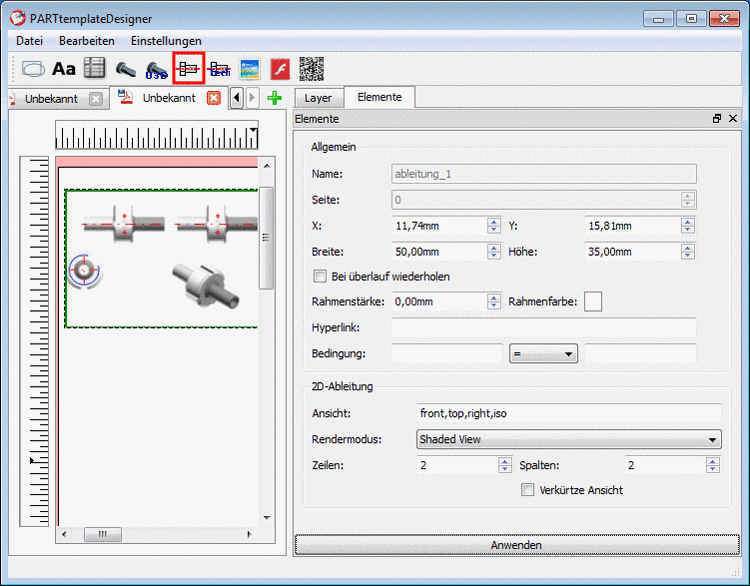

Ableitung [Derivation]

Ableitung [Derivation]

  • Allgemein [General]: Siehe Abschnitt 8.4.2, „Allgemeine Einstellungen“.

  • 2D-Ableitung [2D derivation]:

    • Ansicht [View]:

      Tragen Sie für die darzustellenden Ansichten kommasepariert die Schlüsselbegriffe im Eingabefeld ein:

      • left (links)

      • right (rechts)

      • top (oben)

      • bottom (unten)

      • front (vorne)

      • back (hinten

      • iso (isometrisch)

      • none (nichts)

        [Hinweis]Hinweis

        Verwenden Sie bitte den Platzhalter "none", um die gewählte Tabellenstruktur (siehe Einstellung Zeilen [Rows], Spalten [Columns]) zu füllen.

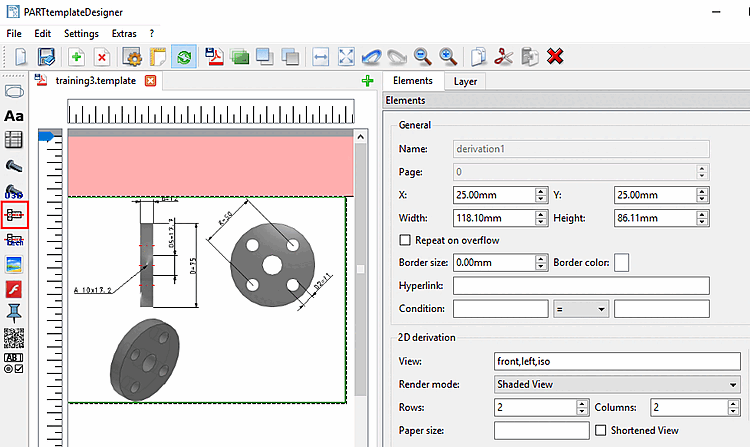

        Beispiele: Einstellung 2 Zeilen [Rows], 2 Spalten [Columns]

        • fronttop
          rightiso

        • fronttop
          rightnone

      [Hinweis]Hinweis

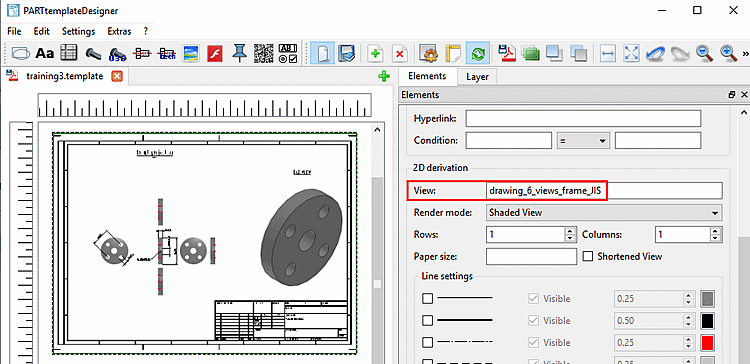

      Sie können auch den Namen eines DW-Templates eintragen.

      Beispiel: "3 Ansichten + Isometrie im Rahmen (DIN)"

      Beispiel: "3 Ansichten + Isometrie im Rahmen (DIN)"

      DW-Templates sind unter $CADENAS_SETUP/layouts/2dderivation abgespeichert.

      Den Templatenamen finden Sie im Block [Template] unter dem Schlüssel "name".

      [Template]
name=drawing_4_views_frame_DIN

      Siehe auch Abschnitt 7.11, „Dockingfenster "2D-Ableitung" - Eigene Kombinationsansichten (*.dw) erstellen “.

    • Rendermodus [Render mode]:

      • 2D-Derivation (Liniendarstellung [Line view]):

      • 2D-Derivation(shaded) (Linien + schattierte Darstellung [Lines + shaded view]):

      • Shaded View (Schattierte Ansicht [Shaded View]):

    • Zeilen [Rows] / Spalten [Columns]:

      Beispiel: Vorgabe 2 Zeilen [Rows], 2 Spalten [Columns]:

      fronttop
      rightiso

    • Verkürzte Ansicht [Shortened view]:

      Verkürzte Ansicht [Shortened view] ist ein spezielles Feature für Kataloge mit Teilen, die in der 2D-Ableitung aufgrund ihrer Proportionen schlecht aussehen könnten. Das passiert z.B. bei sehr langen Zylindern. Die 2D-Ableitung [2D derivation] würde dann mehr nach einer Linie als nach einem Zylinder aussehen.

      Sofern das Bauteil eine zusätzliche verkürzte Ansicht besitzt, wird das Element benützt.

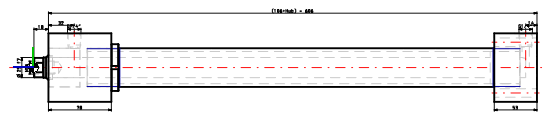

      Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] aktiviert

      Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] aktiviert

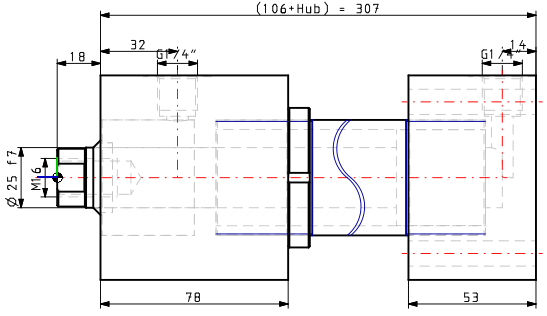

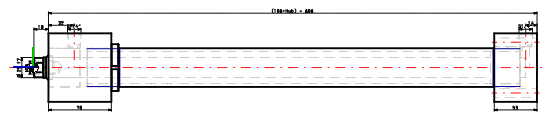

      Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] deaktiviert

      Beispiel: Auswahlkästchen Verkürzte Ansicht [Shortened view] deaktiviert

      Siehe auch Abschnitt 7.10.1.2.4, „ Alternative 2D-Größe / Zeichnungsansicht auf Blatt optimieren “ und Abschnitt 5.10.1, „ 2D-Ableitung: Alternative 2D Größe (verkürzt) “.
