7.6.2.9.2. Sweeps mit Verlaufs-Kurve erstellen
7.6.2.9.2.2. Variante 2: Verlaufs-Kurve und Querschnitt-Sketch separat erstellt
Zurück  Weiter
7.6.2.9.2.2. Variante 2: Verlaufs-Kurve und Querschnitt-Sketch separat erstellt

Voraussetzung: Verlaufs-Kurve und Querschnitts-Sketch sind bereits vorhanden.

  1. Selektieren Sie sowohl die Guiding curve als auch den Querschnitt-Sketch.

    [Hinweis]Hinweis

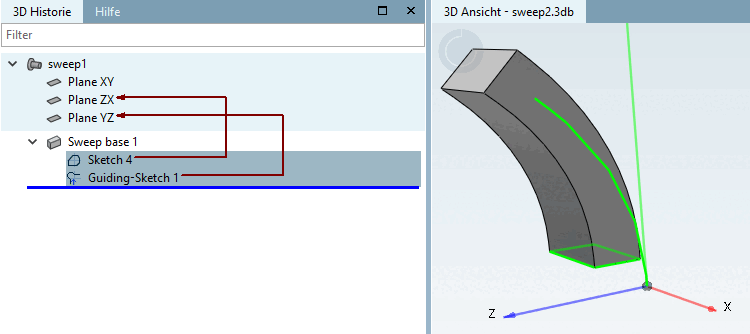

    Die Musterursprünge von Querschnitt-Sketch und Verlaufs-Kurve müssen in derselben Ebene liegen, aber nicht unbedingt übereinander.

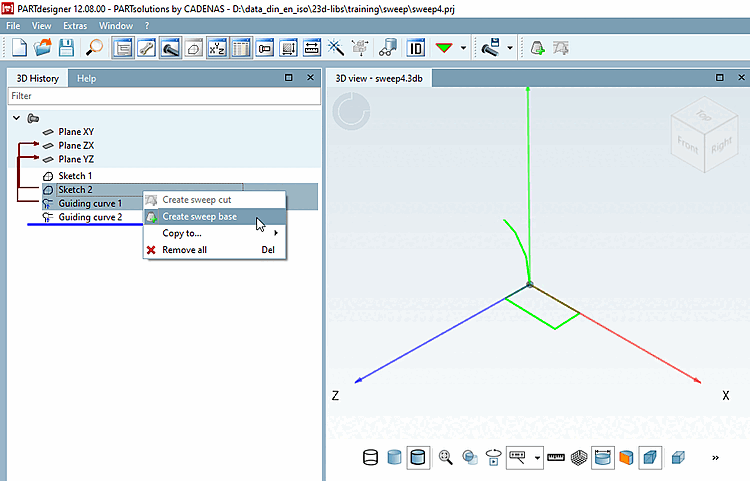

  2. Klicken Sie auf den Kontextmenübefehl Basis Verlauf erstellen [Create sweep base].

    -> Die Registerseite Basis Verlauf [Sweep base] wird geöffnet.

    Sofern andere Verlaufs-Kurven vorhanden sind, können Sie diese im Listenfeld unter Skizze mit Verlauf wählen [Select guiding curve] auswählen.

  3. Bestätigen Sie mit OK.

    -> Der Sweep wird erstellt.

Alternativ kann anfangs auch nur der Querschnitt-Sketch selektiert werden und dann auf der Registerseite Basis Verlauf [Sweep base], im Listenfeld die entsprechende Verlaufs-Kurve (sofern mehrere zur Verfügung stehen).
