12.2. Wie kann ich das gewählte CAD Modell herunterladen und ins CAD-System importieren?

  1. Bestimmen Sie unter Formate -> Formate hinzufügen mindestens 1 Format in der Rubrik Download. Die Anzeige erfolgt unter Ihre Auswahl.

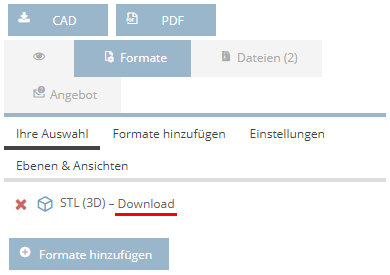

    Beispiel: Auswahl von STL (3D)

    Beispiel: Auswahl von STL (3D)

  2. Stellen Sie sicher, dass das gewünschte Teil in der Tabellenansicht (und bei vorhandenen Wertebereichsfeldern zusätzlich in der Variablenansicht) spezifiziert ist.

  3. Klicken Sie auf CAD bzw. Generiere CAD MODELL.

    Sobald die Generierung abgeschlossen ist, werden die gewünschten Formate gepackt im zip-Format zum Download bereitgestellt.

  4. Klicken Sie unter Dateien -> Vorbereitete Dateien auf Download oder das Icon daneben.

    ➝ Es werden Optionen zum Öffnen oder Speichern der zip-Datei angezeigt.

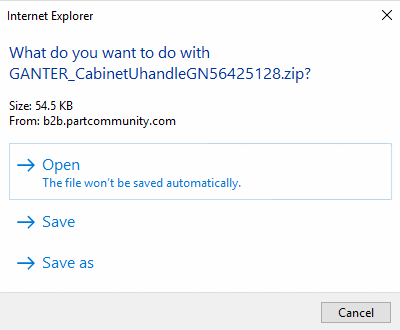

    Beispielhaft Anzeige der Optionen bei Internet Explorer

    Beispielhaft Anzeige der Optionen bei Internet Explorer

  5. Zwischenspeichern Sie die zip-Datei an einen beliebigen Ort.

  6. Entpacken Sie die Dateien mit WINZIP oder einem ähnlichen Programm.

  7. Importieren Sie die Datei (Dateien) in Ihr CAD-System.
