1.10.1.3.2.21. Sketcher: Konturoffset unterstützt in Sketchen

Das Werkzeug Konturoffset [Contour offset] erzeugt ein Duplikat der Kontur mit einem Skalierungsfaktor. Tragen Sie im Dockingfenster Element editieren [Edit element] einfach den gewünschten Abstand [Distance] zur Originalkontur ein. (Feature nur zu Demozwecken, nicht freigegeben.)

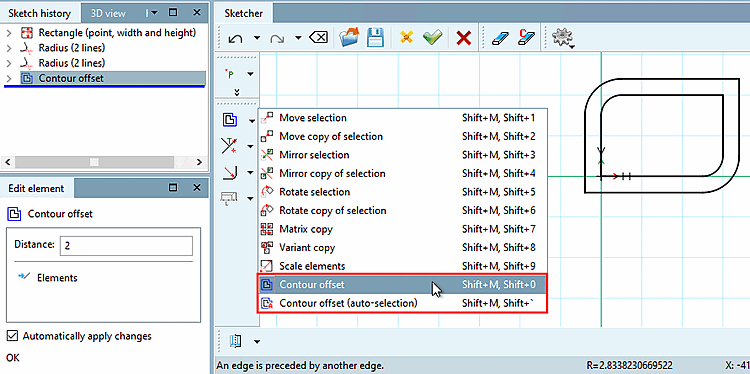

Konturoffset [Contour offset] Ergebnis

Konturoffset [Contour offset] Ergebnis

Einschränkungen

  • Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.

  • Konturoffset [Contour offset] unterstützt keine Ellipsen und elliptische Bögen.
