Suchvorlage: In der Regel belassen Sie die Einstellung Standard-Suche.

Größenabhängig: Wenn die Option Größenabhängig nicht aktiviert ist, erhalten Sie evtl. hohe geometrische Ähnlichkeiten, auch bei Teilen, die sich stark hinsichtlich ihrer Größen unterscheiden.

Gespiegelte Teile filtern: Wenn Sie die Option aktivieren, werden gespiegelte Teile herausgefiltert.

Beispiel: Gespiegelte Teile

Consider Feature Similarity: Wenn Feature-Ähnlichkeiten berücksichtigt werden, sinkt bei Abweichungen die Ähnlichkeit stark.

Beispiel: Zweimal derselbe Flansch. Der eine hat aber doppelt so viele Löcher. Dann wird bei aktivierter Option eine wesentlich geringere Ähnlichkeit herauskommen als ohne.

Suche in: Optional können Sie die durchsuchten Verzeichnisse einschränken. (Default ist Suche in allen Katalogen Klassifikationen.)

Suche nach: Suchen Sie nach Teilen und Teilefamilien oder nur nach Teilen. (Vgl. Abschnitt 3.1.6.7.1, „Anzeigemodus“).

Mindestähnlichkeit

Maximale Anzahl der Suchergebnisse:

Popup schließen nach: Stellen Sie mittels Pfeiltasten die gewünschte Sekundenzahl ein, nach der das Popup-Fenster schließen soll.

Teile öffnen in

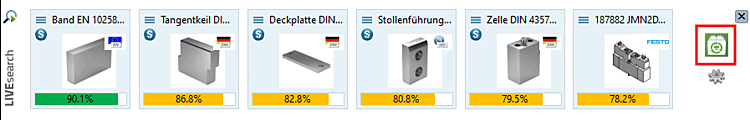

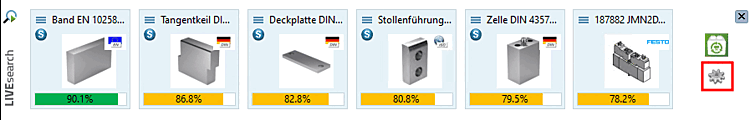

Je nach Einstellung werden Ergebnisse in PARTdataManager oder Seamless geladen. Sie erkennen die Auswahl am entsprechenden Button rechts im LIVEsearch-Dialog.

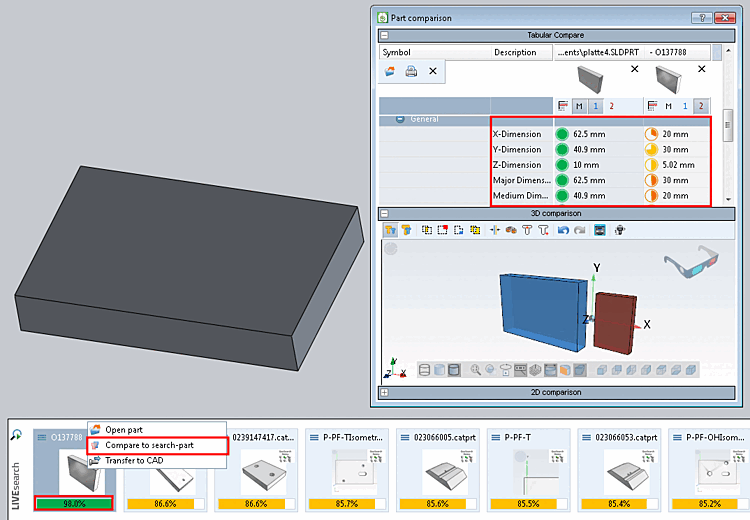

Bestes Ergebnis automatisch im Bauteilvergleich aktualisieren:

Das Arbeiten mit dem Bauteilvergleich hat den Vorteil, dass Sie bei allen Änderungsschritten am Modell sofort das aktuell beste Vergleichsteil sehen. Im Bauteilvergleich sehen Sie zusätzlich auch die topologischen Werte.^[23]

Das blau dargestellte Teil ist das Suchteil (aktuell im CAD fokussiertes Teil), das rot dargestellte Teil das beste Vergleichsteil.

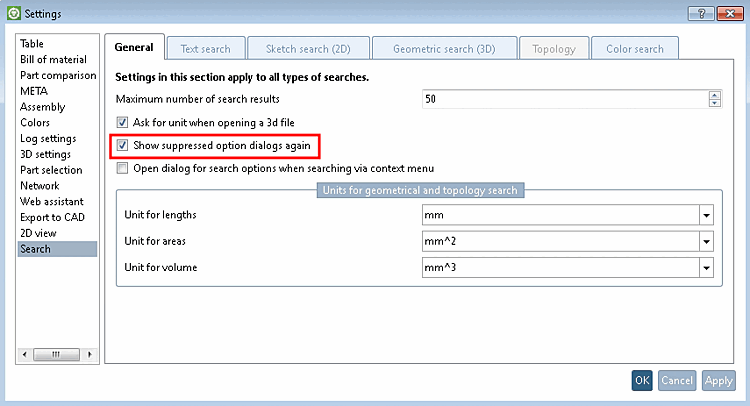

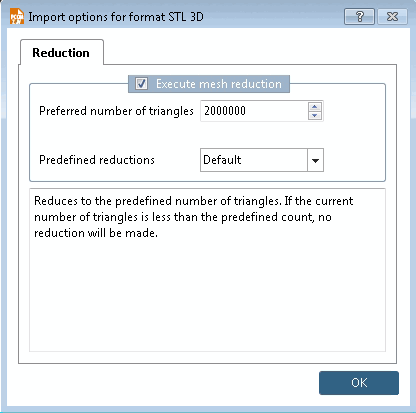

Hinweis Sobald ein Teil in den Bauteilvergleich geladen wird, öffnet sich ein Dialogfenster mit Import-Optionen. Import-Optionen für Format ...... In der Regel setzen Sie die Einstellungen nur einmalig. Aktivieren Sie danach die Option Den Dialog für dieses Format nicht mehr anzeigen. Wenn Sie allerdings den unterdrückten Dialog doch wieder aufrufen möchten, aktivieren Sie im PARTdataManager unter Extras -> Einstellungen... -> Suche Menü -> Registerseite Allgemein die Option Beim Öffnen einer 3D-Datei unterdrückte Optionendialoge wieder anzeigen.
