Alles fangen

Die Darstellung wird im Fenster mittig eingepasst.

Vergrößerungsglas

Das Vergrößerungsglas ermöglicht die Betrachtung von Details am Bauteil.

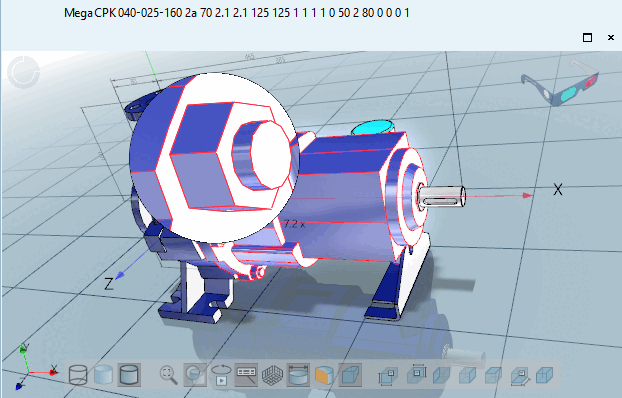

Vergrößerungsglas eingeschaltet

	Hinweis
	Für die Steuerung des Vergrößerungsglases gelten dieselben Regeln wie im 3D-Fenster allgemein. Beispielsweise können Sie mit gehaltener linker und rechter Maustaste das Vergrößerungsglas über dem Bauteil bewegen. Mit dem Mausrad können Sie innerhalb des Vergrößerungsglases zoomen.

Animation

Die Animation (Bauteil rotierend) wird ein- oder ausgeschaltet.

	Hinweis
	Mit Klick auf eine beliebige Stelle neben der Werkzeugleiste wird die Animation ebenfalls ausgeschaltet.

Texte und Klassen zeigen

Mit dem Befehl Texte und Klassen zeigen können Sie diese in der 3D Ansicht ein- und ausblenden.

Zum Erstellen von Texten und Klassen finden Sie weiterführende Informationen unter Abschnitt 5.12.9, „Publizierte Elemente erstellen (Anfügepunkte klassifizieren)“.

Messen

Siehe Abschnitt 7.7.3.1, „Messen von 3D-Teilen“.

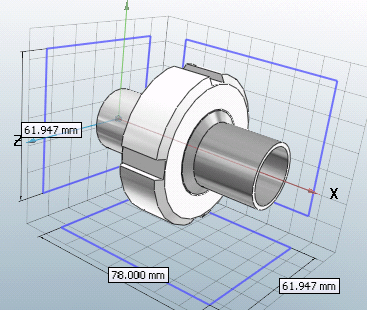

Messraster anzeigen

Wenn Sie im Kontextmenü des 3D-Fensters den Menüpunkt Messraster aktivieren, werden die Maximalmaße angezeigt.

Bemaßungen anzeigen

Siehe Abschnitt 3.1.7.6.5, „Bemaßungen anzeigen“ in PARTsolutions - Handbuch für Anwender.

Schnittebene definieren...

Siehe Abschnitt 3.1.7.6.7, „Schnittebene definieren...“ in PARTsolutions - Handbuch für Anwender.

Perspektivische Projektion, Ansicht Vorne (Z), Ansicht Hinten (-Z), Ansicht Links (-X), Ansicht Rechts (X), Ansicht Oben (Y), Ansicht Unten (-Y), Isometrische Ansicht

Sofern für eine Ansicht herstellerseitig Bemaßungen erstellt wurden und Bemaßungen anzeigen aktiviert ist, wird ein Icon mit Bemaßungslinien angezeigt. Siehe hierzu unter Abschnitt 3.1.7.6.5, „Bemaßungen anzeigen“ in PARTsolutions - Handbuch für Anwender.

Rot/Cyan

Darstellung des Bauteiles in plastischer 3D-Voransicht. Der dreidimensionale Effekt tritt nur bei Verwendung einer Rot-Cyan–Brille auf!

Das gewählte Teil wird zur Steigerung des plastischen Effektes fluchtend dargestellt. Der Hintergrund wird automatisch abgedunkelt. Die Option Rot/Cyan-Effekt ist unabhängig vom Darstellungsmodus (Linien, Verdeckte Kanten, Schattiert, usw.) anwendbar.
