Mit der Funktion
Verrundung an 2 Elemente
können Sie zwischen zwei Elementen eine Verrundung
erstellen. Wenn Sie aber mehrere Ecken eines Polygons auf einmal verrunden
möchten, sind Sie mit der neuen Funktion Radien anfügen schneller.

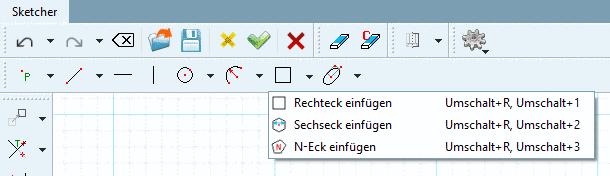

Voraussetzung: Rechteck, Sechseck und N-Eck (nicht bei Vielecken aus manuell zusammengesetzten Linien)

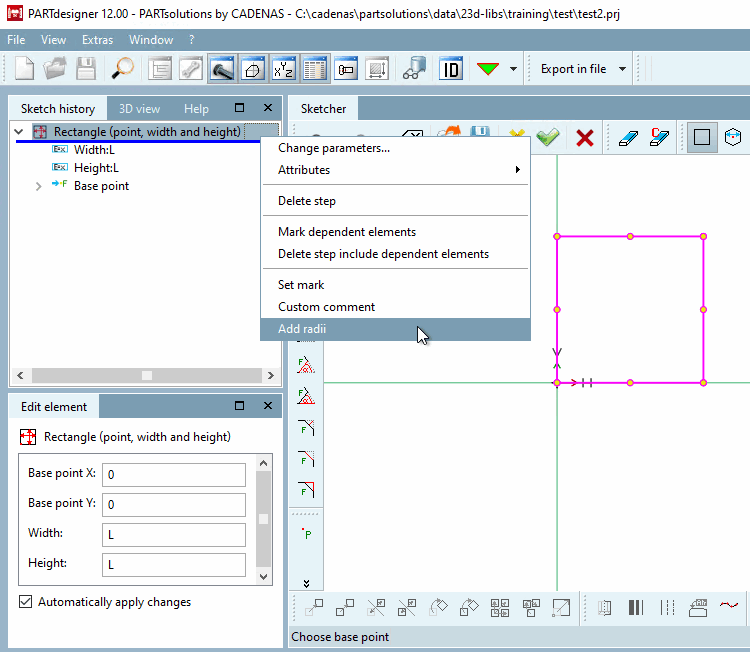

Selektieren Sie das zu verrundende Objekt in der Sketch Historie.
Geben Sie den gewünschten Radius ein und bestätigen Sie mit . Sie können einen frei definierten Wert eingeben oder eine Tabellenvariable.

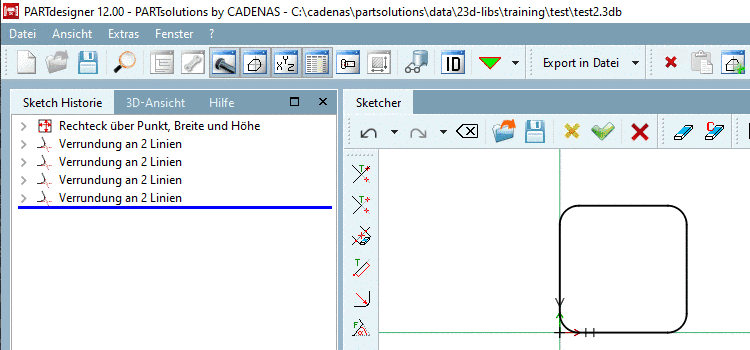

-> Die Verrundungen werden im Sketcher eingefügt.

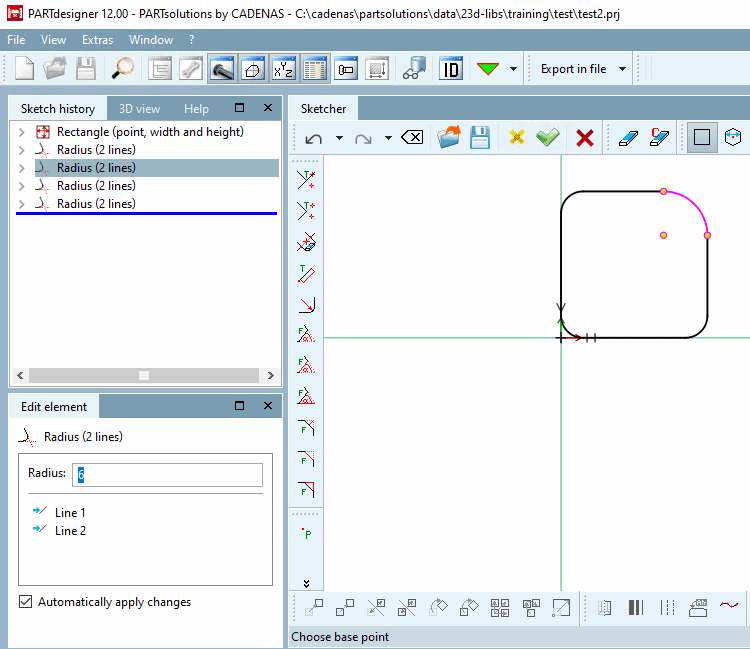

-> Außerdem werden die einzelnen Verrundungselemente in der Sketch Historie angelegt. Sie entsprechen den mit der Funktion Verrundung an 2 Elemente

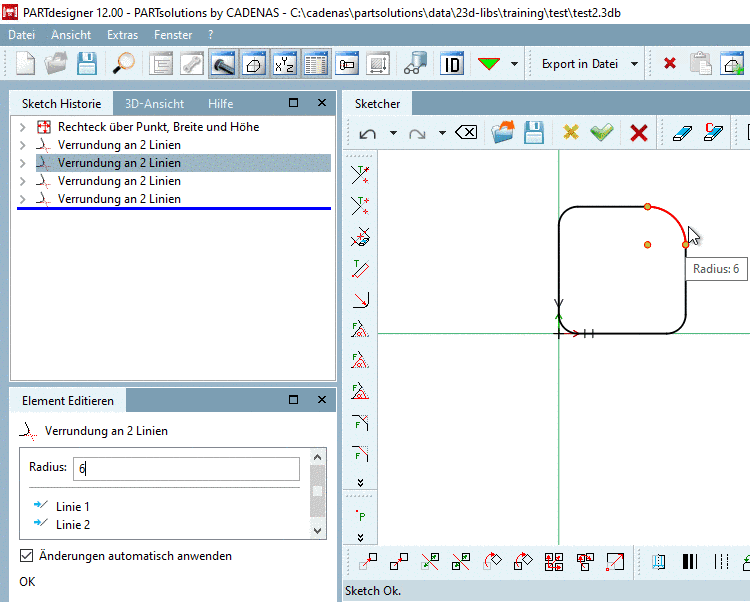

erstellten.Sie können nun in der Folge auch Veränderungen an einzelnen Verrundungen (oder auch mehreren) vornehmen. Selektieren Sie die gewünschten in der Sketch Historie oder im Sketcher.
