6.1.3.2. Interne Behandlung von Varianten

Die folgende Abbildung zeigt ein Bauteil mit Wertebereichen (Halbzeug) im PARTdataManager. Verschiedene Längen bekommen eine eigene ERP-Nummer. Außerdem wurden verschiedene Werkstoffe verwendet und eine "echte" geometrische Variante für die Variable "B" gesetzt.[10], [11]

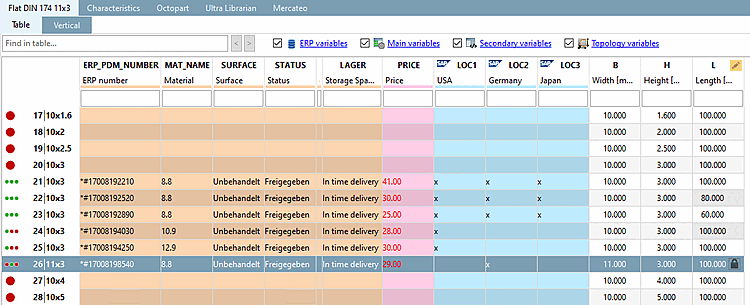

Verschiedene Arten von Varianten im PARTdataManager

Verschiedene Arten von Varianten im PARTdataManager

Die folgende Abbildung zeigt, wie die Varianten im PARTlinkManager abgebildet werden.

Alle Zeilen basieren auf derselben Zeilen ID und unterscheiden sich in der Zeilen subID. "Echte" Varianten (Änderung in einem NICHT-Wertebereichfeld) haben in der Spalte Variante den Eintrag 1.

Verschiedene Arten von Varianten im PARTlinkManager

Verschiedene Arten von Varianten im PARTlinkManager

Die Tabelle erläutert die Unterschiede im Einzelnen:

Zeilen IDZeilen subIDVarianteVariantentyp (Erläuterung)
18000Der erste Eintrag; keine Änderung im Wertebereichsfeld; {L=100}
18010

Geänderter Wert im Wertebereichsfeld:

Unterscheidet sich von Zeilen subID=0 durch einen anderen Wert im Wertebereichsfeld.

Im PARTlinkManager in der Spalte PSOL Kennung erscheint abweichend {L=80}

18020

Geänderter Wert im Wertebereichsfeld:

Unterscheidet sich von Zeilen subID=0 durch einen anderen Wert im Wertebereichsfeld

Im PARTlinkManager in der Spalte PSOL Kennung erscheint abweichend {L=60}

18030

Geänderter Wert in ERP-Spalte:

Unterscheidet sich von Zeilen subID=0 durch einen anderen Wert in einer ERP-Spalte.

Im PARTlinkManager in der Spalte MAT_NAME erscheint abweichend 10.9.

18040

Geänderter Wert in ERP-Spalte:

Unterscheidet sich von Zeilen subID=0 durch einen anderen Wert in einer ERP-Spalte.

Im PARTlinkManager in der Spalte MAT_NAME erscheint abweichend 12.9.

18051

Geänderter Wert eines NICHT-Wertebereichsfeldes:

Unterscheidet sich von Zeilen subID=0 durch eine Änderung eines NICHT-Wertebereichsfeldes.

Die Spalte Variante erhält den Wert '1'.

Im PARTlinkManager in der Spalte PSOL Kennung erscheint abweichend {B=11}.



[10] Ob für verschiedene Längen eine eigene Nummer verwendet werden soll, wird administrativ unter PARTadmin -> Kategorie -> Konfigurationsdateien -> $CADENAS_SETUP -> plinkcommon.cfg -> Block PARTdataManager -> Schlüssel LockDimRange=0/1 festgelegt. Im Beispiel ist LockDimRange=1 gesetzt.

Detaillierte Informationen hierzu finden Sie unter Abschnitt 4.17.1, „Dimensions-Merkmal pinnen an/aus / plinkcommon.cfg -> Block [PARTdataManager] -> Key "LockDimRange"“ in PARTsolutions - Handbuch für Administration.

[11] Ein Beispiel zum Einlesen von Varianten mit PARTdataCenter finden Sie unter Abschnitt 1.1.5, „Abmessungssuche - Automatische Zuweisung anhand Standardangaben wie Normnummer, Abmessung, Material, etc.“ in PARTwarehouse - Handbuch.
