2.1.1.2.3. Elektro-Klassifikation: Neue Merkmale "Connector Polarization" und "Connector Coding"

Mit V11 SP12 sind für die Elektro-Klassifikation in der Klasse Connector [CNSELEK|4] die beiden Merkmale Connector Polarization und Connector Coding hinzugekommen. Diese unterstützen ein schnelles Erkennen, welche Steckverbinder kompatibel sind und damit eine fehlerfreie Paarung (männlich/weiblich).

Die Merkmale werden in PARTproject, im Dialog Class variables gesetzt. Der Eintrag kann in freier Form erfolgen, da hersteller- und bauteilabhängig eine große Bandbreite an Möglichkeiten besteht.

  • Connector Polarization: Polarisierung erfolgt beispielsweise durch die Form an sich oder durch Aussparungen und Codiernasen.

    Beispiel: Aussparung und Nase

    Beispiel: Aussparung und Nase

  • Connector Coding: Bei gleichen oder ähnlichen Steckern können beispielsweise durch einen Kodierstift bestimmte Paarungen unmöglich gemacht werden.

    Beispiel Kodierstift, der bestimmte Anschlussoptionen ausschließt

    Beispiel Kodierstift, der bestimmte Anschlussoptionen ausschließt

Beispiel mit Merkmal Connector Polarization: Der Wert wird über eine Tabellenvariable gesteuert.

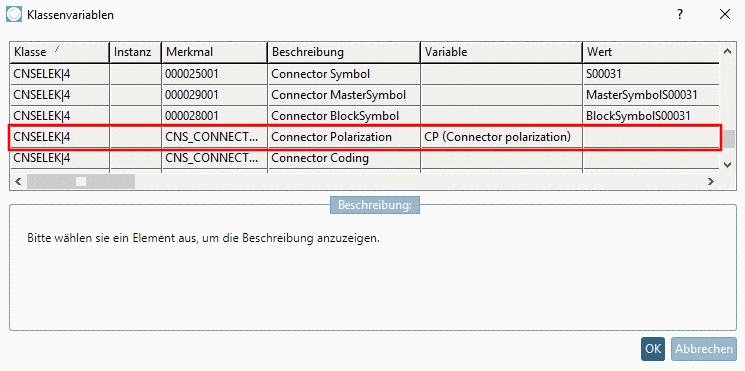

Beispiel: PARTproject -> Class variables

Beispiel: PARTproject -> Class variables

Beispiel: Ergebnis in PARTdataManager

Beispiel: Ergebnis in PARTdataManager

Weitere Details zu Steckern finden Sie unter Abschnitt 5.12.12.3.4, „Klassifikation von Steckern“ in eCATALOGsolutions - Handbuch.
