Mit V11 SP12 gibt
es die Möglichkeit die Sortierreihenfolge der Variablen, so wie sie in der
Sachmerkmalstabelle angezeigt werden sollen, explizit festzulegen. Hierfür
enthält die Konfigurationsdatei vdi3805import.cfg nun den Schlüssel
"_SORT". Sie finden diese nach dem ersten Lauf des Wizards unter $CADENAS_USER/vdi.
Die Blocknummern in der Konfigurationsdatei entsprechen den Blattnummern. Also z.B. bei Blatt 20 ist der Block 20 relevant.
Konfigurationsdatei
vdi3805import.cfg, Auszug Block 20[20] _PATH=$SA010ID02./$SA100ID04./$SA110ID04. _NAME=Speicher und Durchlauferhitzer _SORT=SA010ID05, SA010ID04, SA010ID03, SA810ID03, SA810ID04, SA810ID06, SA810ID10, SA700ID04,
SA100ID04, SA110ID04, SA200ID03, SA300ID03, SA400ID03, SA450ID03, SA500ID03, SA550ID03,
SA700ID06, SA700ID07, SA700ID08, SA700ID09, SA700ID04
SA010ID03={"desc":{"deu":"Ausgabedatum (Monat) der Richtlinie","eng":"Issue date (month) ...
SA010ID04={"desc":{"deu":"Herstellername","eng":"Manufacturer’s name"}}
SA010ID05={"desc":{"deu":"Revisionsdatum der Datei","eng":"Revision data of the file"}}
#SA010ID06={"desc":{"deu":"Webadresse des Herstellers","eng":"Manufacturer’s web address"}}
#SA010ID07={"desc":{"deu":"Kommentarfeld","eng":"Comment"}}
...Sie finden die Blattnummer in PARTproject anhand der Indexstruktur.
Außerdem finden Sie die Blattnummer auch in der VDI- oder PDT-Datei ganz am Anfang.
Siehe folgendes Beispiel einer VDI-Datei:
010;20;200602;Company 08/2015;20150810;Company.de;Armaturen aus Rotguss und Edelstahl,
Revision by www.....de, Stand 01/2015;;;;;;DEU;DE;
100;5;5;Durchflusstrinkwassererwärmer;;;20120405;
110;1;1;Heizwasser;;;20120405;
200;4;nicht rostender Stahl;
300;3;wandhängend;
400;1;Geschlossen/druckfest;

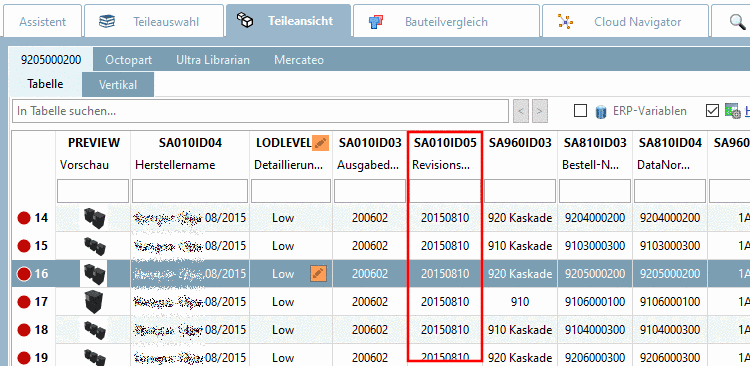

450;1;monovalent;Wenn "_SORT" alle Variablen enthält, wird die Reihenfolge in der Sachmerkmalstabelle entsprechend abgebildet.
Enthält "_SORT" nur eine Auswahl von Variablen, erscheinen diese am Anfang, der Rest folgt dahinter.
Schlüssel, die nicht sichtbar sein sollen, können mit "#" auskommentiert werden.
Wenn Sie nur die Sortierung ändern, können Sie unter Modus auch die Option Geometrie überspringen wählen.
[20] _PATH=$SA010ID02./$SA100ID04./$SA110ID04. _NAME=Speicher und Durchlauferhitzer _SORT=SA010ID04,SA010ID03,SA010ID05 SA010ID03={"desc":{"deu":"Ausgabedatum (Monat) der Richtlinie","eng":"Issue date (month) ... SA010ID04={"desc":{"deu":"Herstellername","eng":"Manufacturer’s name"}} SA010ID05={"desc":{"deu":"Revisionsdatum der Datei","eng":"Revision data of the file"}} #SA010ID06={"desc":{"deu":"Webadresse des Herstellers","eng":"Manufacturer’s web address"}} #SA010ID07={"desc":{"deu":"Kommentarfeld","eng":"Comment"}}
[20] _PATH=$SA010ID02./$SA100ID04./$SA110ID04. _NAME=Speicher und Durchlauferhitzer _SORT=SA010ID05,SA010ID04,SA010ID03 SA010ID03={"desc":{"deu":"Ausgabedatum (Monat) der Richtlinie","eng":"Issue date (month) ... SA010ID04={"desc":{"deu":"Herstellername","eng":"Manufacturer’s name"}} SA010ID05={"desc":{"deu":"Revisionsdatum der Datei","eng":"Revision data of the file"}} #SA010ID06={"desc":{"deu":"Webadresse des Herstellers","eng":"Manufacturer’s web address"}} #SA010ID07={"desc":{"deu":"Kommentarfeld","eng":"Comment"}}
Details finden Sie unter Abschnitt 5.8.2.1.15.32, „VDI 3805 Importer“ in eCATALOGsolutions - Handbuch.
