Mit dem Verbindungspunkte Wizard können Sie mittels der Funktionen Erzeuge Cp (Strg+C) (für ein einzelnes Feature), Erzeuge Cp (Alle) (Strg+A) (für alle identischen Features) oder Als Vorlage speichern (Strg+S) automatisiert Anfügepunkte auf Features setzen.

Außerdem haben Sie die Möglichkeit mittels der Funktionen Erzeuge BoundingBox Cp (Strg+B) und BBox als Vorlage speichern einen Anfügepunkt an einer Ecke der BoundingBox zu platzieren. Siehe hierzu auch Abschnitt 5.12.12.1, „Bauteil ausrichten“ in eCATALOGsolutions - Handbuch.

Neu hinzugekommen mit V11 SP12 ist die Möglichkeit auf Projektebene den Wizard aufzurufen, was erspart ein Projekt aus einer langen Liste heraussuchen zu müssen.

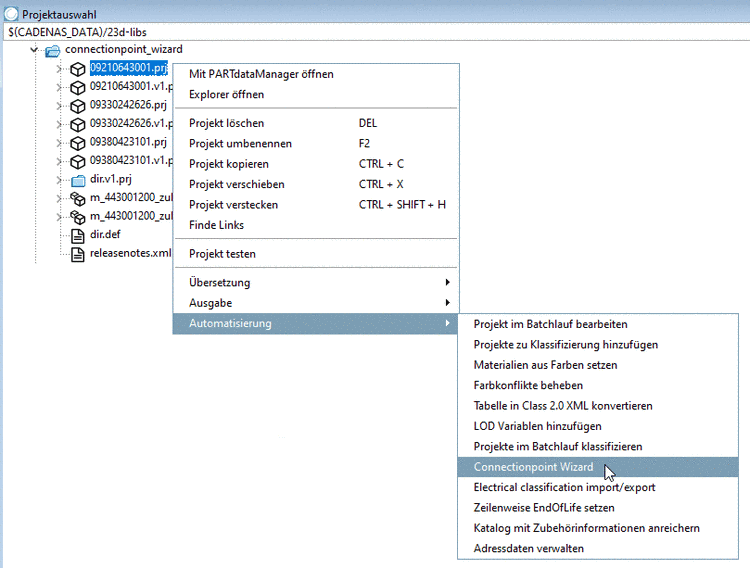

Selektieren Sie ein Projekt und rufen Sie unter Automatisierung den Kontextmenübefehl Connectionpoint Wizard auf.

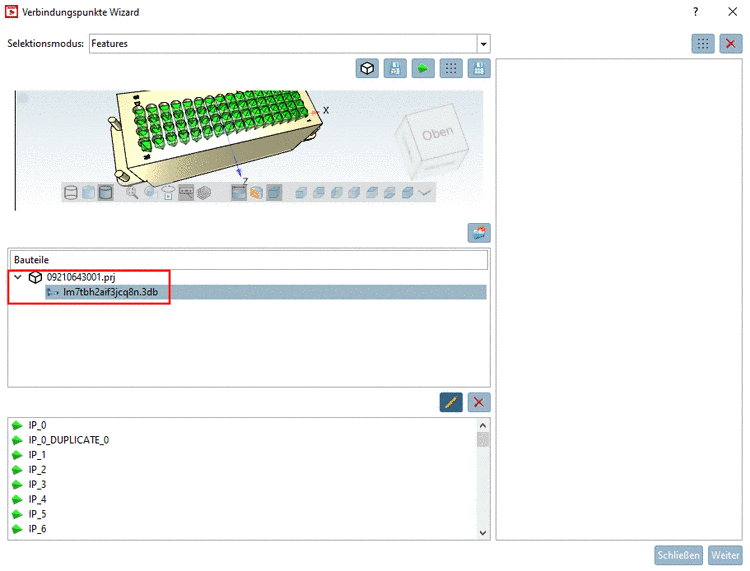

-> Unter Bauteile wird nur dieses eine Projekt angezeigt.

Details finden Sie unter Abschnitt 5.12.12.16.1, „Connectionpoint Wizard“ in eCATALOGsolutions - Handbuch.

Voraussetzung für die Verwendung des Moduls und die Anzeige des Kontextmenübefehls ist, dass die Dateien cpwizard.cfg und cpwizard.vbb unter $CADENAS/libs/all/plugins liegen.
