2.1.1.4.1. Unterstützung für Multiport (Mehrfachanschluss) Terminals

Mit V11 SP11 unterstützt NX Routing Electrical das Gruppieren mehrerer Terminals (Pins) in einem Multiport.

Wenn Electrical Routing aktiviert ist, überprüft die Schnittstelle das CNS_CON_GR Anfügepunktattribut und gruppiert Ports, die denselben Attributwert teilen.

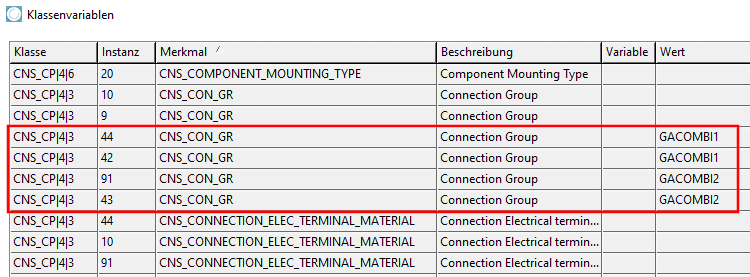

PARTproject -> Klassenvariablen

PARTproject -> Klassenvariablen

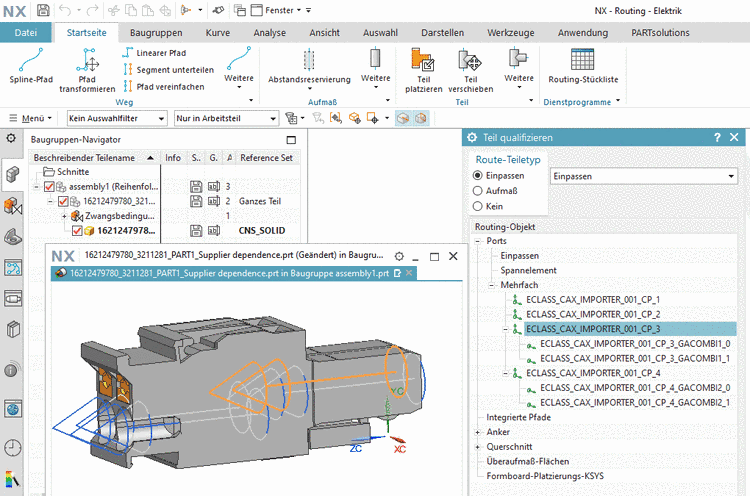

NX: Exportiertes Bauteil mit Multiports (Mehrfachanschlüssen)

NX: Exportiertes Bauteil mit Multiports (Mehrfachanschlüssen)

Details finden Sie unter Abschnitt 5.12.12.20, „NX: Routing Electrical“ in eCATALOGsolutions - Handbuch.
