7.9.3.14.5. Attribute -> Polyline

[Hinweis]Hinweis

Nur im Zeichnung-Modus verfügbar.

  • Polyline einfügen

    Folgt...

  • Polyline aufbrechen

    Polylines, wie sie beispielsweise beim Schnitt zweier Zylinder entstehen, werden durch diese Funktion in „berechenbare“ Einzelsegmente (Kreisbögen, Ellipsen, etc.) zerlegt.

    Als Gruppe von Einzelsegmenten kann die Polyline dann bearbeitet bzw. getrimmt und auch mit „erkennbaren“ Eigenschaften an ein CAD-System übergeben werden.

    Im Beispiel rechts (Ausschnitt stark vergrößert) kann die Polyline z.B. per Element zwischen 2 Punkten aufbrechen erfasst und gestutzt werden.

  • Zeichnung skalieren

    Nach Klick auf das Icon Zeichnung skalieren öffnet sich das gleichnamige Dialogfenster.

    Geben Sie im Eingabefeld Wert den gewünschten Skalierungsfaktor ein.

    Aktivieren Sie optional Variable SCALE anlegen.

    Bestätigen Sie mit Ok.

    -> Die Zeichnung wird skaliert und das Dockingfenster Element editieren geöffnet.

    Beispiel:

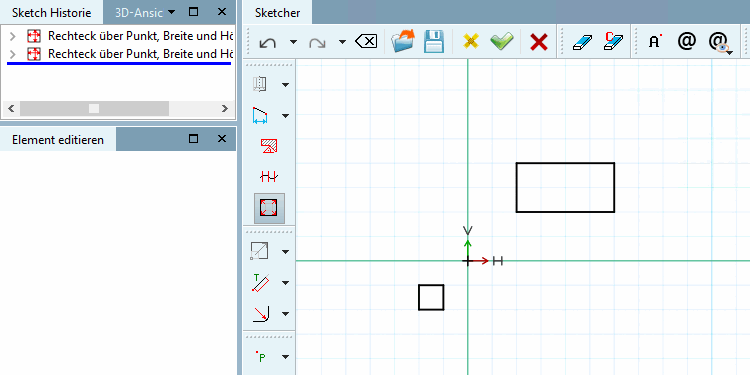

    Originalzeichnung

    Originalzeichnung

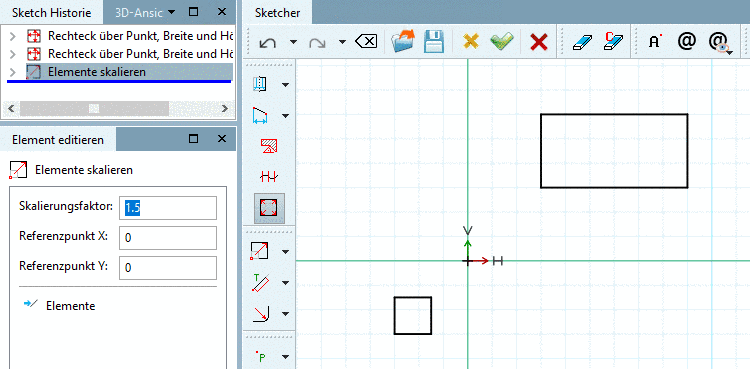

    Zeichnung skaliert mit Skalierungsfaktor 1.5

    Zeichnung skaliert mit Skalierungsfaktor 1.5

    Im Dockingfenster Element editieren können Sie den Skalierungsfaktor und Referenzpunkt X / Referenzpunkt Y anpassen.

    • Skalierungsfaktor: Werte > 1 vergrößern das Ursprungselement bzw. die Ursprungselemente, Werte < 1 verkleinern

    • Referenzpunkt X / Referenzpunkt Y: Standardmäßig ist das Nullpunkt Referenzpunkt; Sie können aber einen beliebigen Referenzpunkt wählen.
