Die
Suchergebnisse einer Topologiesuche
erscheinen wie üblich auf der entsprechenden Registerseite. Der Reiter zeigt
das entsprechende Symbol
.

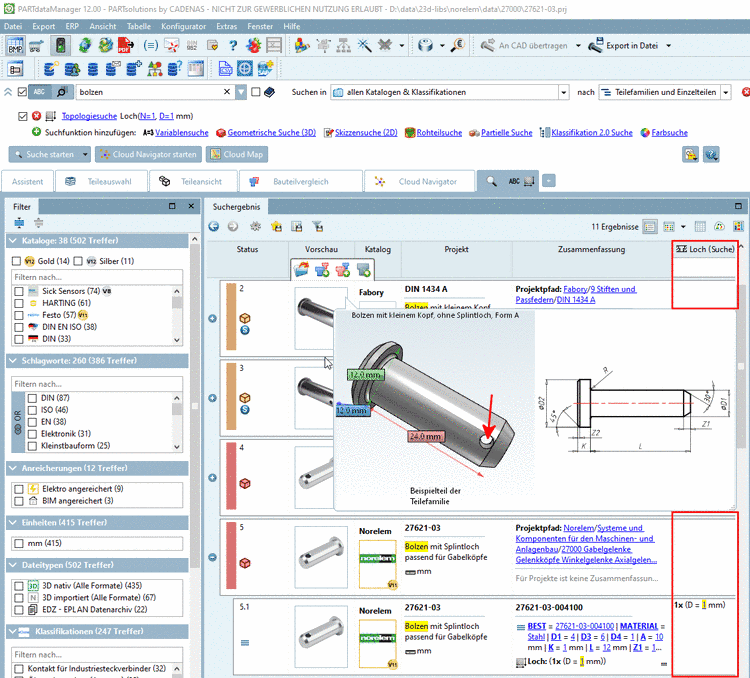

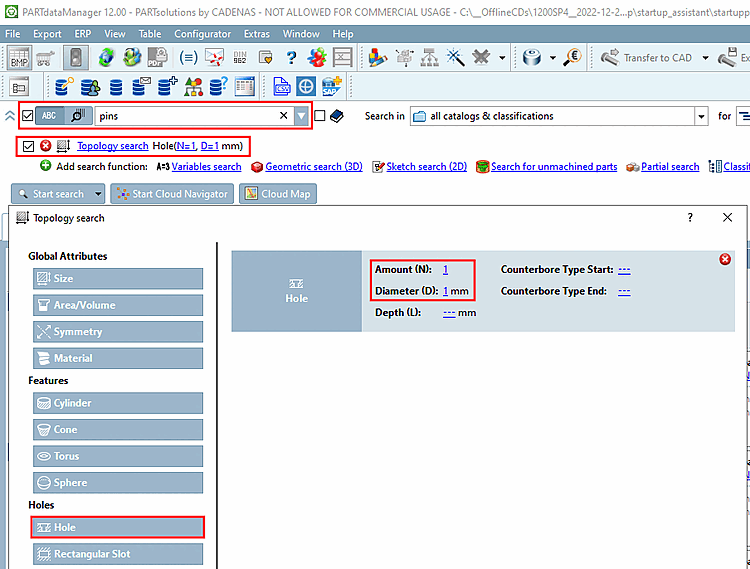

Die folgenden
Abbildungen zeigen die Ergebnisse einer Kombinationssuche nach
"Bolzen" (Volltextsuche
) und dem topologischen Feature Loch.
Bei einer Topologiesuche werden die gefundenen Werte farbig markiert in jeweils eigenen Tabellenspalten angezeigt.
Tabellenspalten zu gesuchten topologischen Eigenschaften werden automatisch angezeigt (müssen aber evtl. nach vorne sortiert werden).
Features wie Zylinder, Kegel, etc., nach denen in der Topologiesuche gesucht wurde, werden im Tooltip der Suchergebnisse und in der 3D-Ansicht farbig markiert.
Per Default ist die Anzeige der topologischen Informationen im Bauteilvergleich ausgeschaltet. Wenn aber Suchergebnisse einer Topologiesuche geöffnet werden, dann sind die topologischen Merkmale unter Tabellarischer Vergleich bereits gekennzeichnet, die entsprechenden Auswahlkästchen bereits selektiert und die entsprechende Information im 3D-Vergleich ebenfalls angezeigt.
