2.7.3.5. Clustering-Ergebnis durchsuchen und analysieren

2.7.3.5.2. Prüfstatus filtern und analysieren

Zweck

Sie grenzen ein Clustering-Ergebnis auf bestimmte Prüfstatus ein und werten die Statusverteilung aus, ohne einen Teilestatus zu ändern.

Voraussetzungen

Das angemeldete Konto benötigt clustering-view.
Ein abgeschlossenes, gespeichertes Clustering mit Teilen im Status „Open“, „To check“ und „Done“ ist verfügbar.

Vorgehen

Der Statusfilter hat unabhängige Schalter für „Open“, „To check“ und „Done“. Mehrere aktive Schalter sind ODER-verknüpft: Ein Cluster bleibt sichtbar, wenn er mindestens ein Teil in einem der gewählten Status enthält. Sind alle Schalter aus, ist das Ergebnis ungefiltert.

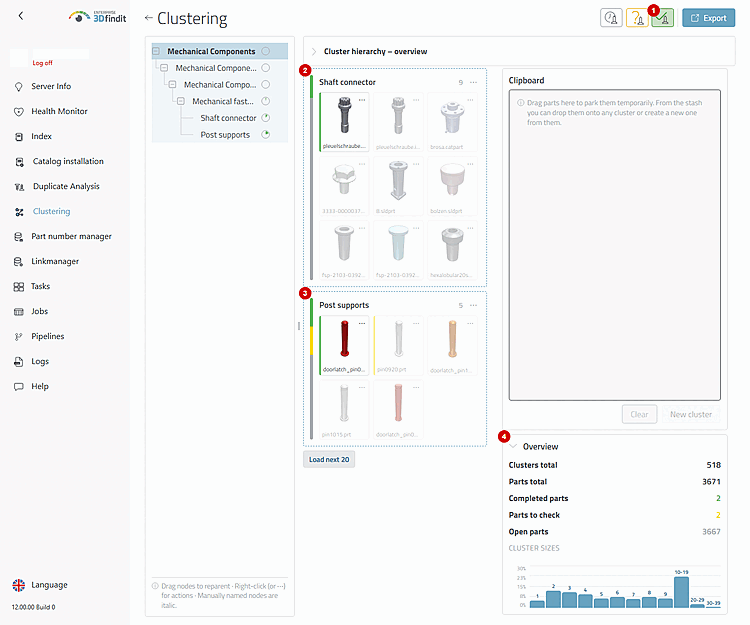

Die Schalter für den Prüfstatus grenzen Baum, Graph und Karten ein und behalten den gewählten Ergebnisbereich bei.

Innerhalb einer passenden Cluster-Karte bleiben Teile mit nicht gewähltem Status sichtbar, werden aber abgeblendet. Cluster-Karten ohne passende Teile entfallen. Baum und Graph behalten den nötigen Hierarchiekontext, damit das gefilterte Ergebnis navigierbar bleibt.

Optionen und Entscheidungen im Betrieb

Prüfstatus – Filterschalter und Auswertungsanzeigen

Bedienelement oder Zustand	Hinweise für den Betrieb
„Open“, „To check“, „Done“	Unabhängige Schalter für die zu untersuchenden Status. Kombinieren Sie Status, wenn eine Prüfentscheidung mehrere Arbeitsstapel betrifft.
Statusleiste der Cluster-Karte	Zeigt die tatsächliche Verteilung auf „Open“, „To check“ und „Done“ in der Karte, unabhängig davon, ob ein Filter einzelne Teile abblendet.
Fortschrittskreis im Baum	Zeigt den Anteil erledigter Teile. Der Tooltip nennt die Gesamtzahl und die Anzahl je Status.
„Overview“	Nennt die Anzahl der Cluster und Teile insgesamt und im gewählten Bereich sowie die Summen der drei Prüfstatus.
„Cluster sizes“	Gruppiert Cluster nach Bereichen der Teileanzahl, um ungewöhnlich kleine, große oder ungleichmäßige Gruppen sichtbar zu machen.

Ergebnis

Der Administrator hat eine gefilterte, navigierbare Sicht auf offene, zu prüfende und erledigte Prüfarbeit, während das zugrunde liegende Clustering unverändert bleibt.

Hinweise und Fehlerbehebung

Ein gewählter Bereich kann leer sein, wenn er keine Teile im aktiven Status enthält; schalten Sie einzelne Schalter aus, um ihn zu erweitern.
Filter gelten nur für die aktuelle Sitzung und sind beim erneuten Öffnen des Ergebnisses zurückgesetzt.
