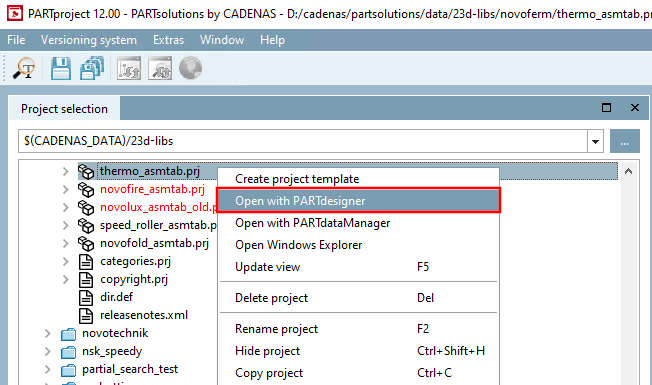

Selektieren Sie das Baugruppen-Tabellen-Projekt (*asmtab.prj) und klicken Sie den Kontextmenübefehl Mit PARTdesigner öffnen.

-> Die Baugruppen-Konfiguration wird geöffnet.

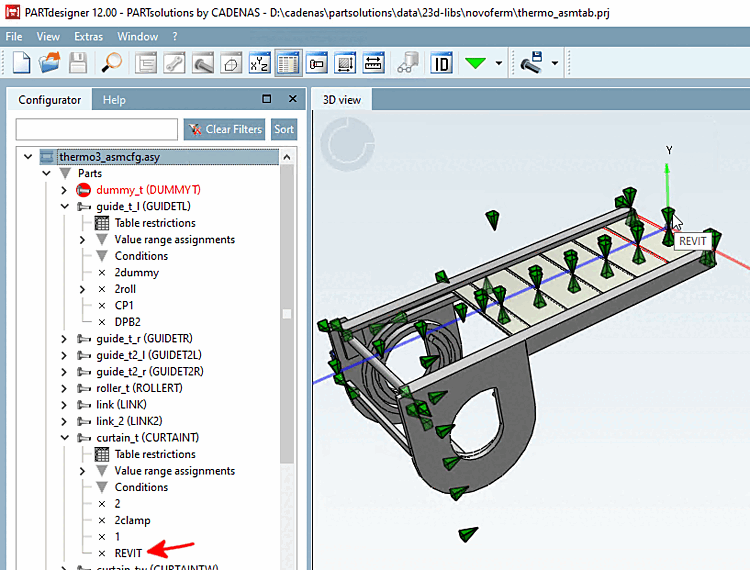

Die Abbildung zeigt den für die Platzierung vorgesehenen Anfügepunkt.

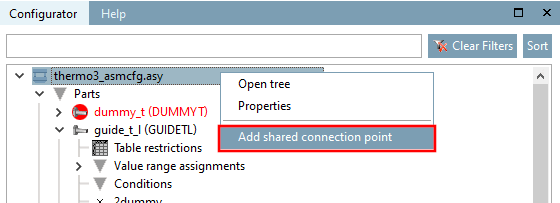

Öffnen Sie auf der Hauptebene das Kontextmenü und klicken Sie auf Freigabe-Anfügepunkt hinzufügen.

Freigabe-Anfügepunkt hinzufügen

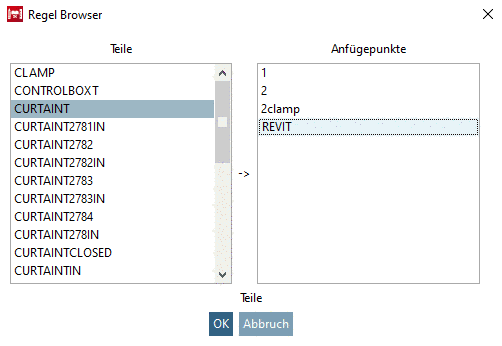

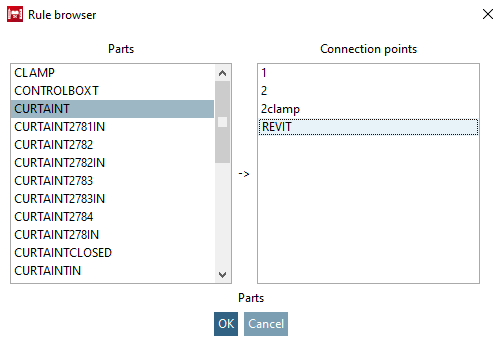

Bestimmen Sie im Regel Browser Teil und Anfügepunkt.

-> Der Freigabe-Anfügepunkt wurde hinzugefügt.

Platzierungs-Anfügepunkt in der Konfiguration (hier im Beispiel "REVIT_CURTAINT -> CURTAINT")

Speichern Sie die Konfiguration.

Selektieren Sie die entsprechende Schablonen-Datei (*.asmtpl.prj) und öffnen Sie die Registerseite Klassifikation und dort die Unterseite 3D-Ansicht.

(Bei Baugruppen wird kein 3D-Inhalt angezeigt.)

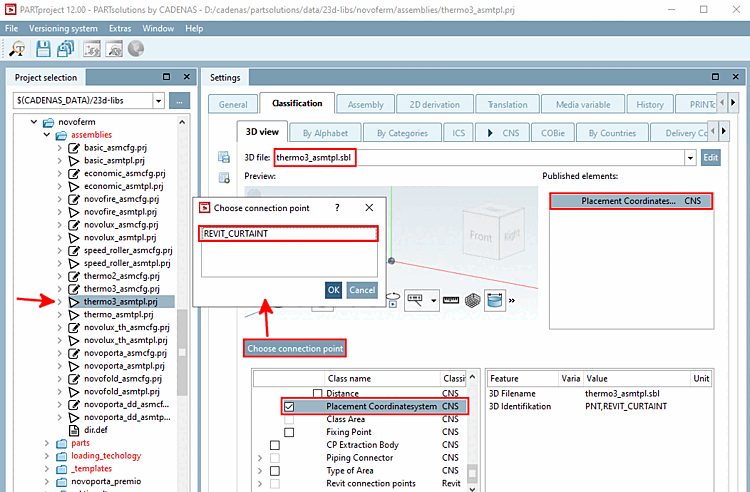

Anfügepunkt auswählen (für Baugruppe)

Klicken Sie auf den Button Anfügepunkt auswählen.

-> Der Freigabe-Anfügepunkt wird im gleichnamigen Dialogfenster angezeigt.

Selektieren Sie den Punkt und bestätigen Sie mit OK.

-> Es wird nun die gewohnte Standard-Oberfläche zur Bestimmung publizierter Elemente angezeigt.

Aktivieren Sie in der Klassifikation CNS die Klasse Placement Coordinatessytem.

-> Die Klasse wird unter Publizierte Elemente angezeigt.
