7.9.3.5. Formen -> Linien

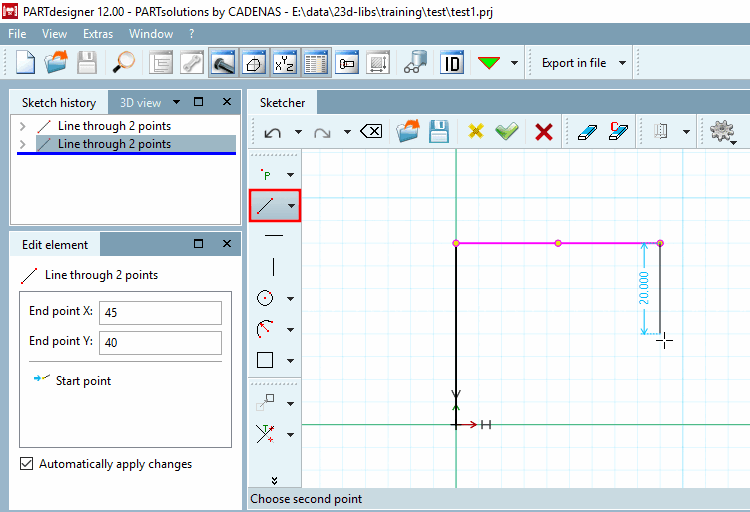

  • Linie durch 2 Punkte

    1. Führen Sie den Mauspfeil zunächst an den gewünschten Startpunkt der Linie.

      Linie durch 2 Punkte

      Linie durch 2 Punkte

    2. Bestätigen Sie durch einfachen Mausklick.

    3. Ziehen Sie die Linie bis zum Endpunkt.

      -> Es wird eine Hilfsbemaßung angezeigt. Sie können dieses Feature unter PARTdesigner -> Extras Menü -> Einstellungen... -> Sketcher (hist.) aktivieren und deaktivieren, außerdem die Farbe einstellen. (Siehe Abschnitt 7.18.4.2.2, „Verhalten“.)

    4. Fixieren Sie die Linie durch einfachen Mausklick.

    5. Editieren Sie die Punktekoordinaten nun noch im Dockingfenster Element editieren.

    Mit gehaltener Strg-Taste können Sie direkt mit nur einem Klick den Linienzug weiterführen. Sie müssen den Startpunkt der nächsten Linie nicht erneut selektieren. Auf dieses Weise können Sie schnell einen Polygonzug erstellen.

  • Parallele einfügen

    Parallele zu einer vorhandenen Linie

    1. Klicken Sie die gewünschte Linie an.

      -> Die Parallele „hängt“ nun am Mauspfeil.

    2. Legen Sie die Parallele durch Mausklick an der gewünschten Position ab.

    3. Passen Sie bei Bedarf im Dockingfenster Element editieren den Abstand zur Ausgangslinie an.

  • Senkrechte zu Linie durch Punkt

    Senkrechte zu einer vorhandenen Linie

    1. Wählen Sie die Basislinie.

      -> Die Senkrechte "hängt" am Mauspfeil.

    2. Bestimmen Sie den Endpunkt der Senkrechten und fixieren Sie diese per Mausklick.

    3. Passen Sie bei Bedarf die Parameter noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.

  • Mittelsenkrechte auf Linie

    Mittelsenkrechte zur gewählten Basislinie in gleicher Länge

    Klicken Sie die Basislinie an.

    -> Die Mitttelsenkrechte erscheint.

  • Winkelhalbierende zu 2 Linien

    Winkelhalbierende zwischen zwei Linien

    1. Wählen Sie die erste Linie.

    2. Wählen Sie die zweite Linie.

    3. Wählen Sie die mögliche Lage (Variante) der Halbierenden (per Mauszeiger).

  • Linie im Winkel a zu Linie mit Länge L

    Linie im Winkel "a" mit Länge "L" zu einer beliebigen anderen Linie

    1. Wählen Sie die Basislinie.

      -> Die zu positionierende Linie hängt am Cursor.

    2. Wählen Sie den Anfangspunkt (muss nicht auf Basislinie liegen!).

    3. Positionieren Sie den Endpunkt.

    4. Passen Sie bei Bedarf den exakten Winkel und die Länge noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.

    [Hinweis]Hinweis

    Der Winkel a bezieht sich auf die Basislinie und nicht etwa auf die Horizontale!

    Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zu Linie mit Länge L nicht unter Schnelleinstellungen -> Am Raster einrasten, sondern unter PARTdesigner -> Einstellungen... -> Sketcher (hist.) -> Raster -> Skalare Parameter. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

  • Linie im Winkel a zur Horizontalen mit Länge L

    Linie im Winkel "a" zu einer imaginären Horizontalen

    1. Wählen Sie den Anfangspunkt der Linie.

    2. Positionieren Sie den Endpunkt der Linie.

    3. Passen Sie bei Bedarf Startpunkt, Winkel und Länge noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.

    [Hinweis]Hinweis

    Der Winkel a bezieht sich auf eine Horizontale (0°).

    Die Aktivierung von "Am Raster einrasten" erfolgt bei Linie im Winkel a zur Horizontalen mit Länge L nicht unter Schnelleinstellungen -> Am Raster einrasten, sondern unter PARTdesigner -> Einstellungen... -> Sketcher (hist.) -> Raster -> Skalare Parameter. Ist die Weite beispielsweise auf 5 gestellt, wird der Radius bei Vielfachen von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

  • Horizontale einfügen

    Horizontale Konstruktionslinie im Abstand zum Y–Nullpunkt

    1. Klicken Sie auf den Button.

      -> Die Horizontale "hängt" am Cursor.

    2. Wählen Sie den Abstand und fixieren Sie die Horizontale mit einfachem Mausklick.

    3. Passen Sie bei Bedarf den Abstand und die Halb-Länge (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.

  • Vertikale einfügen

    Vertikale Konstruktionslinie im Abstand zum X–Nullpunkt

    1. Klicken Sie auf den Button.

      -> Die Vertikale "hängt" am Cursor.

    2. Wählen Sie den Abstand und fixieren Sie die Vertikale mit einfachem Mausklick.

    3. Passen Sie bei Bedarf den Abstand und die Halb-Länge (zunächst Anzeige des Defaultwertes 50) noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.

  • Tangente an 2 Kreise

    Tangentiale Linie zwischen zwei Kreisen bzw. Bögen

    1. Wählen Sie den ersten Kreis/Bogen.

    2. Wählen Sie den zweiten Kreis/Bogen.

  • Tangente von Punkt an Kreis

    Tangentiale Linie zwischen einem Punkt und einem Kreis bzw. Bogen.

    1. Wählen Sie den Anfangspunkt.

    2. Wählen Sie den Kreis/Bogen.

    3. Passen Sie bei Bedarf den Projektionspunkt (Anfangspunkt der Tangente) noch im Dockingfenster Element editieren bzw. im Dialogfenster Parameter ändern an.
