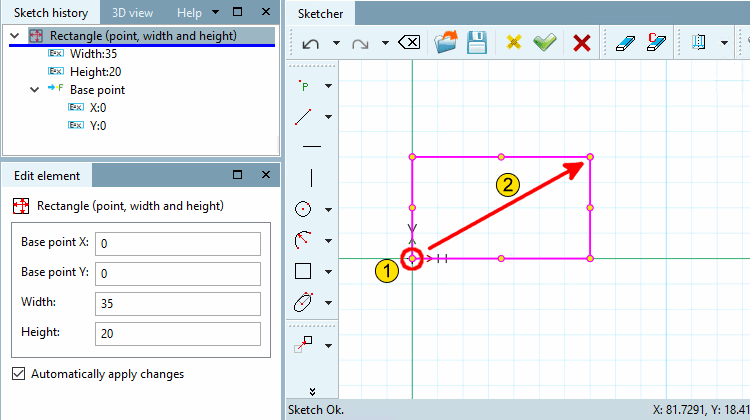

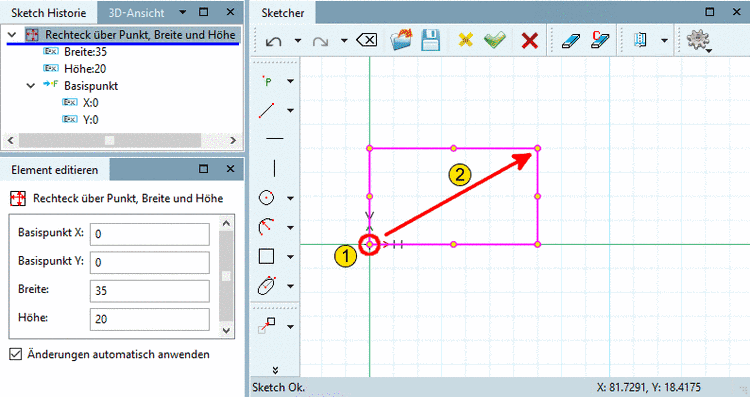

Klicken Sie den Basispunkt an und ziehen Sie mit der Maus das Rechteck auf.

Fixieren Sie mit einem Mausklick den Endpunkt.

Bestimmen Sie die genaue Position (Basispunkt X und Basispunkt Y) und die Maße (Breite und Höhe) im Dockingfenster Element editieren.

Klicken Sie den Mittelpunkt an.

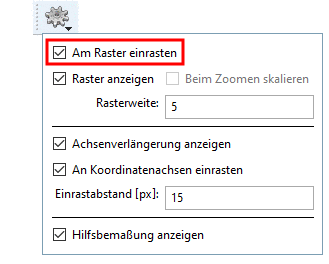

Hinweis Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten aktivieren. Am Raster einrasten

Hinweis Der Mittelpunkt eines Sechsecks stellt später keinen Fang dar!

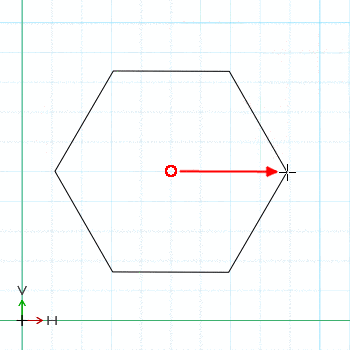

Ziehen Sie das Sechseck bis zur gewünschten Schlüsselweite auf und fixieren Sie diese mit einem Mausklick.

Hinweis Wenn Sie möchten, dass die Schlüsselweite auf bestimmten Schrittweiten einrastet, müssen Sie in den Einstellungen Skalare Parameter aktivieren. "Skalare Parameter" aktiviert

Hinweis Beim Aufziehen des Sechsecks können Sie den Drehwinkel nicht beeinflussen. Das Sechseck wird immer mit Drehwinkel 0° aufgezogen. Nehmen Sie - wenn nötig - Anpassungen im Dockingfenster Element editieren vor.

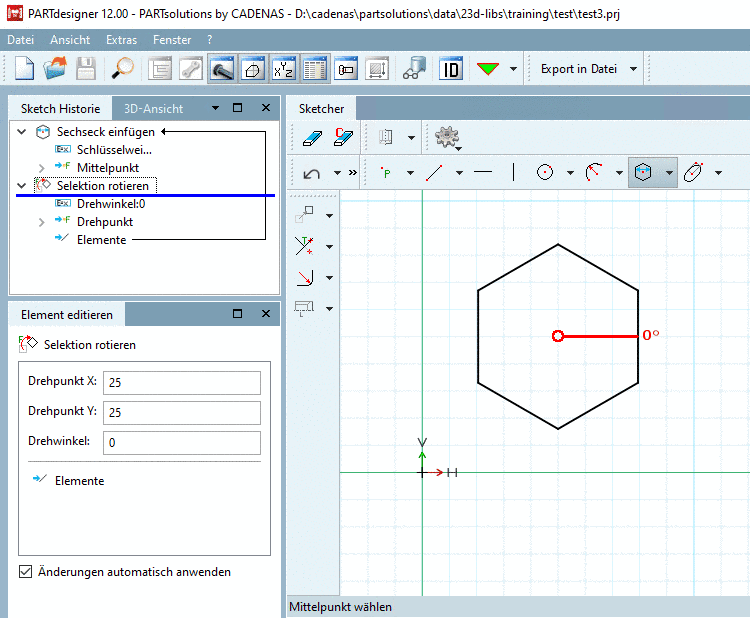

-> Im Dockingfenster Element editieren wird Selektion rotieren angezeigt.

Passen Sie gegebenenfalls den Mittelpunkt des Sechsecks (Drehpunkt X und Drehpunkt Y) und den Drehwinkel an.

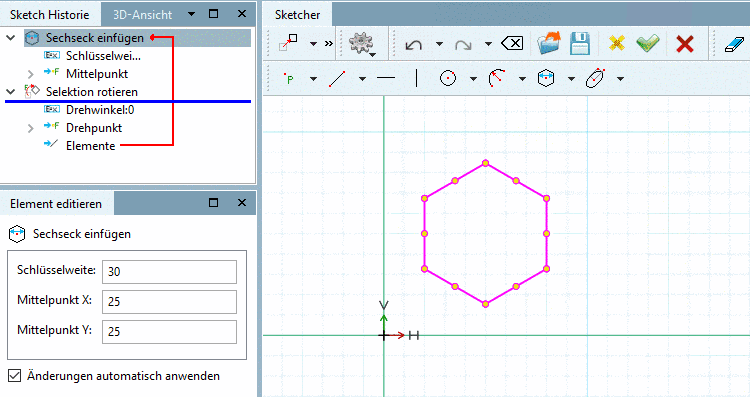

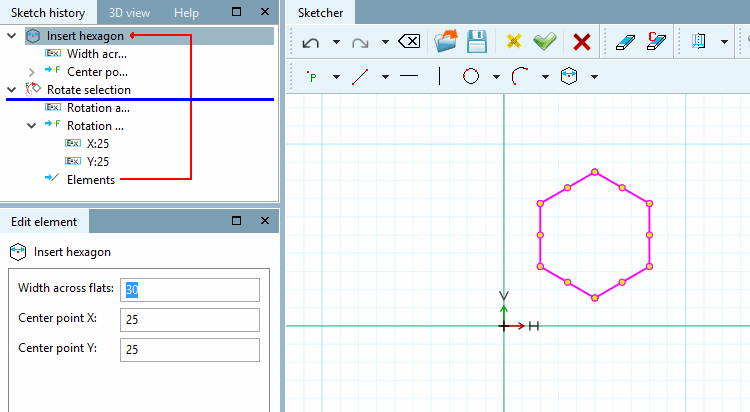

Selektieren Sie in der Sketch Historie den Punkt Sechseck einfügen.

-> Die Ansicht wechselt im Dockingfenster Element editieren auf Sechseck einfügen. Nun können Sie die Schlüsselweite anpassen, außerdem auch hier wieder den Mittelpunkt des Sechsecks über Mittelpunkt X und Mittelpunkt Y.

Mittelpunkt wählen und Radius wählen:

Klicken Sie auf den gewünschten Mittelpunkt (nicht sichtbar!) ziehen Sie mit dem Cursor das N-Eck auf.

Hinweis Der Mittelpunkt eines N-Ecks stellt später keinen Fang dar!

An der Cursorposition wird eine Ecke des Vielecks liegen und damit der Startwinkel bestimmt (den Sie später im Dialog Element editieren ändern können). Liegt der Punkt auf der Waagrechten, ist der Startwinkel 0°.

Hinweis Wenn Sie möchten, dass der Mittelpunkt am Raster einrastet, müssen Sie in den Schnelleinstellungen Am Raster einrasten aktivieren. Am Raster einrasten

Hinweis Wenn Sie möchten, dass die Schlüsselweite auf bestimmten Schrittweiten einrastet, müssen Sie in den Einstellungen Skalare Parameter aktivieren. "Skalare Parameter" aktiviert

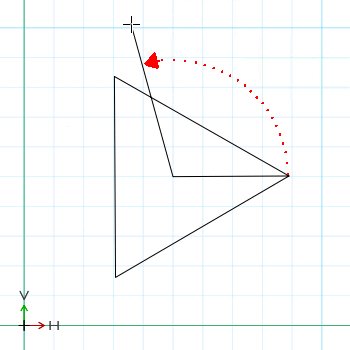

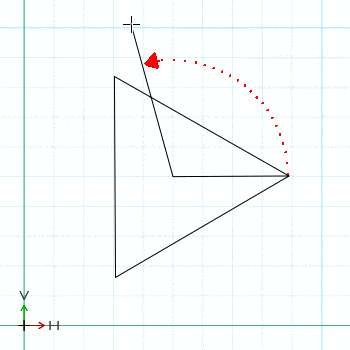

Durch kreisförmiges Verfahren des Mauszeigers um den Mittelpunkt ändert sich die Anzahl der Ecken.

Je kleiner der Winkel zwischen den Hilfslinien, desto größer die Anzahl der Ecken.

Fixieren Sie die Anzahl der Ecken durch einen Mausklick.

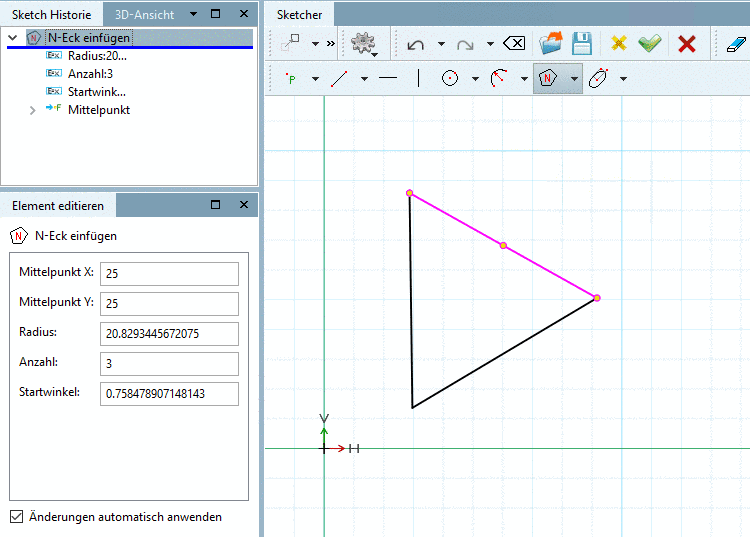

-> Die einzelnen Werte des N-Ecks werden im Dockingfenster Element editieren angezeigt und können bei Bedarf angepasst werden.
