5.12.5.1.1.1. Klasse zuweisen

Im PARTproject soll ein Bauteil klassifiziert werden, d.h., Zuweisung von Klassen und Merkmalen und das Ergebnis anschließend im PARTdataManager angezeigt werden.

  1. Selektieren Sie die Projektdatei des Bauteils, welches Sie klassifizieren wollen.

  2. Wählen Sie die Registerseite Klassifikation und dann die Registerseite der gewünschten Klassifikation.

  3. Wählen Sie unter Klassensystem die entsprechende Klasse, in welche das gewählte Bauteil aufgenommen werden soll.

    Hilfreich ist die Verwendung des Filters (hier "flach aufliegend"), um schnell die korrekte Klasse zu finden.

  4. Ordnen Sie die Klasse per Selektion und Klick auf die Schaltfläche Hinzufügen oder per Doppelklick zu.

    Klassen können Projekten, Anfügepunkten und weiteren Objekten zugewiesen werden. Siehe hierzu die Hinweise unten.

  5. Speichern Sie die Änderungen in PARTproject .

  6. Aktualisieren Sie den Anzeigeindex entweder via PARTproject -> Button Index aktualisieren oder via PARTadmin -> Indexverwaltung (siehe Abschnitt 1.3.8, „Indexverwaltung“ in PARTsolutions - Handbuch für Administration), damit die neuen Zuweisungen im PARTdataManager angezeigt werden. Die Aktualisierung muss sowohl für die betroffenen Projekte, als auch für die Klassifikation durchgeführt werden!

Allgemeine Hinweise:

Eine Klassifikation kann beispielsweise für Teile oder für Anfügepunkte konzipiert sein.

Falls mehrere Möglichkeiten bestehen, wählen Sie vor der Zuweisung im Listenfeld unter Filter die gewünschte Option aus (siehe Abb. „Registerseite "Klassifikation" -> Registerseite "CNS"-> "Filter"“):

  • Klassen

  • Anfügepunkte

  • Achsen

  • Koordinatensystem

  • Kanten

  • Flächen

  • Sketch

  • PLANE

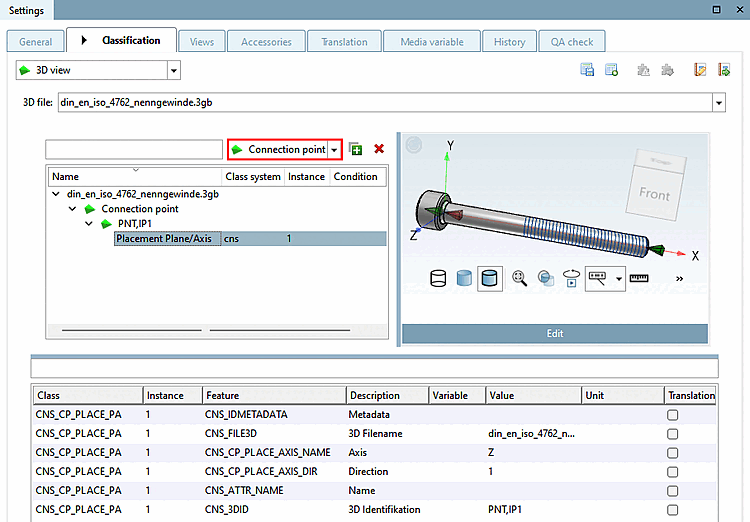

Registerseite "Klassifikation" -> Registerseite "CNS"-> "Filter"

Registerseite "Klassifikation" -> Registerseite "CNS"-> "Filter"

Bei den meisten Klassifikationen steht nur die Option Klassen zur Verfügung.

[Hinweis]Hinweis

Bei der CNS-Klassifikation gibt es verschiedene Auswahlmöglichkeit. Besonders oft verwendet ist die Option Anfügepunkte.

Anfügepunkte (geometrische Objekte) können Sie auch in PARTproject auf der Registerseite 3D-Ansicht klassifizieren. Vorteil ist dort, dass Sie den direkten Bauteilbezug haben.

Siehe hierzu Abschnitt 5.12.5.4, „Anfügepunkte klassifizieren“.

Sie können Klassifizierung auf Verzeichnisebene mittels Kontextmenübefehl Projekte zu Klassifizierung hinzufügen auch für mehrere Projekte durchführen. Siehe hierzu im nächsten Abschnitt unter Abschnitt 5.12.5.1.2, „Zuweisung von Klassifikations-Klassen und -Merkmalen auf Verzeichnisebene“.
