2.6.10. Partielle Suche

Funktionsbeschreibung

Die Partielle Suche ist eine geometrische Suche. Allerdings wählen Sie hier nicht Bauteile als Referenz für die Suche, sondern einzelne Features wie Ebene, Zylinder, etc. und finden darüber alle Bauteile, die diese Features enthalten. Auch die geometrische Anordnung der Features untereinander wird für die Suche herangezogen. Die zu durchsuchenden Vergleichsteile können sowohl Norm- und Kaufteile, als auch Eigenteile sein.

Anforderungen

  • Es wird dringend empfohlen, die Daten Ihrer Eigenteilkataloge mit vorhandener Lizenz PSADDONS*ADVANCEDTOPO zu importieren und zu indexieren. Grundsätzlich ist die Funktionalität auch ohne diese Lizenz gegeben, allerdings ist die Qualität mit viel besser.

  • Per Default ist kein Index für die partielle Suche generiert. Dieser muss für jeden Katalog aktiviert werden.[21]

Partielle 3D Ähnlichkeitssuche – Finden von Mustern und Anordnungen

Im Folgenden ist beschrieben, wie Sie für Bauteile in Ihrem CAD-System eine Partielle Suche durchführen können.

In der Regel kann im CAD-System die Feature-Auswahl direkt im geöffneten Bauteil erfolgen. Sie finden im CAD-System, im PARTsolutions-Menü den Befehl Partielle Suche durchführen. Außerdem steht die Funktionalität direkt im PARTdataManager zur Verfügung (siehe unten).

  1. Klicken Sie auf den Befehl Partielle Suche durchführen.

  2. Wählen Sie die Features, nach denen gesucht werden soll.

    -> Das Dialogfenster Anwendung auswählen wird geöffnet.

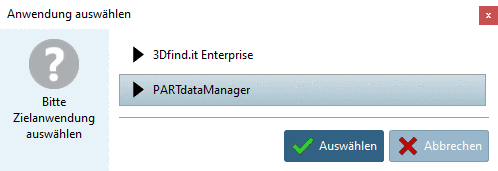

    Anwendung auswählen: Beispiel "PARTdataManager"

    Anwendung auswählen: Beispiel "PARTdataManager"

  3. Wählen Sie entweder 3Dfind.it Enterprise oder PARTdataManager und klicken Sie dann auf Auswählen. (Hier im Beispiel wurde PARTdataManager gewählt.)

    -> Die Fokus wechselt in die gewählte Anwendung.

    -> Die Suche wird sofort ausgeführt.

    -> Das im CAD aktive Bauteil wird unter Suchfunktion Partielle Suche durchführen geladen und aktiviert . Das entsprechende Vorschaubild wird angezeigt. (Beides kann einen Moment dauern.)

    -> Die Suchergebnisse werden aufgelistet.

    Auflistung der Suchergebnisse

    Auflistung der Suchergebnisse

  4. Für eine Änderung der Sucheinstellungen klicken Sie im PARTdataManager auf den Link Partielle Suche.

    Im vorliegenden Beispiel aktivieren Sie die Option Negativteil suchen. Voreinstellung für Genauigkeit ist Mittel, wenn nötig, ändern Sie auf Genau oder Grob.

    Bestätigen Sie abschließend mit Übernehmen bzw. Übernehmen und Suchen.

  5. Klicken Sie im ersten Fall dann in PARTdataManager noch auf Suche starten.

    -> Jetzt werden passende Negativteile gefunden.

Bespiele zur Partiellen Suche finden Sie unter Abschnitt 3.1.6.4.10.6, „Partielle Suche: Beispiele zu Anwendungsfällen“.



[21] Bevor die Partielle Suche eingesetzt wird, muss sichergestellt sein, dass unter $CADENAS_SETUP/geomsearch.cfg, im Schlüssel PartialSearchCatalogs der Katalogpfad eingetragen ist, welcher für die Partielle Suche genutzt werden soll und danach der Geometrische Index für den betreffenden Katalog im Ganzen neu erzeugt, bzw. aktualisiert wurde.

Beispiel:

PartialSearchCatalogs=cat/_partial_search

Mehrere Kataloge sind kommasepariert einzutragen.
