Rufen Sie PARTdesigner aus PARTproject heraus auf.

Rufen Sie im PARTdesigner die betreffende Geometrie (*.3db) auf.

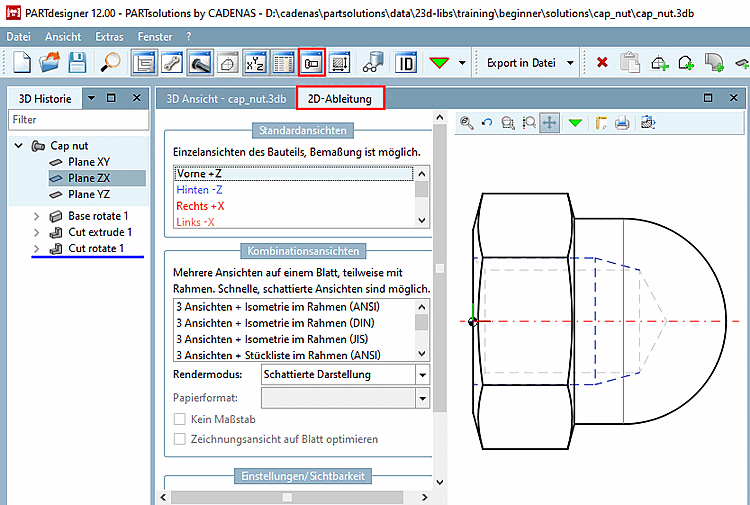

Klicken Sie auf den Button 2D-Ableitung .

-> Das entsprechende Dockingfenster wird geöffnet.

Wählen Sie die gewünschte Ansicht (Vorne, Hinten, Rechts, usw.). Im Beispiel ist die Ansicht Vorne zu sehen.

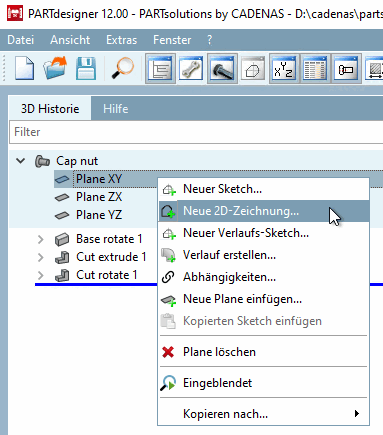

Rufen Sie im Dockingfenster 3D Historie mit der sekundären Maustaste das Kontextmenü derjenigen Plane auf, in welcher der Sketch erstellt wurde, der als Basis für die Bemaßungsansicht dienen soll.

Klicken Sie dort auf Neue 2D-Zeichnung.

Hinweis Maßbilder können innerhalb von PARTdesigner als eigenständige 2D-Zeichnungen gespeichert werden und stehen im PARTdataManager direkt zur Verfügung. Sie werden nicht als eigene Datei gespeichert, sondern in der 3db-Datei.

-> Das gleichnamige Dialogfenster erscheint.

Wählen Sie unter Ansicht im Listenfeld einen Eintrag. Entweder die der vorherigen Auswahl entsprechende Standardansicht (hier wird die Bezeichnung automatisch vergeben) oder "USER" um die Bezeichnung frei vergeben zu können und eine zusätzliche Ansicht zu erstellen.

In den folgenden beispielhaften Darstellungen wurde USER verwendet.

Wählen Sie bei Inhalt die Option Übernehmen der aktuellen 2D-Ableitung und bestätigen Sie abschließend mit OK.

-> Die Ansicht wechselt in den Sketcher.
