5.11.1.2. *.3db-Objekt bemaßen

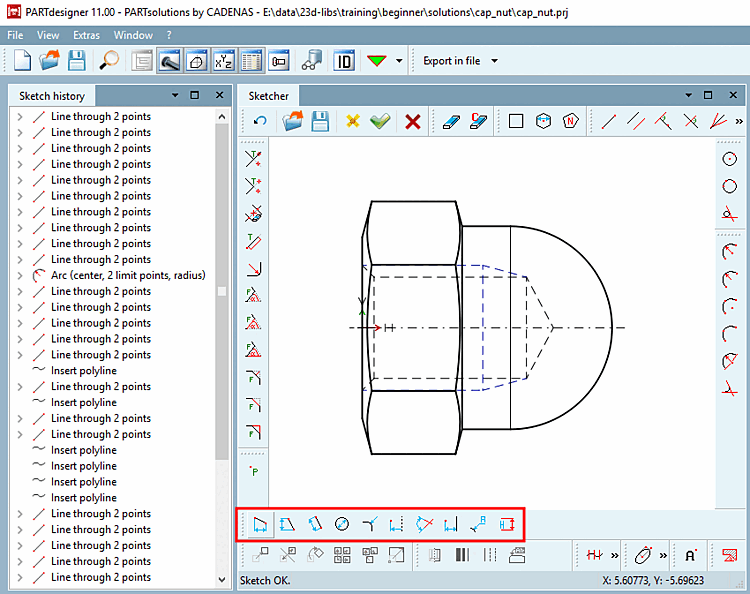

Mit Hilfe entsprechender Werkzeuge der Toolbar Dimensionierung kann das *.3db Objekt im Sketcher bemaßt werden.

  1. Wenn Sie beispielsweise ein Horizontalmaß (hier die Gesamthöhe) eintragen wollen, klicken Sie in der Dimensionierung-Toolbar auf den Button Vertikalmaß an 2 Punkte.

  2. Führen Sie den Mauspfeil zur ersten Linie, bis der Fang erscheint und fixieren Sie diesen per Mausklick.

  3. Wiederholen Sie diesen Schritt für die zweite Linie.

  4. Ziehen Sie die Bemaßungslinien zur gewünschten Position und fixieren Sie diese per Mausklick.

    -> Die Bemaßung wird sichtbar und die Einstellungsparameter der Bemaßung erscheinen im Dockingfenster Element editieren.

    Beispiel für "Horizontalmaß"

    Beispiel für "Horizontalmaß"

  5. Bestimmen Sie die einzelnen Parameter:

    • Maßtext:

      Per Default erscheint in geschweifter Klammer "{AUTOMATIC}".

      "AUTOMATIC" verwendet den aktuellen Wert aus der Geometrie.

      Bilden Sie den Maßtext statisch oder dynamisch oder gemischt statisch-dynamisch.

      Maßtext: statisch

      Geben Sie einen beliebigen statischen Text ein.

      Hello

      Maßtext: statisch-dynamisch

      Verbinden Sie beide Möglichkeiten.

      K={K}

      Maßtext: dynamisch

      Geben Sie nur die gewünschte Variable an. Der jeweilige Wert wird dynamisch generiert.

      {L}
      Maßtext - 3 Möglichkeiten

      Maßtext - 3 Möglichkeiten

    • Höhe: Typengröße

    • Pfeilgröße:

    • Relevante Stellen: Hiermit legen Sie die Nachkommastellen von Maßtext fest.

    • Offset: Abstand zwischen Bemaßungslinie und Hüllkörper.

    • Andere Richtung: Die Bemaßungslinie wird auf der anderen Seite des Objekts positioniert.

    • Maß-Ausrichtung:

      Maß-Ausrichtung: links

      Maß-Ausrichtung: links

      Maß-Ausrichtung: zentriert

      Maß-Ausrichtung: zentriert

      Maß-Ausrichtung: rechts

      Maß-Ausrichtung: rechts

    • Automatische Ausrichtung:

      • Auswahlkästchen deaktiviert: Die Angabe unter Maß-Ausrichtung wird in jedem Fall berücksichtigt.

      • Auswahlkästchen aktiviert:: Die Angabe unter Maß-Ausrichtung wird nur dann berücksichtigt, wenn das Maß nicht zwischen die Pfeile passt.

    • Horizontaler Offset: Bestimmt die horizontale Verschiebung des Maßtextes vom Mittelpunkt aus.

    [Hinweis]Hinweis

    Um hohen Designansprüchen gerecht zu werden, erstellen Sie die Maßbilder extern und stellen Sie z.B. als DWG/DXF-Dateien zur Verfügung. Siehe hierzu unter Abschnitt 5.11.2, „Bemaßungsansichten extern erstellen und importieren/konvertieren“.

    Dynamisches Generieren der Variableninhalte im Maßtext ist nur auf die oben beschriebene Weise möglich!

  6. Klicken Sie auf den Button Änderungen übernehmen .

    -> Die neu erzeugte Ansicht wird im Menübereich 3D Historie dargestellt.

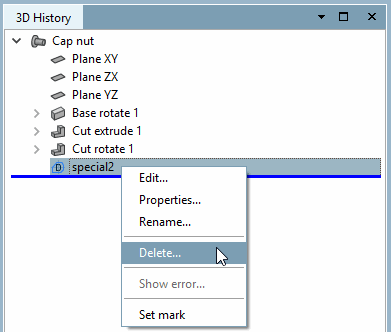

    Mit Kontextmenübefehl Löschen... können Sie die zusätzlich erstellte Bemaßungsansicht gegebenenfalls wieder löschen.

  7. Öffnen Sie das Bauteil im PARTdataManager.

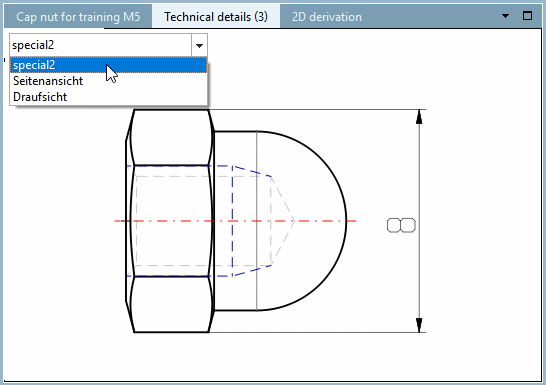

    -> Die eigene erstellte Bemaßungsansicht steht nun zusätzlich unter Technische Angaben zur Verfügung.

    PARTdataManager- Bemaßungsansichten

    PARTdataManager- Bemaßungsansichten
