Klicken Sie auf der Registerseite 3D Historie auf den Kontextmenübefehl Neue Verlaufs-Kurve....

-> Der Sketcher wird geöffnet.

Hinweis Das Werkzeugset ist leicht reduziert. Kreis oder Rechteck beispielsweise sind ausgeblendet, da die Verlaufs-Kurve eine offene Kontur haben muss.

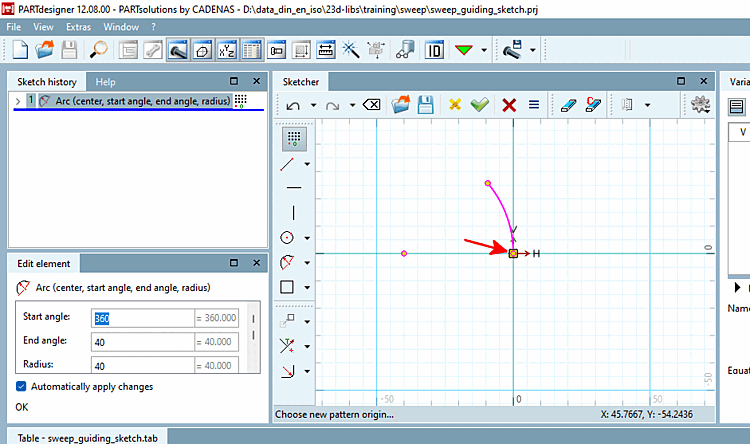

Erstellen Sie die Verlaufs-Kurve und setzen Sie unbedingt den Musterursprung und zwar an den Anfang der Verlaufs-Kurve.

Hinweis Die Elemente müssen tangential ineinander übergehen, ansonsten erscheint eine Warnung.

Schließen Sie den Sketch.

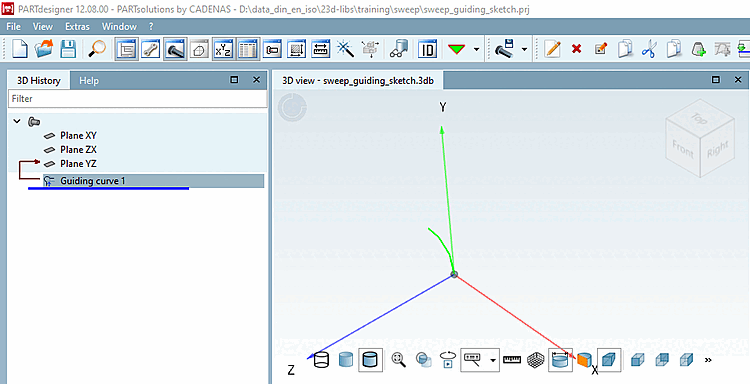

-> In der 3D Historie wird der Sketch nun als Guiding-Sketch angezeigt.

Guiding-Sketch

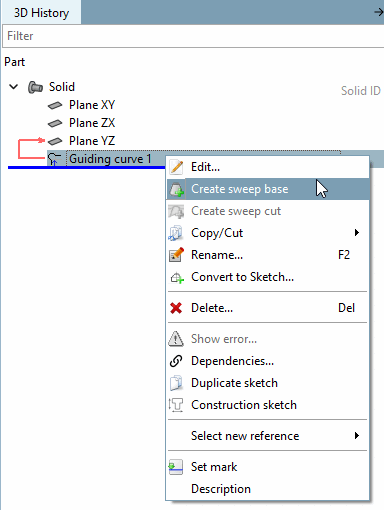

Klicken Sie im Kontextmenü von Guiding-Sketch auf den Befehl Basis Verlauf erstellen.

Die Registerseite Basis Verlauf wird geöffnet.

Klicken Sie unter Start-Skizze auf den Button Erzeugen.

Registerseite "Basis Verlauf"

-> Der Sketcher wird geöffnet.

-> Es erscheint ein grünes Häkchen.

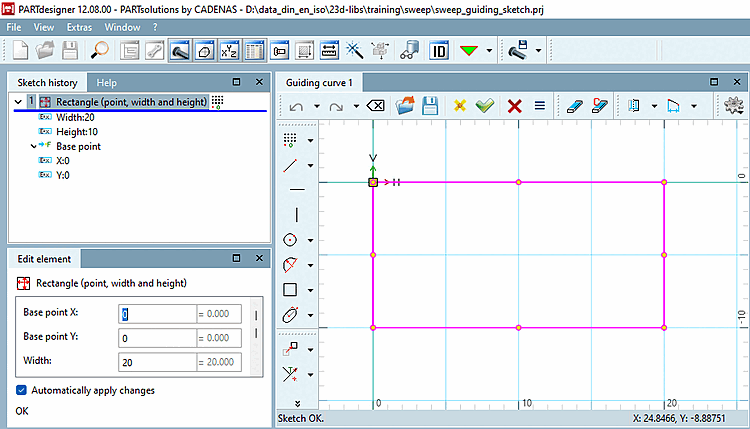

Erstellen Sie die Start-Skizze.

Hinweis Die bei dieser Variante erzeugte Start-Skizze wird nicht in der 3D Historie abgelegt.

Klicken Sie auf Änderungen übernehmen.

-> Auf der Registerseite Basis Verlauf ist nun unter Start-Skizze ein grünes Häkchen zu sehen.

Bestätigen Sie mit OK.

Aus Start-Skizze und Verlauf wird nun der Sweep erstellt.
