7.6.2.7.3. Sweeps mit Verlaufs-Kurve erstellen
7.6.2.7.3.2. Variante 2: Verlaufs-Kurve und Querschnitt-Sketch separat erstellt
Zurück  Weiter
7.6.2.7.3.2. Variante 2: Verlaufs-Kurve und Querschnitt-Sketch separat erstellt

Voraussetzung: Verlaufs-Kurve und Querschnitts-Sketch sind bereits vorhanden.

  1. Selektieren Sie sowohl die Verlaufs-Kurve als auch den Querschnitt-Sketch.

    [Hinweis]Hinweis

    Die Musterursprünge von Querschnitt-Sketch und Verlaufs-Kurve müssen in derselben Ebene liegen, aber nicht unbedingt übereinander.

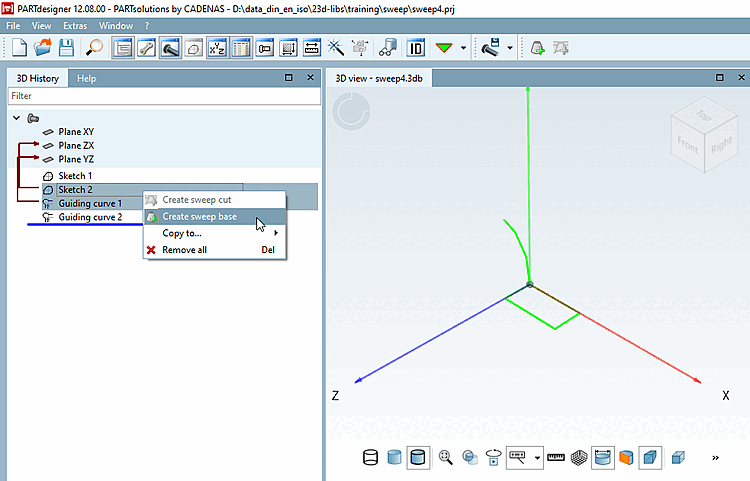

  2. Klicken Sie auf den Kontextmenübefehl Basis Verlauf erstellen.

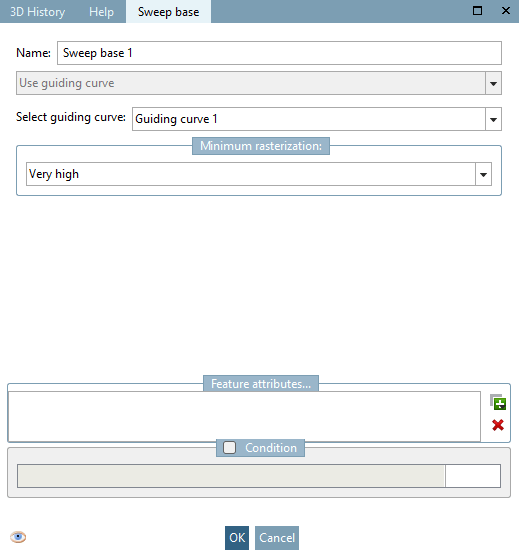

    -> Die Registerseite Basis Verlauf wird geöffnet.

    Sofern andere Skizzen mit Verlauf vorhanden sind, können Sie diese im Listenfeld auswählen.

  3. Bestätigen Sie mit OK.

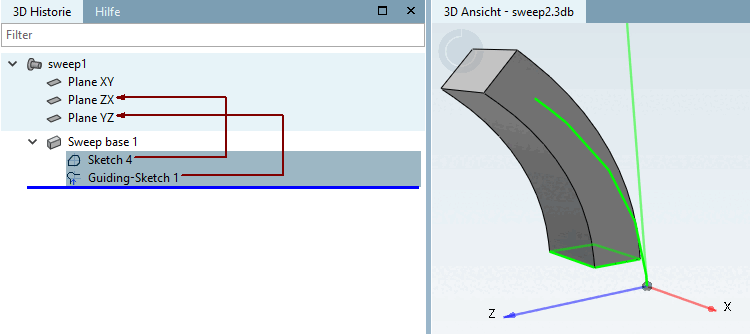

    -> Der Sweep wird erstellt.

Alternativ kann anfangs auch nur der Querschnitt-Sketch selektiert werden und dann auf der Registerseite Basis Verlauf, im Listenfeld die entsprechende Verlaufs-Kurve (sofern mehrere zur Verfügung stehen).
