7.9.3.10. Modifizieren -> Transformieren

Modifizieren -> Transformieren (gruppiert)

	Hinweis
	Die Buttons der Toolbar Transformieren sind erst wählbar, wenn ein Zeichnungselement markiert ist.

Selektion verschieben
Zeichnungselement mit Hilfe eines Vektors verschieben
1. Markieren Sie das zu verschiebende Zeichnungselement.
  -> Das Element ist rosa markiert.
2. Klicken Sie auf den Button Selektion verschieben.

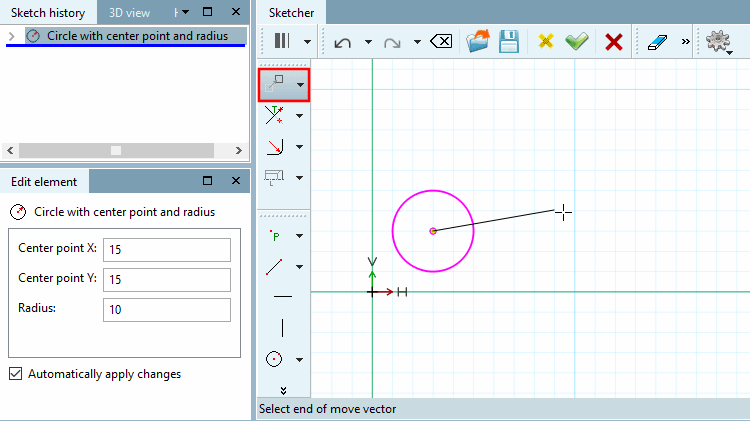

3. Startpunkt des Verschiebungsvektors wählen / Endpunkt des Verschiebungsvektors wählen: Sie können den Start- und Endpunkt an beliebiger Stelle wählen.
  -> Das Element wird unmittelbar danach um Länge und Richtung des Vektors verschoben.

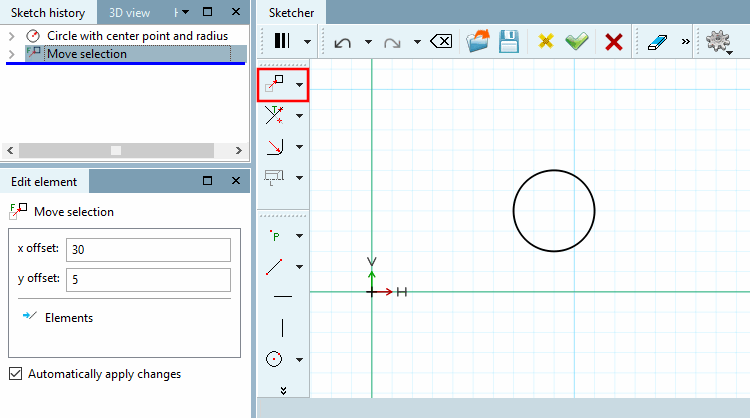

4. Passen Sie im Fenster Element editieren die Vektorkoordinaten X-Offset und Y-Offset evtl. an. So können Sie das Element exakt positionieren.
Selektion kopieren und verschieben
Zeichnungselement mit Hilfe eines Vektors kopieren und verschieben (z.B. bei mehreren gleichen Bohrungen)
1. Markieren Sie das zu kopierende Zeichnungselement.
  -> Das Element ist rosa markiert.
2. Klicken Sie auf den Button Selektion kopieren und verschieben.
3. Startpunkt des Verschiebungsvektors wählen / Endpunkt des Verschiebungsvektors wählen: Sie können den Start- und Endpunkt an beliebiger Stelle wählen.
  -> Das Element wird unmittelbar kopiert und um Länge und Richtung des Vektors verschoben.
4. Passen Sie evtl. im Fenster Element editieren die Vektorkoordinaten X-Offset, Y-Offset an. So können Sie das Element exakt positionieren.
  Passen Sie evtl. auch die Anzahl der Kopien an. Standardmäßig wird zunächst 1 Kopie erstellt. Die Abb. unten zeigt 2 Kopien.

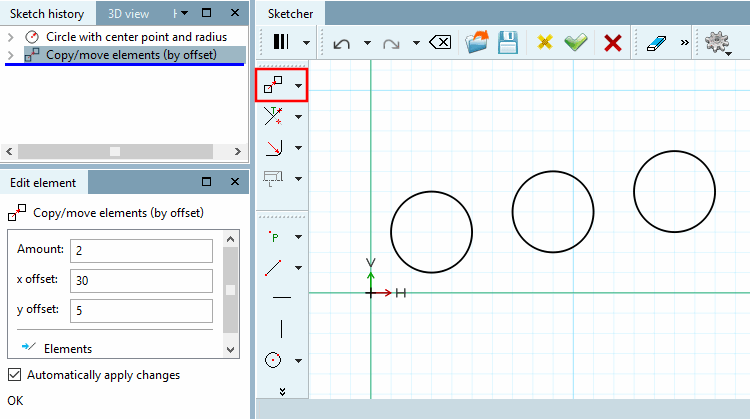

  Die Abb. zeigt Original und 2 Kopien, jeweils verschoben mit einem X-Offset von 30 und Y-Offset von 5.
Alternativ zur beschriebenen Funktion können Sie auch Selektion verschieben bei gleichzeitig gedrückter Strg-Taste verwenden.
Selektion spiegeln (und Original löschen)
Zeichnungselement über eine Achse spiegeln
1. Selektieren Sie das Zeichnungselement.
  -> Das Element ist rosa markiert.
2. Klicken Sie auf den Button Selektion spiegeln.

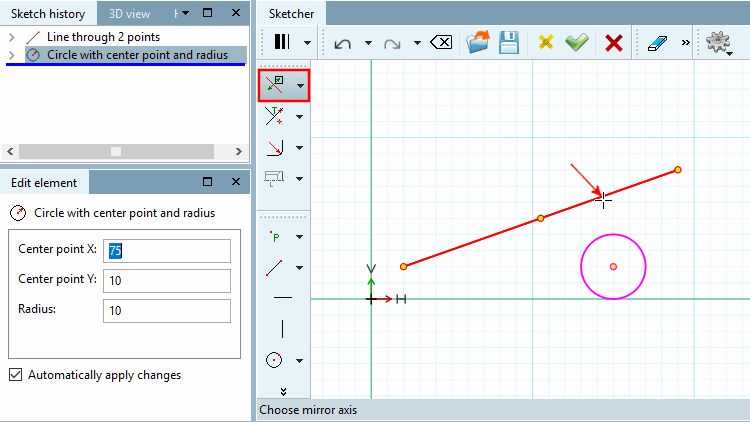

3. Spiegelachse wählen.
  -> Das Element wird gespiegelt. (Das Original wird gelöscht.)
Selektion kopieren und spiegeln (Selektion spiegeln und Original behalten)
Zeichnungselement kopieren und über eine Achse spiegeln.
1. Selektieren Sie das Zeichnungselement.
  -> Das Element ist rosa markiert.
2. Klicken Sie auf den Button Selektion kopieren und spiegeln.
3. Spiegelachse wählen.
  -> Element wird gespiegelt. (Das Original bleibt erhalten.)
Alternativ zur beschriebenen Funktion können Sie auch den Button Selektion spiegeln bei gleichzeitig gedrückter Strg-Taste verwenden.

Selektion rotieren (Rotieren und Original löschen)

Zeichnungselement über einen Punkt mit einem bestimmten Winkel drehen

Selektieren Sie das Zeichnungselement.
-> Das Element ist rosa markiert.
Klicken Sie auf den Button Selektion rotieren.

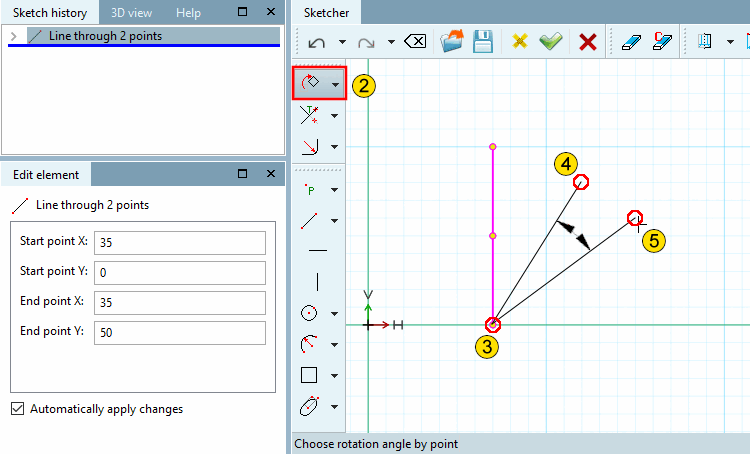

Drehpunkt wählen.
-> Die erste Bezugslinie hängt am Cursor.

Bezugswinkel über Punkt angeben: Bestimmen Sie den Drehwinkel anhand zweier beliebiger Bezugspunkte, die den Winkel aufspannen.

Hinweis

Die Bezugspunkte können losgelöst von der zu rotierenden Linie sein.

Ist die Angabe des zweiten Bezugspunktes rechts vom ersten, erfolgt die Rotation ebenfalls nach rechts, ist sie links, dann entsprechend anders herum.

Klicken Sie auf einen Punkt, der die erste Bezugslinie des Winkels bestimmt.

Drehwinkel über Punkt angeben:
Klicken Sie auf einen Punkt, der die zweite Bezugslinie des Winkels bestimmt.
-> Sobald Sie den zweiten Punkt fixiert haben, wird das Elemente unmittelbar um den durch die beiden Linien aufgespannten Winkel rotiert.

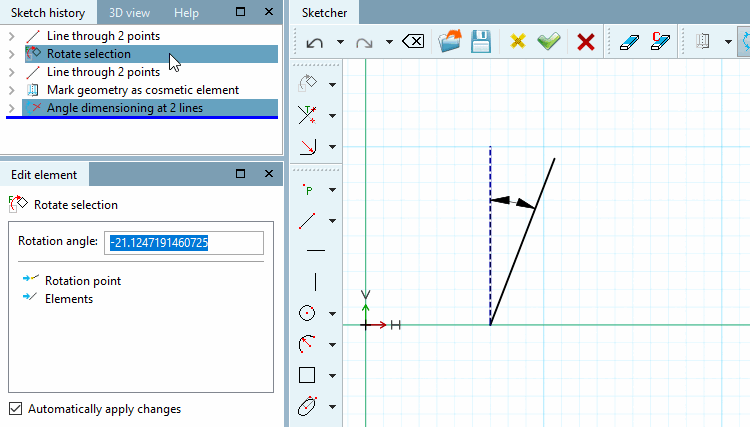

Korrigieren Sie evtl. im Fenster Element editieren den Drehwinkel. (Lag die zweite Linie rechts von der ersten, wird ein negativer Wert angezeigt, ansonsten ein positiver.)

Anfügepunkte rotieren: Siehe nächster Punkt unten

Selektion kopieren und rotieren (Rotieren und Original behalten)

Zeichnungselement kopieren und über einen Punkt mit einem bestimmten Winkel drehen

Selektieren Sie das Zeichnungselement.
-> Das Element ist rosa markiert.
Klicken Sie auf den Button Selektion kopieren und rotieren.
Drehpunkt wählen.
-> Die erste Bezugslinie hängt am Cursor.

Bezugswinkel über Punkt angeben: Bestimmen Sie den Drehwinkel anhand zweier beliebiger Bezugspunkte, die den Winkel aufspannen.

Hinweis

Die Bezugspunkte können losgelöst von der zu rotierenden Linie sein.

Ist die Angabe des zweiten Bezugspunktes rechts vom ersten, erfolgt die Rotation ebenfalls nach rechts, ist sie links, dann entsprechend anders herum.

Klicken Sie auf einen Punkt, der die erste Bezugslinie des Winkels bestimmt.

Drehwinkel über Punkt angeben:
Klicken Sie auf einen Punkt, der die zweite Bezugslinie des Winkels bestimmt.
-> Sobald Sie den zweiten Punkt fixiert haben, wird das Elemente unmittelbar um den durch die beiden Linien aufgespannten Winkel rotiert.
Korrigieren Sie evtl. im Fenster Element editieren den Drehwinkel und geben Sie unter Anzahl die Anzahl der gewünschten Kopien an.

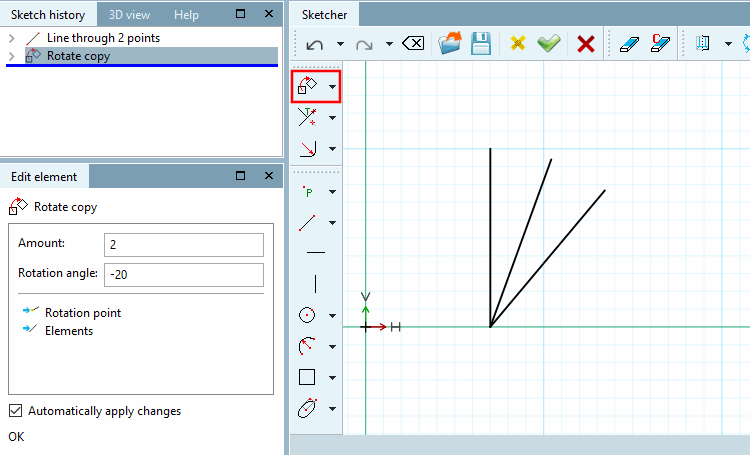

Der Drehwinkel wurde hier auf "-20" angepasst und die Anzahl der Kopien auf 2 (Standard ist 1).

Alternativ zur beschriebenen Funktion können Sie auch den Button Selektion rotieren bei gleichzeitig gedrückter Strg-Taste verwenden.

Anfügepunkte rotieren:

Sie können auch Anfügepunkte rotieren.

In diesem Fall ist zusätzlich die entsprechende Funktion eingeblendet. Der Anfügepunkt wird dann mit dem angegebenen Drehwinkel ebenfalls rotiert.

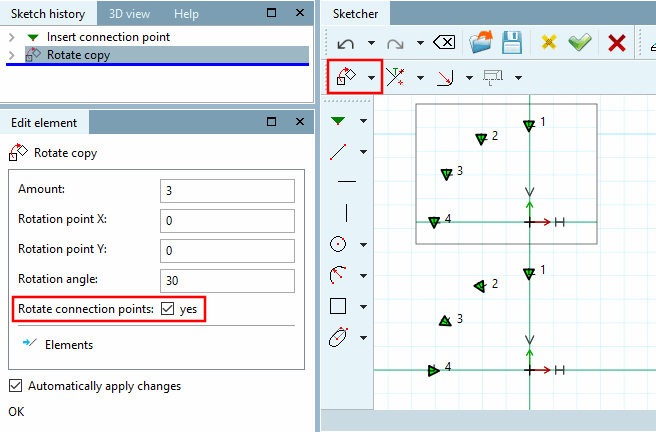

Anfügepunkte rotieren: Im Sketcher oben ist die Option deaktiviert, unten aktiviert.

Matrixkopie
Zeichnungselement in Reihen und Spalten kopieren
1. Selektieren Sie das gewünschte Zeichnungselement.
2. Klicken Sie auf den Button Matrixkopie.
3. Klicken Sie die Anfangs- und Endpunkte der Verschiebung an:
  1. Anfangspunkt der X-Verschiebung wählen
  2. Endpunkt der X-Verschiebung wählen
  3. Anfangspunkt der Y-Verschiebung wählen
  4. Endpunkt der Y-Verschiebung wählen

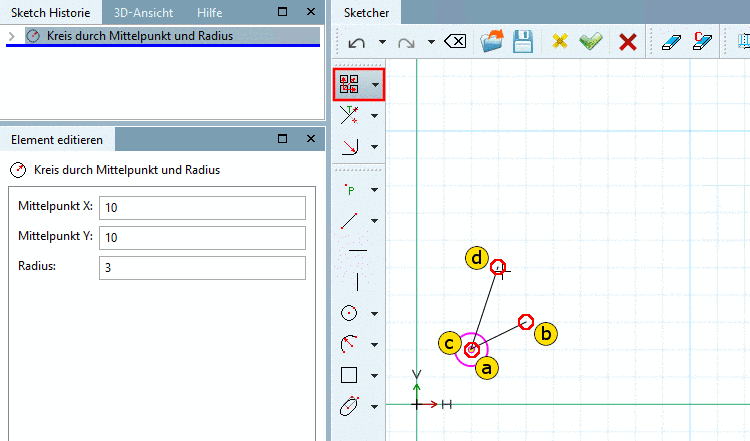

  Die Matrix wird durch zwei Vektoren aufgespannt.
  Sobald der letzte der vier Punkte bestimmt ist, öffnet sich das Dockingfenster Element editieren. Zunächst sind noch keine Kopien zu sehen, sondern nur das Ursprungselement.

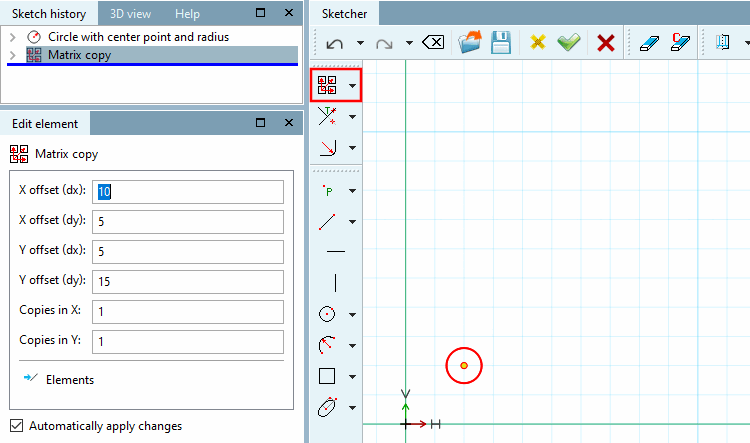

  Kopie 1 bedeutet, dass nur das Ursprungselement angezeigt wird.
4. Passen Sie evtl. die Parameter an.
  Matrix mit 4 Spalten und 3 Reihen
  Versatz:
  - X-Offset (dx)
  - X-Offset (dy)
  - Y-Offset (dx)
  - Y-Offset (dy)
  Anzahl der Kopien:
  - Kopien in X-Richtung
  - Kopien in Y-Richtung

Variantenkopie

Zeichnungselement für benutzerspezifische Varianten kopieren

Markieren Sie alle Zeichnungselemente (Multi-Selektion mit gehaltener Strg-Taste, alternativ mit gedrückter Shift-Taste Rahmen aufziehen)
-> Das Element wird rosa.
Klicken Sie mit der sekundären Maustaste in den freien Raum, um bisherige Funktionalität zu deaktivieren und dann auf den Button Variantenkopie.

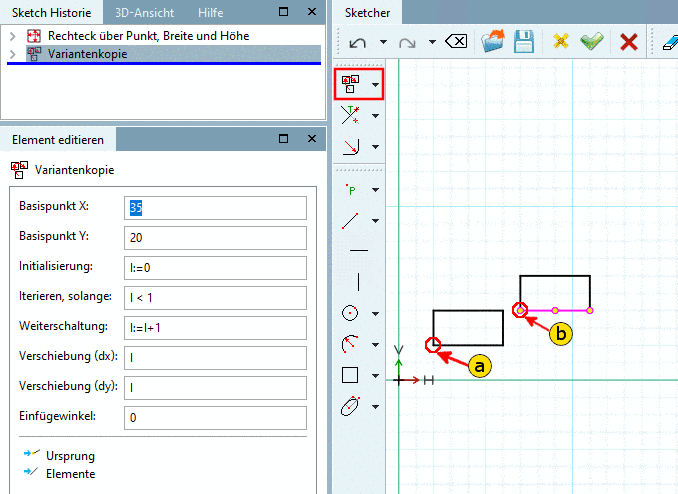

Wählen Sie Referenzpunkt und Einfügepunkt für das selektierte Element (die selektierte Gruppe). (Der Fang zeigt, ob ein Punkt erfasst ist.)
1. Referenzpunkt der selektierten Gruppe wählen
2. Einfügepunkt wählen
-> Das Fenster Element editieren wird geöffnet.

Ändern Sie die Einstellungen nach Ihren Bedürfnissen:

Basispunkt X: X-Koordinate Einfügepunkt der ersten Kopie
Basispunkt Y: Y-Koordinate Einfügepunkt der ersten Kopie
Initialisierung: Startwert der Variable "I"
Iterieren, solange: Anzahl der Wiederholungen
Weiterschaltung: Weiterschaltungswert (in der Regel keine Änderung notwendig; bei 2 würde immer ein Element übersprungen werden)
Verschiebung (dx): Elementverschiebung in Richtung X-Achse pro Iterationsschritt
Verschiebung (dy): Elementverschiebung in Richtung Y-Achse pro Iterationsschritt
Einfügewinkel: Drehung des selektierten Elements (der selektierten Gruppe) um einen Winkel pro Iterationsschritt.

	Hinweis
	Die Variable „I“ ist vorgegeben, kann jedoch geändert werden. Bereits vergebene Variablennamen sollten nicht gewählt werden.

Bestätigen Sie mit OK.
-> Die Kopien des Elements werden entsprechend der Grundeinstellungen platziert.

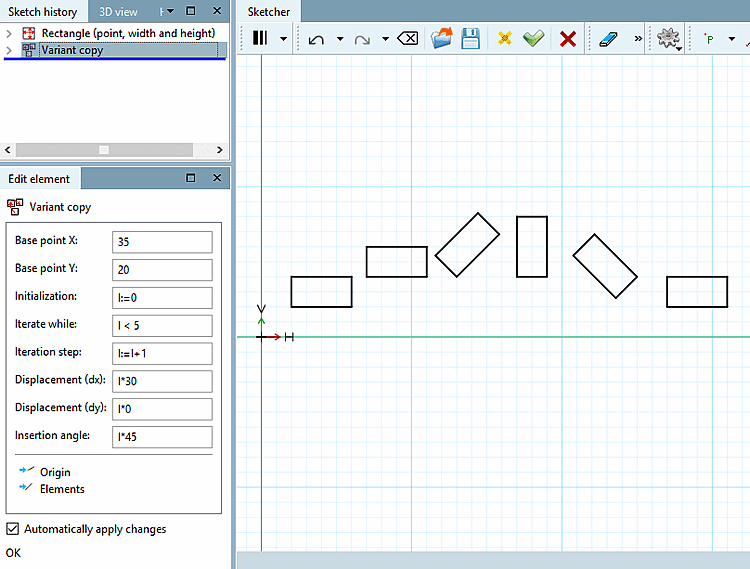

Im Beispiel unten werden fünf Kopien des gewählten Elements erstellt. Die Kopien werden pro Iterationsschritt in Richtung x-Achse um 30, in Richtung y-Achse um 0 versetzt und bei jedem Schritt um 45° gedreht.
Beispiel

Elemente skalieren
1. Selektieren Sie die gewünschten Elemente.
2. Skalierungsfixpunkt auswählen...: Die Richtung der Expansion ist abhängig vom gewählten Fixpunkt.
  - Wird als Fixpunkt ein Eckpunkt verwendet, dann werden die Elemente in den anderen Punkten verschoben.
  - Wird als Fixpunkt der Mittelpunkt verwendet, dann werden die Elemente in alle Richtungen gleich vergrößert.
  - Ist der Fixpunkt außerhalb der selektierten Elemente, wird auch der Abstand der Elemente zum Fixpunkt skaliert.
  -> Das Dockingfenster Element editieren wird geöffnet.
3. Tragen Sie den Skalierungsfaktor im Eingabefeld ein.
  Werte größer 1 vergrößern das Ursprungselement, Werte kleiner 1 verkleinern das Ursprungselement.
4. Bestätigen Sie mit OK.
  -> Die Elemente werden skaliert.
Beispiel: Skalieren eines Rechtecks

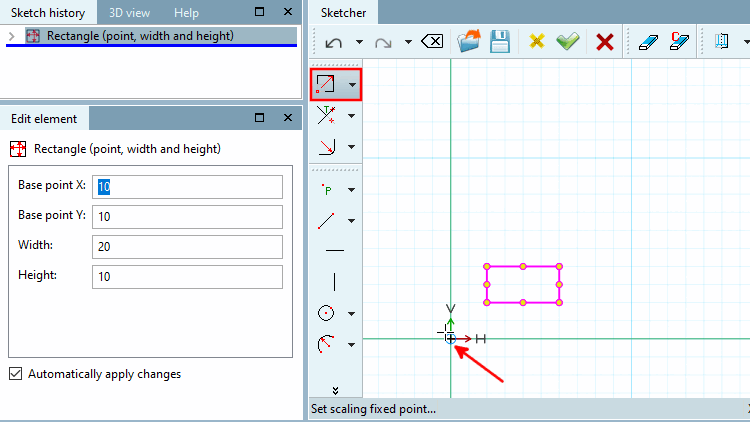

Nullpunkt gewählt
Ergebnis der Skalierung mit Faktor 1.5
Konturoffset
Hinweis
Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.
Das Werkzeug Konturoffset erzeugt ein Duplikat der Kontur mit einem Skalierungsfaktor.
1. Markieren Sie die Elemente, auf die Konturoffset angewendet werden soll.
2. Klicken Sie auf den Button.
3. Geben Sie im Dockingfenster Element editieren unter Abstand den gewünschten Offset ein.

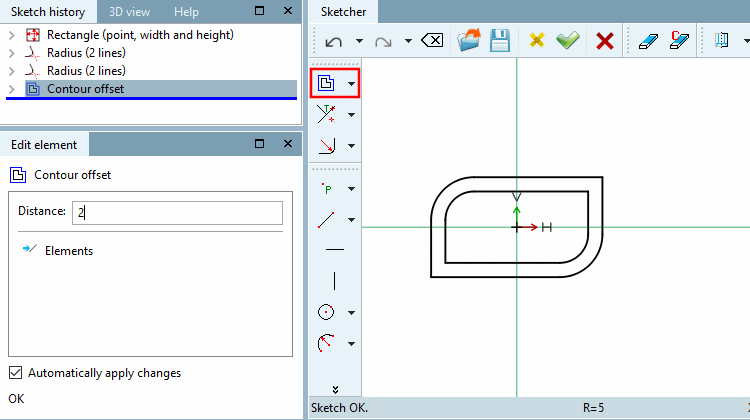

Konturoffset Ergebnis
Einschränkungen
- Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.
- Konturoffset unterstützt keine Ellipsen und elliptische Bögen.
Konturoffset (Autoselektion)
Hinweis
Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.
Das Werkzeug Konturoffset (Autoselektion) erzeugt ein Duplikat der automatisch vervollständigten Kontur mit einem Skalierungsfaktor (vgl. Konturoffset). Die Selektion nur eines Elementes ist ausreichend.
Anwendungsfall:
Angenommen ein Sketch wird durch Bedingungen, die auf Tabellenvariablen zugreifen, modifiziert, funktioniert Konturoffset nicht, da von Anfang an alle Selektionen vorhanden sein müssen.
Die beiden folgenden Abbildung zeigen, wie einmal ein Dreieck und einmal ein Viereck gezeichnet wird.

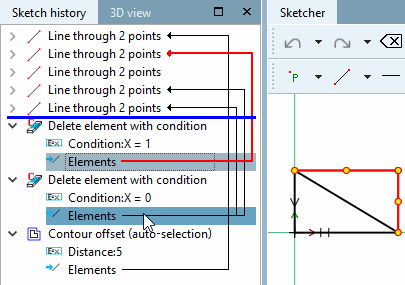

Viereckslinien gelöscht per Bedingung

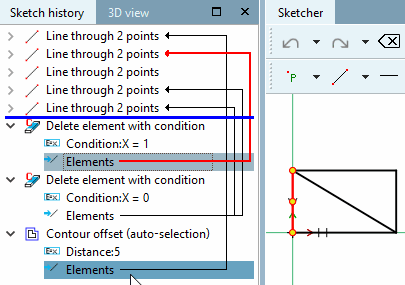

Dreiecklinie gelöscht per Bedingung
1. Markieren Sie ein Element, welches als Ausgangspunkt für Konturoffset (Autoselektion) verwendet werden soll. Das Element muss in beiden Varianten vorkommen.
2. Klicken Sie auf den Button.
3. Geben Sie im Dockingfenster Element editieren unter Abstand den gewünschten Offset ein.
  -> Der Konturoffset wird in jedem Fall korrekt ausgeführt.

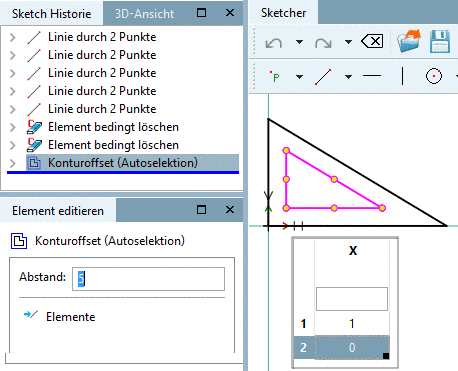

  Viereckslinien gelöscht
  Dreiecklinie gelöscht
Einschränkungen
- Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.
- Konturoffset (Autoselektion) unterstützt keine Ellipsen und elliptische Bögen.
