Beim Modellierungsprozess in eCATALOGsolutions stehen 2 Methoden zur Verfügung die Achsenorientierung und die Lage des Bauteils im Raum zu manipulieren:

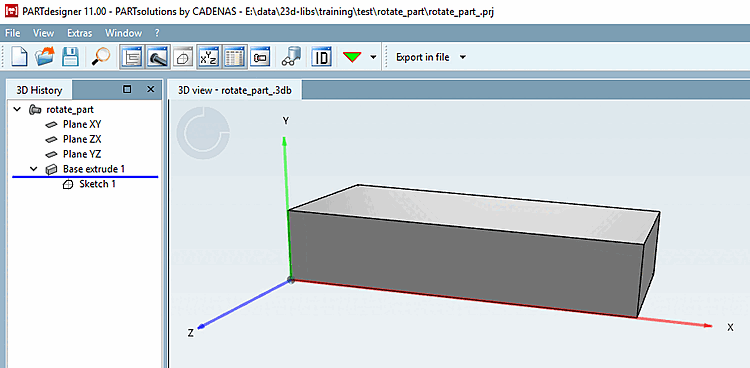

Ausgangssituation: In eCATALOGsolutions modelliertes Bauteil, "fehlerhaft" mit Y-Achse nach oben.
Anforderung: Das Bauteil soll seine liegende Lage im Raum behalten, aber das Koordinatensystem soll mit Z-Achse nach oben neu orientiert werden.
Das Koordinatensystem wird in PARTproject via Funktion Koordinatenachsen neu ausgerichtet, sodass die Z-Achse nach oben zeigt und die Y-Achse nach hinten.
In PARTdesigner kann das Bauteil mittels Rotieren wieder in seine ursprüngliche Lage im Raum gebracht werden.

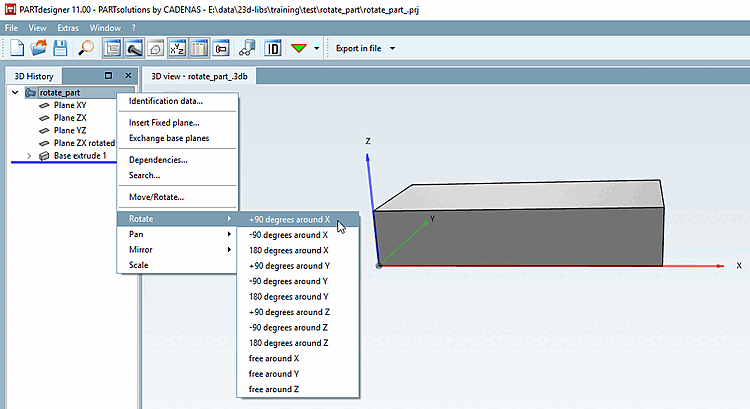

In der 3D Historie findet sich auf Bauteilebene der Kontextmenübefehl Rotieren. Nach Anwendung von +90 Grad um X erscheint das Bauteil wieder in seiner ursprünglichen Lage. Vergleiche Abb. „Ausgangslage“.
![[Hinweis]](https://webapi.partcommunity.com/service/help/latest/pages/de/installation_ecatalogsolutions/doc/images/note.png)
Hinweis Rotieren in PARTdesigner funktioniert nur bei voll modellierten Teilen und nicht bei Q&S-Teilen.
Die Ausrichtung von Q&S-Teile kann in der Projektdatei manipuliert werden. Es findet sich dort ein String beginnend mit
REF1@MATRIX. Pauschal: Rotationsmatrix ausrechnen und die beiden Matrizen multiplizieren. Zur Berechnung gibt es im Internet Hilfeseiten:http://danceswithcode.net/engineeringnotes/rotations_in_3d/demo3D/rotations_in_3d_tool.htmloderhttps://matrix.reshish.com/de/multiplication.php.Die Änderung ist nicht in PARTdesigner, sondern nur im PARTdataManager zu sehen.
