3.1.7.6.8. Bauteilbezeichnung (Normbezeichnung [NB] / Stücklistenbezeichnung [LINA])

Die Bauteilbezeichnung finden Sie als (Normbezeichnung [NB] und Stücklistenbezeichnung [LINA]):

  • Die Normbezeichnung [NB] wird im 3D-Fenster angezeigt.[87]

  • Die Stücklistenbezeichnung [LINA] wird im oberhalb der Tabelle und im Dockingfenster Stückliste angezeigt.[88]Im Gegensatz zur Normbezeichnung ist ein Funktionsmerkmal (wie z.B. die Hubstellung/Ausfahrstellung) beim LINA nicht Bestandteil der Bezeichnung.

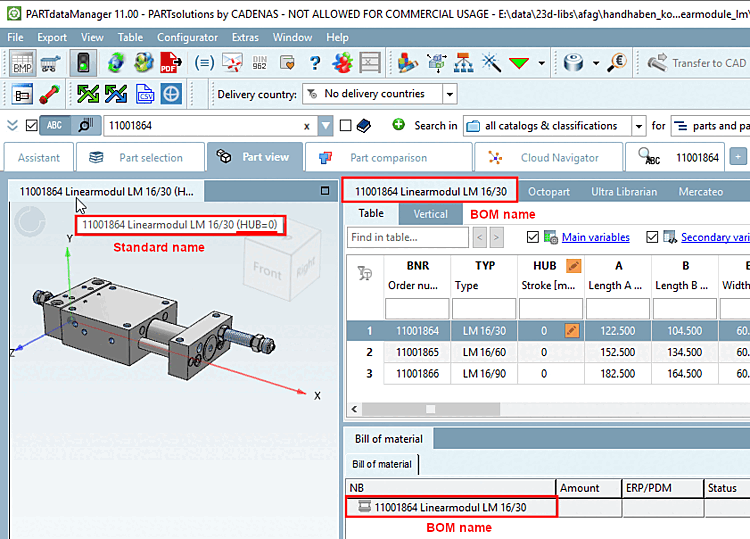

Bauteilbezeichnung: 3D Ansicht -> Normbezeichnung [NB] | Tabelle -> Stücklistenbezeichnung [LINA] | Dockingfenster "Stückliste" -> "Stücklistenbezeichnung" [LINA]

Bauteilbezeichnung: 3D Ansicht -> Normbezeichnung [NB] | Tabelle -> Stücklistenbezeichnung [LINA] | Dockingfenster "Stückliste" -> "Stücklistenbezeichnung" [LINA]



[87] Die Anzeige erfolgt nach der Vorgabe des Katalogherstellers.

[88] Die Anzeige erfolgt nach der Vorgabe des Katalogherstellers.
