PARTcommunity - Handbuch: User Guide

Kapitel 12. Wie kann ich das gewählte CAD-Modell ins CAD-System importieren?

Inhaltsverzeichnis

12.1. Wie kann ich das gewählte CAD Modell an meine E-Mail Adresse senden und ins CAD-System importieren?
12.2. Wie kann ich das gewählte CAD Modell herunterladen und ins CAD-System importieren?
12.3. Wie kann ich das gewählte CAD Modell direkt in das CAD-System integrieren (PART2cad)?

Nach Klick auf den Button CAD bzw. Generiere CAD MODELL [Generate CAD MODEL] (manche Supplier-Portale) werden die spezifizierten Formate generiert und dann im Downloadbereich "Vorbereitete Dateien" angezeigt.

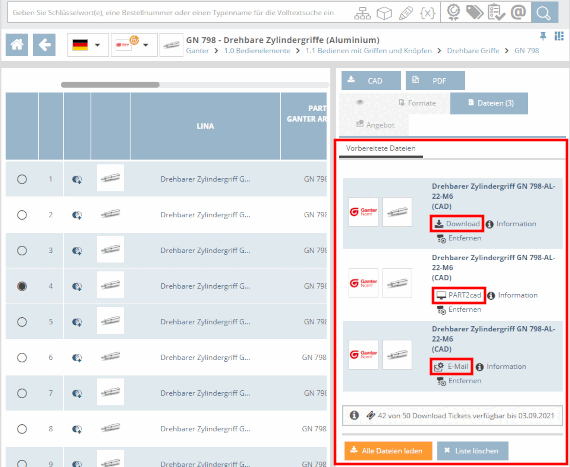

Downloadbereich "Vorbereitete Dateien" (Beispiel OEM Portal)

	Hinweis

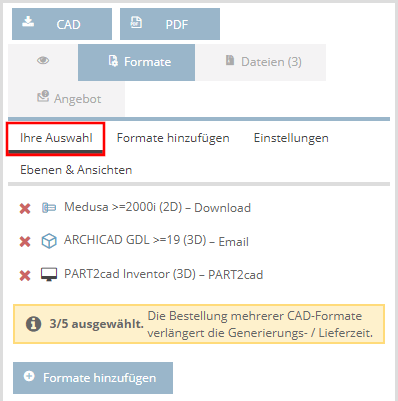

Voraussetzung ist, dass Sie unter Formate -> Ihre Formate die gewünschten Formate in der entsprechenden Rubrik (Download \| E-Mail \| PART2cad) festgelegt sind. (Falls noch nicht geschehen, gehen Sie auf die Registerseite Formate hinzufügen). Sie können in einer, zwei oder allen dreien Formate wählen. Siehe hierzu auch ???. Download \| E-Mail \| PART2cad Generierte Teile werden nach Selektion von Button Dateien unter Vorbereitete Dateien angezeigt. An Icon und Text neben den generierten Teilen erkennen Sie, für welche Methode sie zur Verfügung stehen. E-Mail: Die generierten Teile werden in einer zip-Datei gepackt und per Email versandt. Nach Klick auf Text oder Icon sehen Sie Versandinformationen und die enthaltenen Formate. Ob im Downloadbereich E-Mail Informationen angezeigt werden, ist portalabhängig. Evtl. erhalten Sie nur die E-Mail. Für Details siehe Abschnitt 12.1, „Wie kann ich das gewählte CAD Modell an meine E-Mail Adresse senden und ins CAD-System importieren?“. Download: Die generierten Teile werden gepackt in einer zip-Datei bereitgestellt. Nach Klick auf Text oder Icon werden Optionen zum Öffnen oder Speichern der zip-Datei angezeigt. Für Details siehe Abschnitt 12.2, „Wie kann ich das gewählte CAD Modell herunterladen und ins CAD-System importieren?“. PART2cad: Mit Klick auf das Icon startet die Direktintegration. Für Details siehe Abschnitt 12.3, „Wie kann ich das gewählte CAD Modell direkt in das CAD-System integrieren (PART2cad)? “.

Hinweis

Voraussetzung ist, dass Sie unter Formate -> Ihre Formate die gewünschten Formate in der entsprechenden Rubrik (Download | E-Mail | PART2cad) festgelegt sind. (Falls noch nicht geschehen, gehen Sie auf die Registerseite Formate hinzufügen). Sie können in einer, zwei oder allen dreien Formate wählen. Siehe hierzu auch ???.

Download | E-Mail | PART2cad

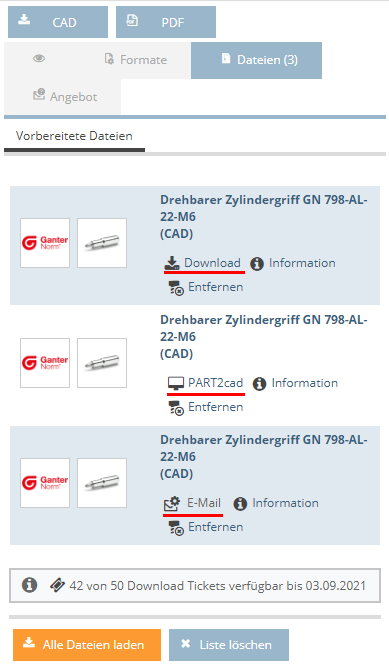

Generierte Teile werden nach Selektion von Button Dateien unter Vorbereitete Dateien angezeigt.

An Icon und Text neben den generierten Teilen erkennen Sie, für welche Methode sie zur Verfügung stehen.

E-Mail: Die generierten Teile werden in einer zip-Datei gepackt und per Email versandt.
Nach Klick auf Text oder Icon sehen Sie Versandinformationen und die enthaltenen Formate. Ob im Downloadbereich E-Mail Informationen angezeigt werden, ist portalabhängig. Evtl. erhalten Sie nur die E-Mail.
Für Details siehe Abschnitt 12.1, „Wie kann ich das gewählte CAD Modell an meine E-Mail Adresse senden und ins CAD-System importieren?“.
Download: Die generierten Teile werden gepackt in einer zip-Datei bereitgestellt. Nach Klick auf Text oder Icon werden Optionen zum Öffnen oder Speichern der zip-Datei angezeigt.
Für Details siehe Abschnitt 12.2, „Wie kann ich das gewählte CAD Modell herunterladen und ins CAD-System importieren?“.
PART2cad: Mit Klick auf das Icon startet die Direktintegration.
Für Details siehe Abschnitt 12.3, „Wie kann ich das gewählte CAD Modell direkt in das CAD-System integrieren (PART2cad)? “.

	Hinweis
	Wieviele generierte Teile angezeigt werden, ist portalabhängig.
