2.3.10.3. Attributmapping in SolidWorks

2.3.10.3.2. Block [CadDocumentAttributes] - Benutzerdefinierte Attribute übergeben

2.3.10.3.2.1. Schlüssel "IsFastener"

Attribute, die im Block CadDocumentAttributes deklariert werden, werden in SolidWorks unter Dialogseite Dateiinformationen -> Registerseite Benutzerdefiniert als Extra-Attribute hinter den Standard-Attributen ausgegeben.

Um die Anzeigewerte der Extra-Attribute für SolidWorks zu definieren gehen Sie folgendermaßen vor:

Tragen Sie die gewünschten Werte in die Eingabefelder von "Description" und "PartNo" ein.
Beispiel:
```
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
```
Sie können die Attribute ändern oder außerhalb der spitzen Klammern Text eingeben.
```
Text-<ATTR(NN)>-Text-<ATTR(NT)>-Text
```
Speichern Sie die Einstellungen.
- > Sie sehen nun bei allen exportierten Teilen die gemappten Attribute im Dialogfenster Dateiinformation -> Registerseite Benutzerdefiniert.

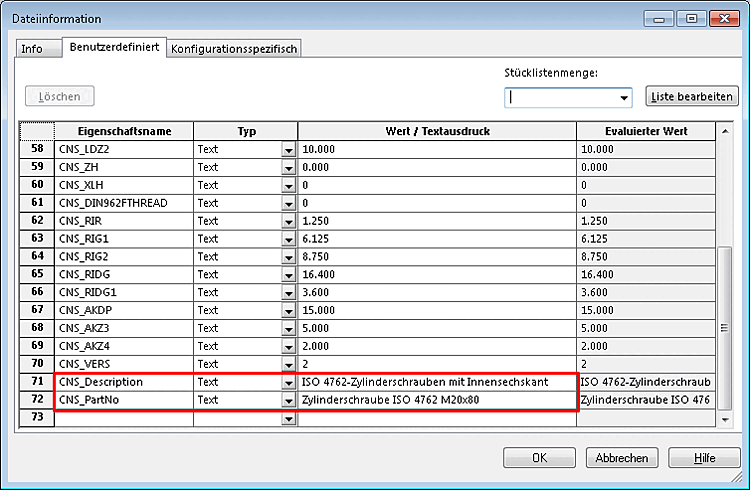

Dialogfenster "Dateiinformation" -> Registerseite "Benutzerdefiniert"

Neuen Schlüssel hinzufügen:

Sie können so viele Schlüssel wie Sie möchten hinzufügen.

Fügen Sie den gewünschten Schlüssel hinzu.
Tragen Sie einen Wert ein.
Beispiel:
irgendein_text
Ein Attribut wie "LINA" zum Beispiel. Optional können Sie auch die Sprache des Attributes definieren.
```
?GetObject("iface.calcnameservice").start(0).Format("<ATTR(english,LINA)>").value()
```

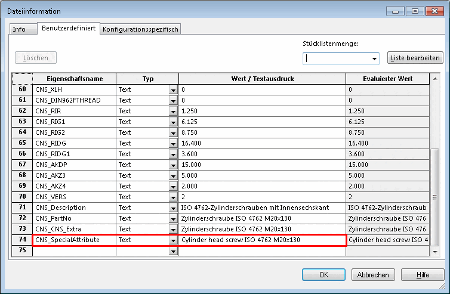

Die folgende Abbildung zeigt das Ergebnis in SolidWorks, im Dialogfenster "Dateiinformation", auf der Registerseite "Benutzerdefiniert".
