7.6.2.12.5. Was
zu beachten ist 7.6.2.12.5.1. Alle Fasen bzw. Rundungen, deren Kanten sich
treffen, müssen in EINEM Blend-Feature erstellt werden |  |
| Zurück | Weiter |
Alle Fasen bzw. Rundungen deren Kanten sich treffen, müssen in EINEM Blend-Feature erstellt werden. Der Befehl Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] kann also nur initial verwendet werden. Bei weiteren Blends muss dann der Befehl Kante(n) zu 'Blend xy' hinzufügen... verwendet werden, ansonsten erscheint eine Fehlermeldung - sogar, wenn die Fasen bzw. Rundungen dieselbe Größe haben (siehe folgende Abbildungen).
Erstellen Sie vorzugsweise alle Blends, deren Kanten sich treffen, in EINEM Schritt, ansonsten kann die Performance des Blend-Features sich verschlechtern.

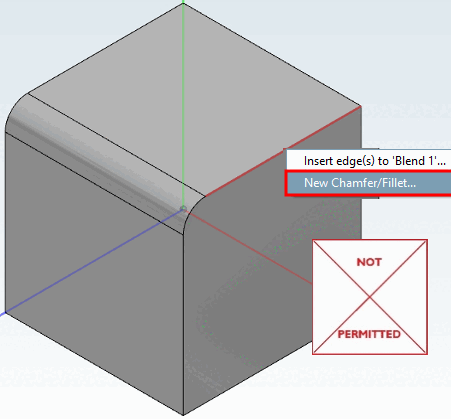

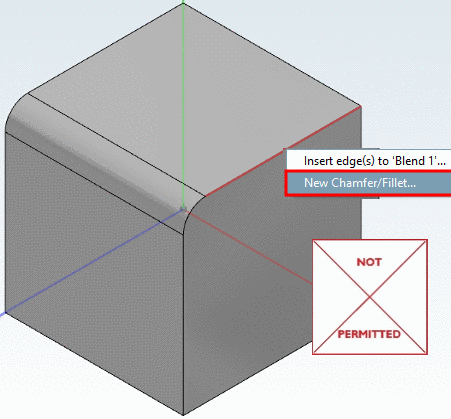

Die Anwendung des Befehls Neue Fase/Rundung erstellen... [New Chamfer/Fillet...] anstatt Kante(n) zu 'Blend xy' hinzufügen ist nicht erlaubt.

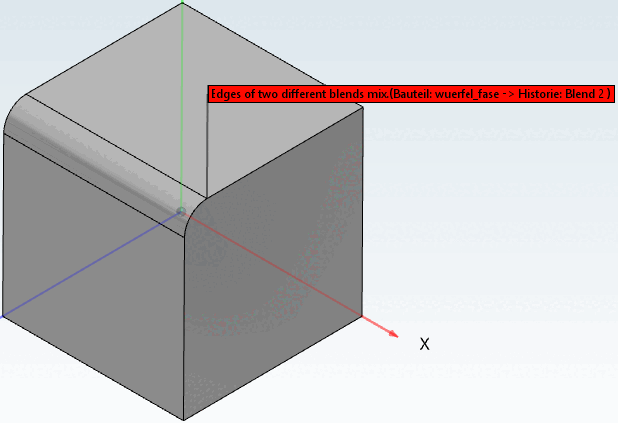

Fehlermeldung in 3D-Ansicht [3D view].
Unerlaubte Blends werden mit einem roten x-Icon in der 3D Historie [3D History] gekennzeichnet.
Fehlermeldung im Nachrichten [Messages]-Fenster.
