2.3.6.1.8. Key "PipingConnPoint" - NX Routing Funktion
2.3.6.1.8.1. Weitere NX Routing Optionen

In NX werden Einpassungsanschlüsse durch kleine Pfeile, die die Flussrichtung anzeigen, dargestellt. Diese Darstellung kann aus den PARTsolutions Anfügepunkten generiert werden.

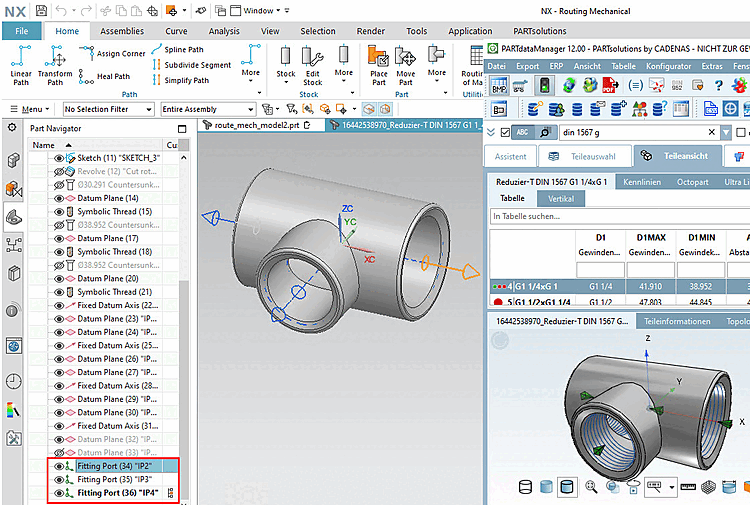

PSOL Anfügepunkte -> NX Einpassungsanschlüsse

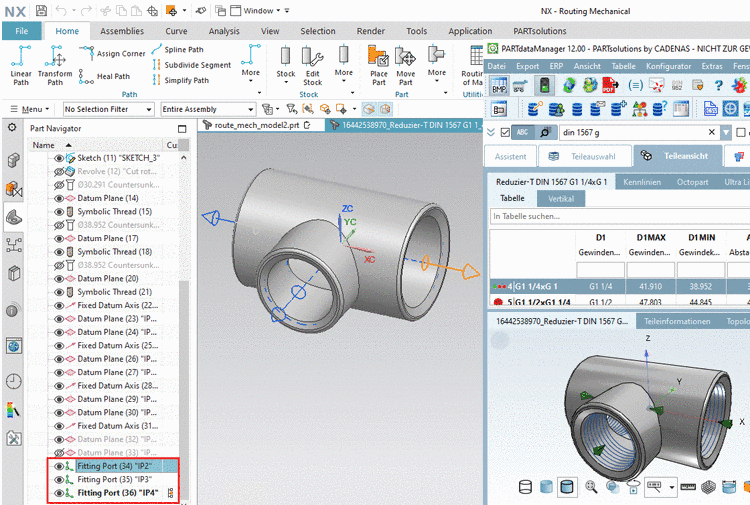

PSOL Anfügepunkte -> NX Einpassungsanschlüsse

Lizenz:

Um die NX Routing-Funktion mit PARTsolutions nutzen zu können, muss eine "NX Routing Electrical" Lizenz verfügbar sein.

Aktivierung:

Konfigurationsdatei $CADENAS_SETUP/ifugnx.cfg -> Block [CreationOptions(is3d):include(CreationOptions)] -> Schlüssel PipingConnPoint

Setzen Sie den Wert auf 1.

PipingConnPoint=1

Mit aktiviertem Schlüssel wird beim Export an jedem Anfügepunkt ein "Fitting Port Feature" generiert.

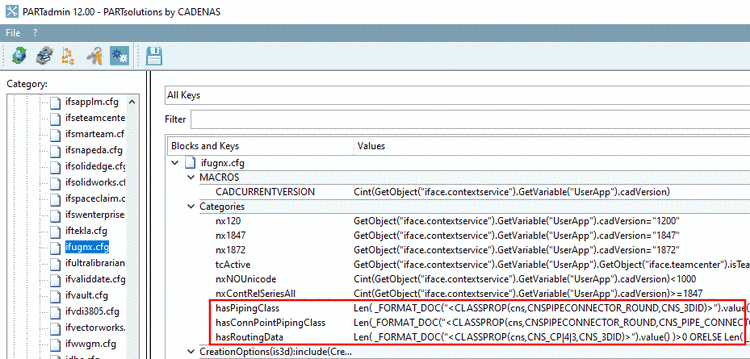

Außerdem müssen folgende Schlüssel aktiviert sein: (Weitere Informationen finden Sie unter Abschnitt 5.12.14.6, „Teileverwendung in NX“ in eCATALOGsolutions - Handbuch.)

  • hasPipingClass

  • hasConnPointPipingClass

  • hasRoutingData

Werden die Schlüssel nicht in PARTadmin angezeigt, müssen Sie die Aktivierung im Texteditor vornehmen.

Die Flussrichtung ergibt sich aus der Z-Achse des Anfügepunktes. (Sichtbarstellung über die Einstellungsoption Anfügepunkt-Koordinatensystem)

Die Einpassungsanschlüsse werden auf Layer 32 generiert und sind standardmäßig sichtbar (entsprechend der Einstellung in ifugnx.cfg -> Schlüssel layer_11 -> Wert ports:32:2).
